Anschluss B - Müller Elektronik TRACK-Guide III Bedienungsanleitung

Technische Daten
11
Belegungspläne
11.2.2
62
Pin Signalname
2 CAN_L
7 CAN_H
3 CAN_GND
8 CAN_EN_out
4 CAN_H
9 +Vin
5 Zündung
Schirm Schirm

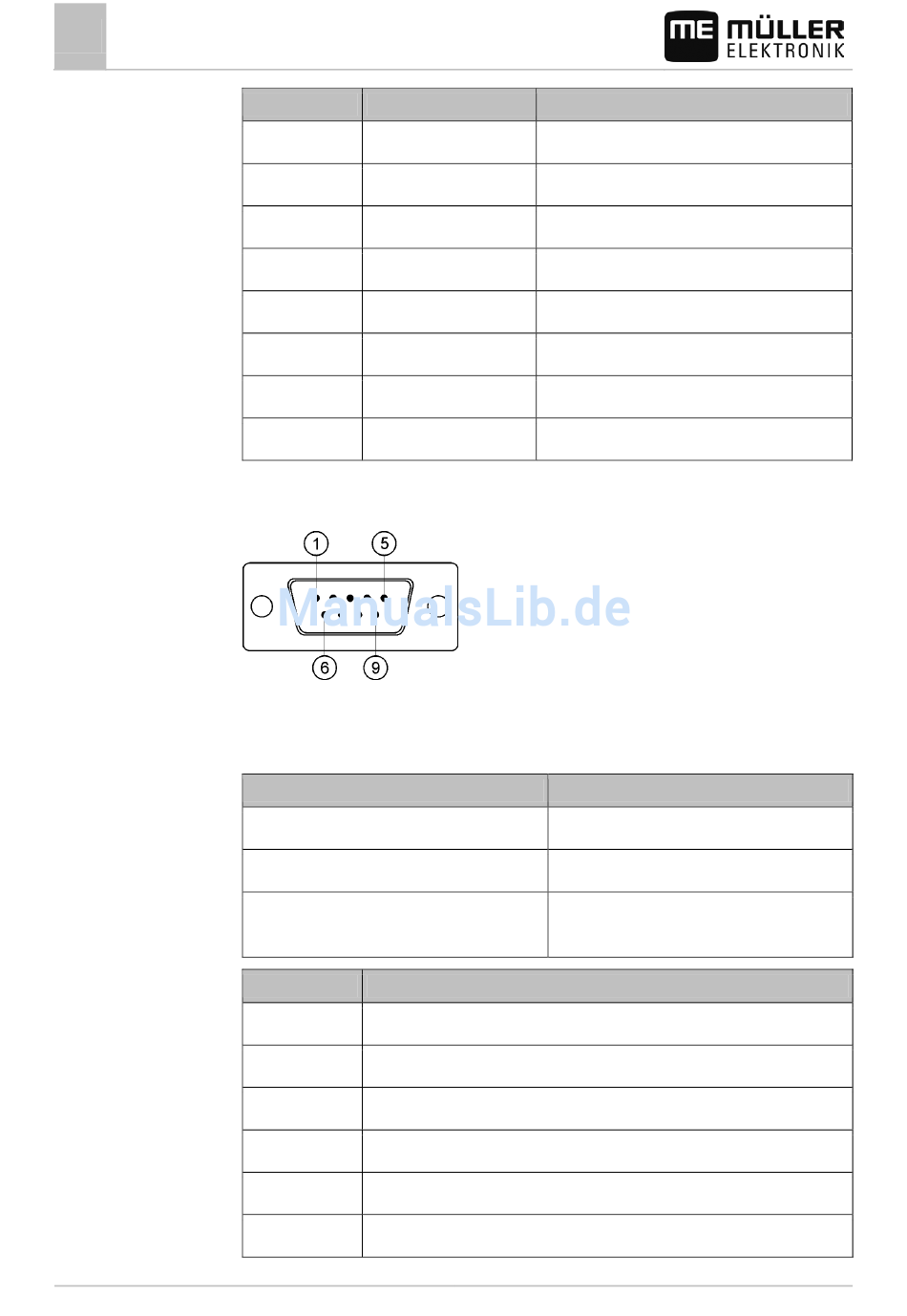

Anschluss B

9pol. D-Sub-Stecker
Anschluss B ist ein 9 poliger D-Sub Stecker.
Durch die Belegung kann der Stecker zu folgenden Zwecken genutzt werden:
Zweck
Als zweite CAN Schnittstelle
Als zweite serielle Schnittstelle
Als Signaleingang für zwei digitale und ein
analoges Signal.
Pin Signalname
1 Radsensor
6 Zapfwelle
2 /RxD2
7 CAN2_H
3 /TxD2
8 Arbeitsstellungssensor
Funktion
CAN_L in
CAN_H in
CAN-Masse, intern an Masse
Geschaltete Eingangsspannung, ≤ 200mA
CAN_H out
Versorgung
Zündungssignal
ESD/EMV-Schirmung
Verwendete Pins
7, 9
2, 3, 4, 5
1, 5, 6, 8
1
2
oder
3
31302713-02 V3.20140812
