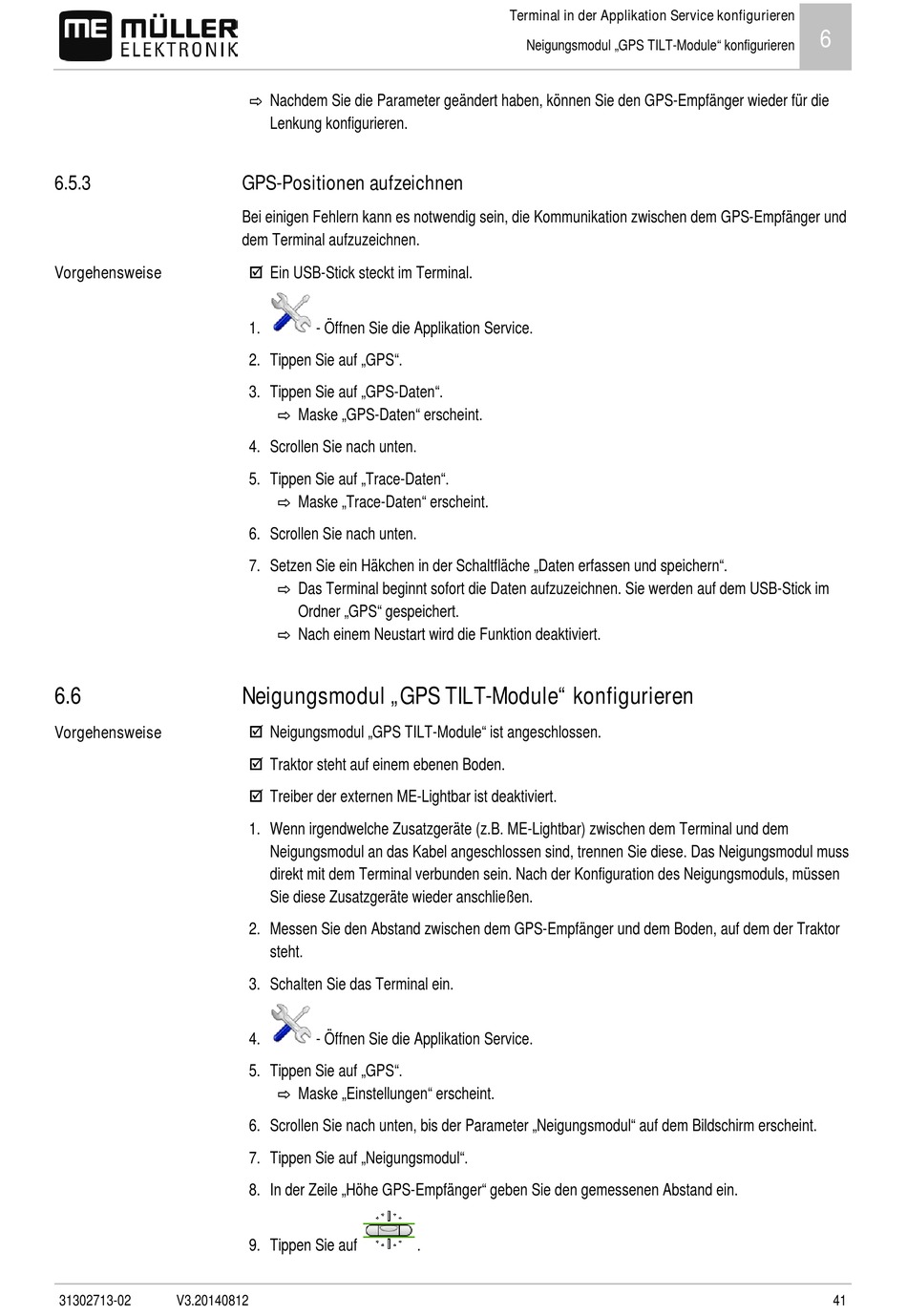

6.5.3
Vorgehensweise
6.6
Vorgehensweise
31302713-02 V3.20140812
⇨ Nachdem Sie die Parameter geändert haben, können Sie den GPS-Empfänger wieder für die
Lenkung konfigurieren.

GPS-Positionen aufzeichnen

Bei einigen Fehlern kann es notwendig sein, die Kommunikation zwischen dem GPS-Empfänger und
dem Terminal aufzuzeichnen.
 Ein USB-Stick steckt im Terminal.
1.
- Öffnen Sie die Applikation Service.
2. Tippen Sie auf „GPS".
⇨ Maske „GPS-Daten" erscheint.
3. Tippen Sie auf „GPS-Daten".
4. Scrollen Sie nach unten.
⇨ Maske „Trace-Daten" erscheint.
5. Tippen Sie auf „Trace-Daten".
6. Scrollen Sie nach unten.
⇨ Das Terminal beginnt sofort die Daten aufzuzeichnen. Sie werden auf dem USB-Stick im
7. Setzen Sie ein Häkchen in der Schaltfläche „Daten erfassen und speichern".
⇨ Nach einem Neustart wird die Funktion deaktiviert.
Ordner „GPS" gespeichert.
Neigungsmodul „GPS TILT-Module" konfigurieren
 Neigungsmodul „GPS TILT-Module" ist angeschlossen.
 Traktor steht auf einem ebenen Boden.
 Treiber der externen ME-Lightbar ist deaktiviert.
1. Wenn irgendwelche Zusatzgeräte (z.B. ME-Lightbar) zwischen dem Terminal und dem
Neigungsmodul an das Kabel angeschlossen sind, trennen Sie diese. Das Neigungsmodul muss
direkt mit dem Terminal verbunden sein. Nach der Konfiguration des Neigungsmoduls, müssen
Sie diese Zusatzgeräte wieder anschließen.
2. Messen Sie den Abstand zwischen dem GPS-Empfänger und dem Boden, auf dem der Traktor
steht.
3. Schalten Sie das Terminal ein.
4. - Öffnen Sie die Applikation Service.
⇨ Maske „Einstellungen" erscheint.
5. Tippen Sie auf „GPS".
6. Scrollen Sie nach unten, bis der Parameter „Neigungsmodul" auf dem Bildschirm erscheint.
7. Tippen Sie auf „Neigungsmodul".
8. In der Zeile „Höhe GPS-Empfänger" geben Sie den gemessenen Abstand ein.
9. Tippen Sie auf
Terminal in der Applikation Service konfigurieren
Neigungsmodul „GPS TILT-Module" konfigurieren
.
