11

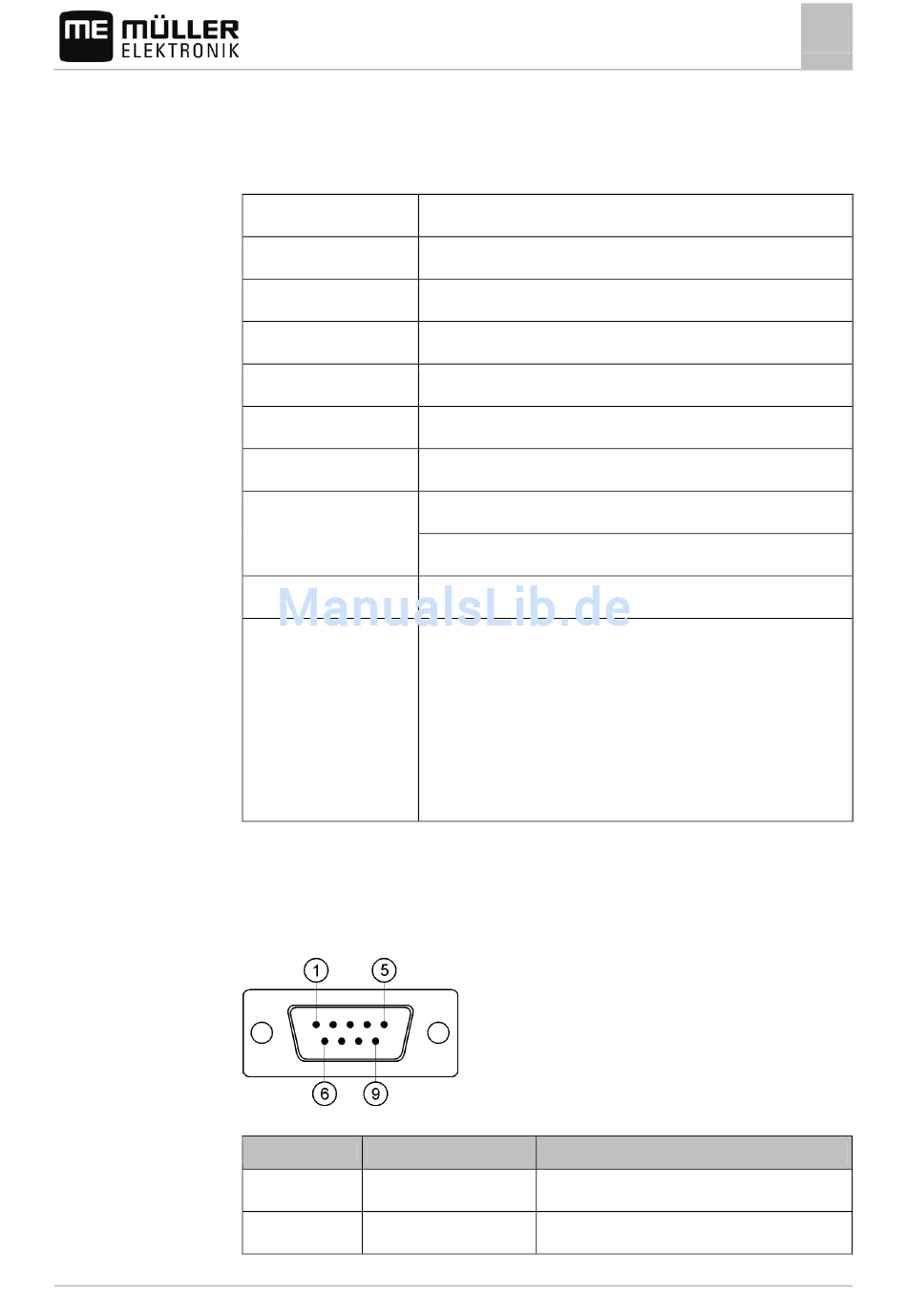

Technische Daten

11.1
11.2
11.2.1
31302713-02 V3.20140812

Technische Daten des Terminals

Betriebsspannung
Betriebstemperatur
Lagertemperatur
Maße (B x H x T)
EMV
Schutzklasse
ESD-Schutz
Leistungsaufnahme
Bildschirm
Eingänge / Ausgänge
Belegungspläne

Anschluss A (CAN-Bus)

9poliger D-Sub-Stecker
Pin Signalname
1 CAN_L
6 -Vin
10V - 32V
-30°C - +70°C
-30°C - +85°C
243mm x 186mm x 69mm
ISO14982
IP54 nach ISO 20653:2013
ISO 10605:2001 Level IV
Typisch: 15W
Maximal: 60W
8" SVGA TFT
1 x USB
1 x D-Sub 9 Buchse (CAN und Spannungsversorgung)
1 x D-Sub 9 Stecker (RS232)
1 x D-Sub 9 Stecker (RS232)
1 x M12 (Kamera)
1 x M12 (Industrial Ethernet)
Funktion
CAN_L out
Versorgungsmasse
Technische Daten
Technische Daten des Terminals
