Montage und Installation
4
Kamera an das Terminal anschließen
4.4
4.4.1
Vorgehensweise
18
Stoppbits
Flusssteuerung
Kamera an das Terminal anschließen
Kamera HQ anschließen

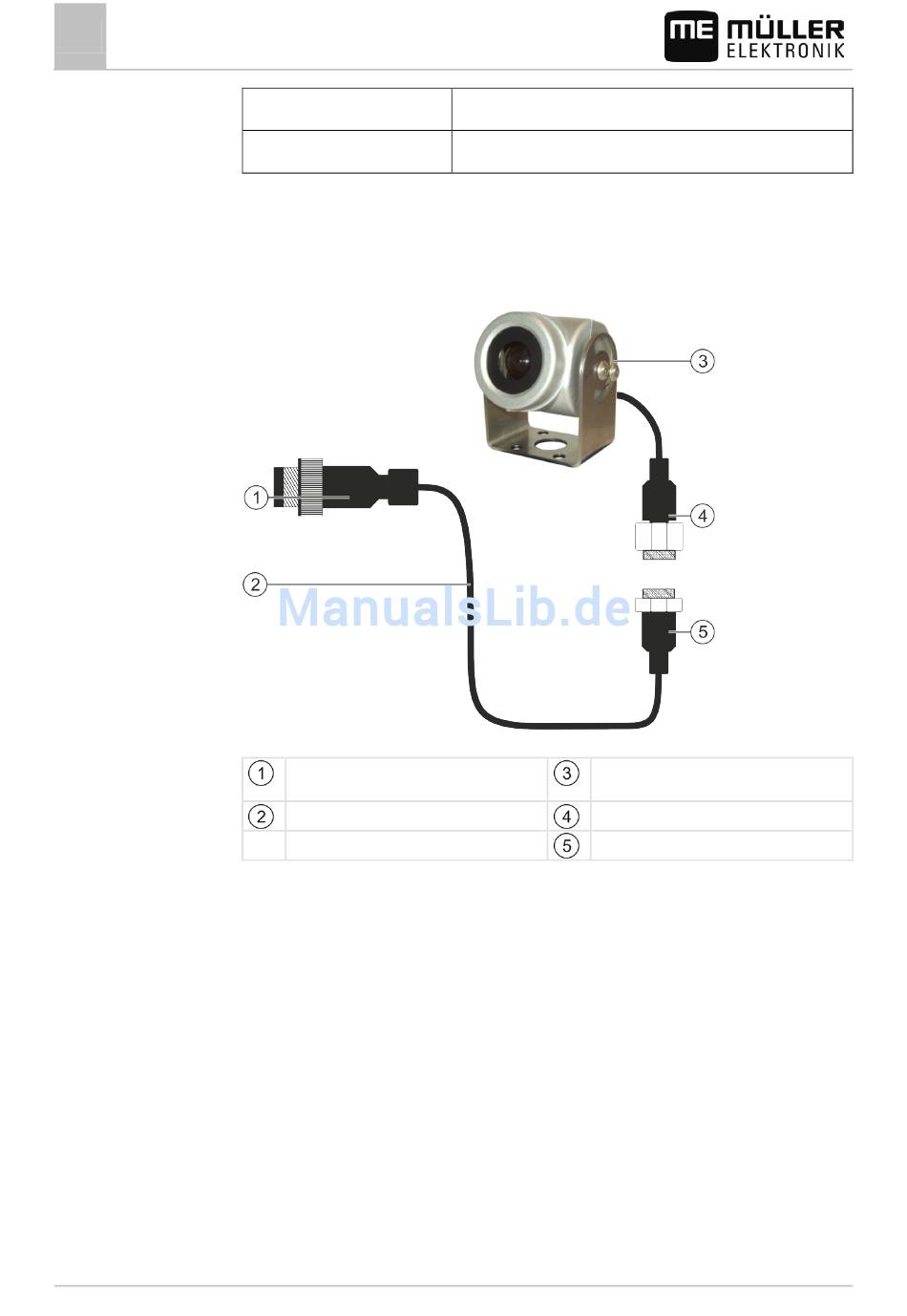

Kamera HQ - Anschluss an das Touch-Terminal
Stecker zum Anschluss an das Terminal.
Anschluss CAM
Verlängerungskabel
1. Schrauben Sie die Kamera mit deren Halterung zusammen, wie in der Montageanleitung des
Kameraherstellers beschrieben.
2. Schließen Sie die Kamera an das Verlängerungskabel an.
3. VORSICHT! Beim Verlegen des Verlängerungskabels achten Sie darauf, dass sich keine
Knickstellen bilden und dass niemand über das verlegte Kabel stolpern kann.
4. Schließen Sie das Verlängerungskabel an den Anschluss CAM des Terminals an.
5. Befestigen Sie die Kamera.
6. Aktivieren Sie die Kamera. [➙ 44]
1
Keine
Kamera HQ
Kamerastecker
Anschluss an den Kamerastecker
