Tastenbelegung Des Joysticks Konfigurieren - Müller Elektronik TRACK-Guide III Bedienungsanleitung

6.9
Vorgehensweise
Vorgehensweise
31302713-02 V3.20140812

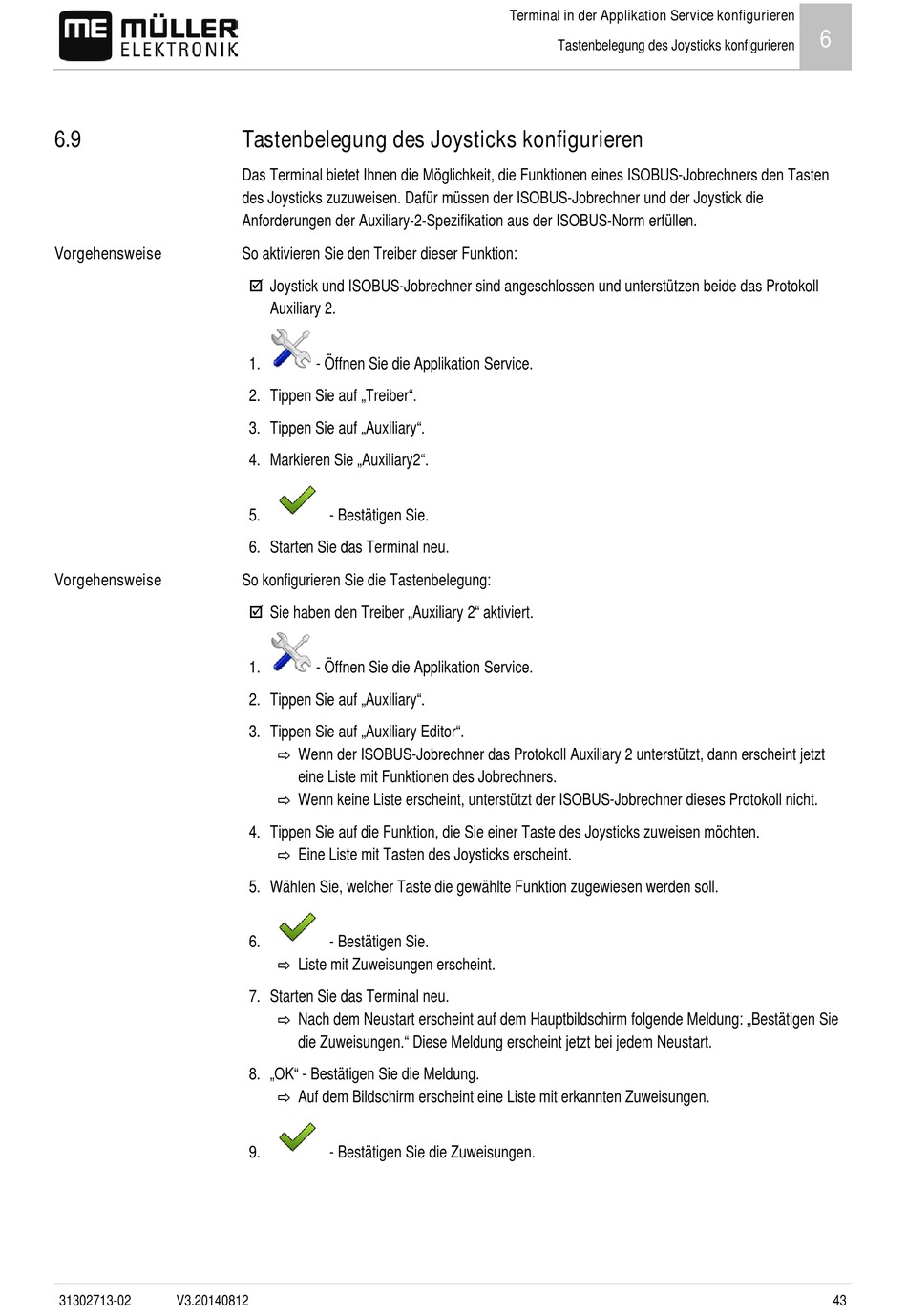

Tastenbelegung des Joysticks konfigurieren

Das Terminal bietet Ihnen die Möglichkeit, die Funktionen eines ISOBUS-Jobrechners den Tasten
des Joysticks zuzuweisen. Dafür müssen der ISOBUS-Jobrechner und der Joystick die
Anforderungen der Auxiliary-2-Spezifikation aus der ISOBUS-Norm erfüllen.
So aktivieren Sie den Treiber dieser Funktion:
 Joystick und ISOBUS-Jobrechner sind angeschlossen und unterstützen beide das Protokoll
Auxiliary 2.
1. - Öffnen Sie die Applikation Service.
2. Tippen Sie auf „Treiber".
3. Tippen Sie auf „Auxiliary".
4. Markieren Sie „Auxiliary2".
5. - Bestätigen Sie.
6. Starten Sie das Terminal neu.
So konfigurieren Sie die Tastenbelegung:
 Sie haben den Treiber „Auxiliary 2" aktiviert.
1.
- Öffnen Sie die Applikation Service.
2. Tippen Sie auf „Auxiliary".
⇨ Wenn der ISOBUS-Jobrechner das Protokoll Auxiliary 2 unterstützt, dann erscheint jetzt
3. Tippen Sie auf „Auxiliary Editor".
⇨ Wenn keine Liste erscheint, unterstützt der ISOBUS-Jobrechner dieses Protokoll nicht.
eine Liste mit Funktionen des Jobrechners.
⇨ Eine Liste mit Tasten des Joysticks erscheint.
4. Tippen Sie auf die Funktion, die Sie einer Taste des Joysticks zuweisen möchten.
5. Wählen Sie, welcher Taste die gewählte Funktion zugewiesen werden soll.
⇨ Liste mit Zuweisungen erscheint.
6. - Bestätigen Sie.
⇨ Nach dem Neustart erscheint auf dem Hauptbildschirm folgende Meldung: „Bestätigen Sie
7. Starten Sie das Terminal neu.
die Zuweisungen." Diese Meldung erscheint jetzt bei jedem Neustart.
⇨ Auf dem Bildschirm erscheint eine Liste mit erkannten Zuweisungen.
8. „OK" - Bestätigen Sie die Meldung.
9.
- Bestätigen Sie die Zuweisungen.
Terminal in der Applikation Service konfigurieren
Tastenbelegung des Joysticks konfigurieren
6
43
