4.10
Vorgehensweise
30302710-02
V7.20141016
Kamera an das Terminal anschließen

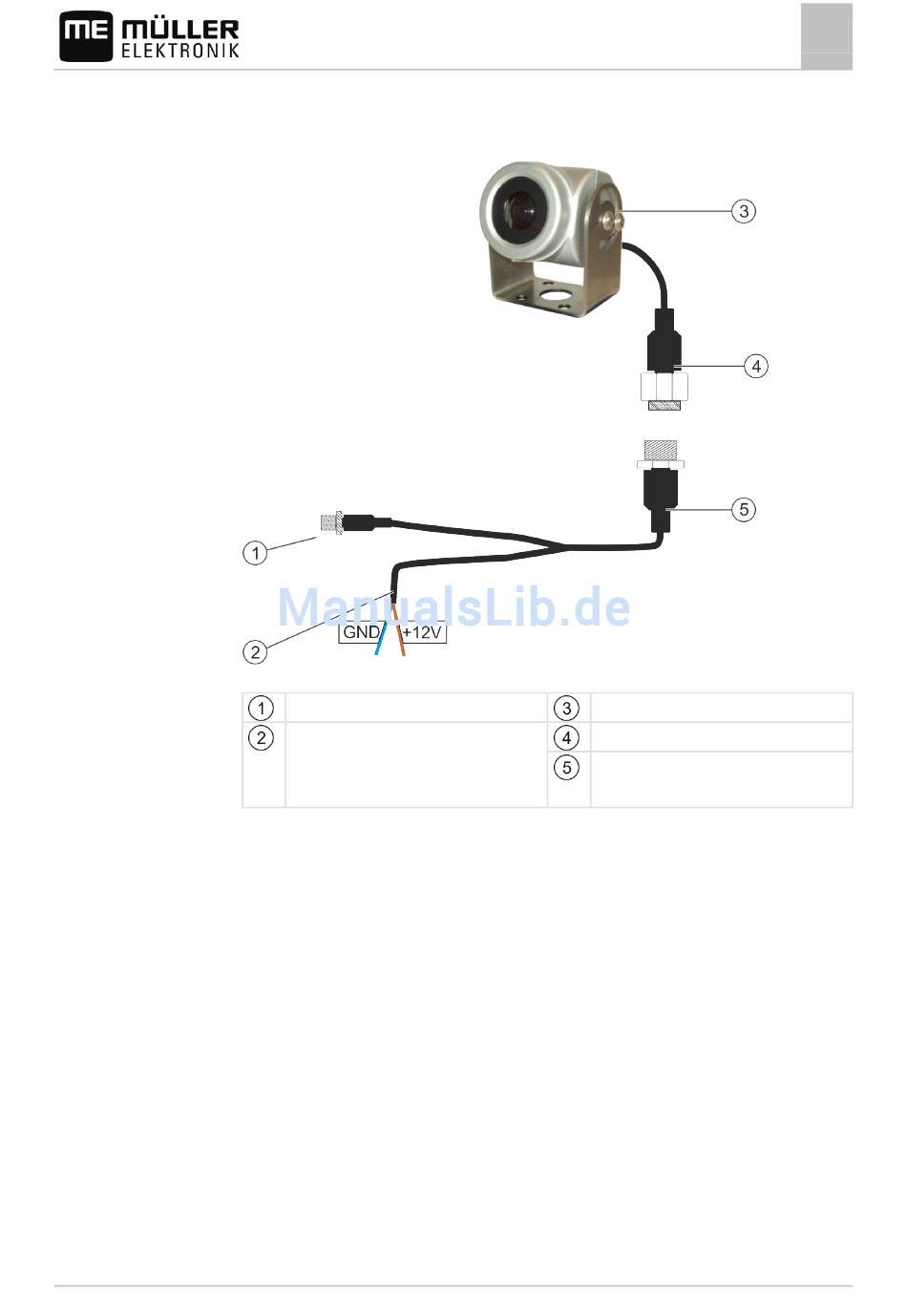

Kamera mit Kabelbaum
Anschluss an das Terminal
Kabel zum Anschluss an die
Spannungsversorgung.
GND (blau) - Masse
+12V (braun) - Spannung 12V
1. Schrauben Sie die Kamera mit deren Halterung zusammen, wie in der Montageanleitung des
Kameraherstellers beschrieben.
2. Schließen Sie die Kamera an den Kabelbaum an.
3. VORSICHT! Beim Verlegen des Kabelbaums achten Sie darauf, dass die Kabel keine
Knickstellen bilden und dass niemand über die verlegten Kabel stolpern kann.
4. Schließen Sie die Abzweigung des Kabelbaums an eine Spannungsquelle (12V) an. Müller-
Elektronik bietet zu diesem Zweck unterschiedliche Stecker an, die Sie an das Kabel
anschließen können.
5. Schließen Sie den Kabelbaum an den Kameraanschluss des Terminals an.
6. Befestigen Sie die Kamera.
7. Aktivieren Sie die Kamera. [➙ 41]
Montage und Installation
Kamera an das Terminal anschließen
Kamera
Kamerastecker
Buchse zum Anschluss an den
Kamerastecker
4
21
