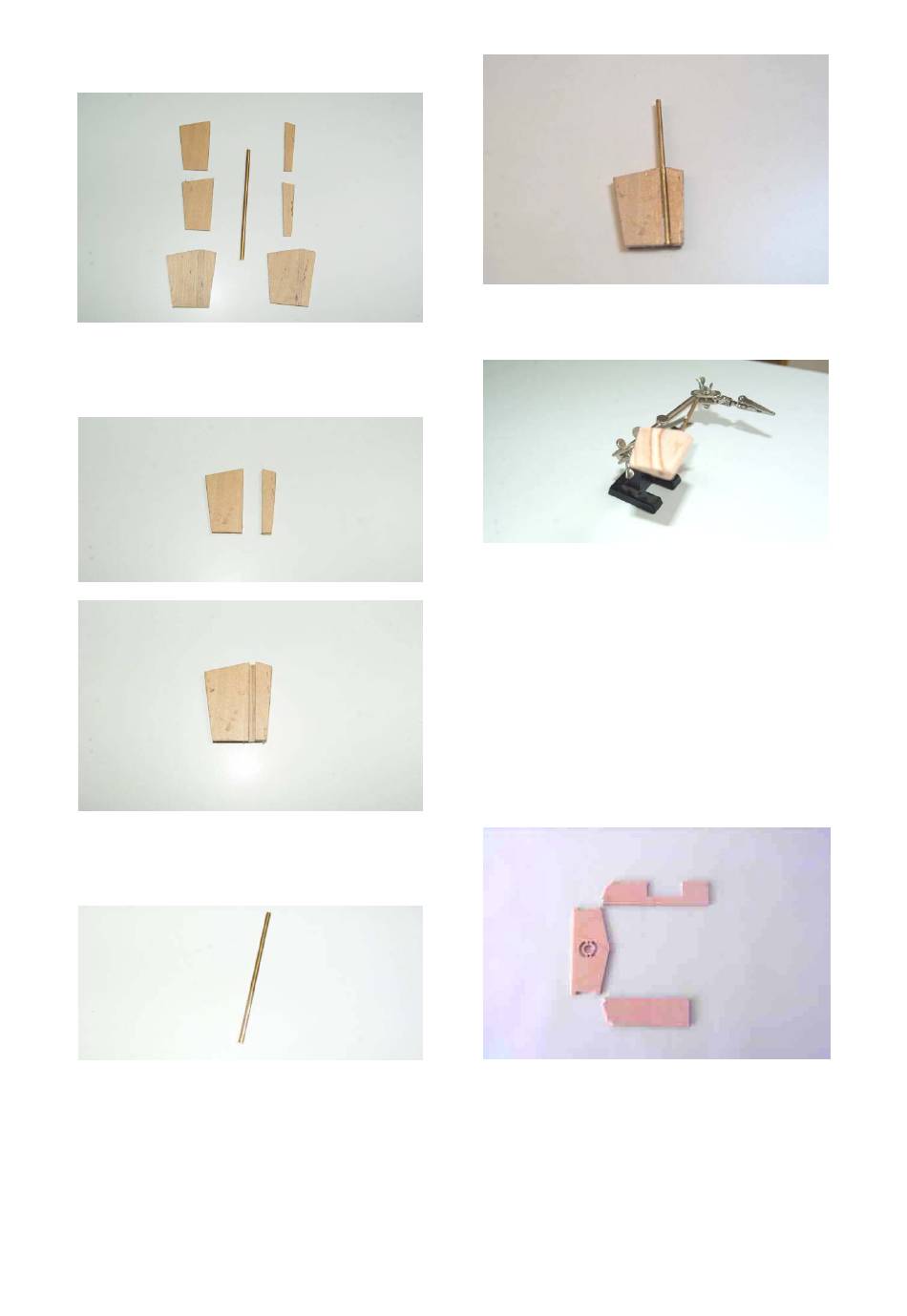

5. Ruder
163
162
160
Aus den Teilen 160 – 163 wird das Ruder an-
gefertigt. Kleben Sie zuerst die Teile 162 und
161 jeweils aufeinander.
Dann werden die Innenteile auf eine Außensei-
te (160) des Ruders so geklebt, dass der Ab-
stand für die Ruderachse entsteht.
Rauen Sie die Ruderachse im unteren Bereich
gut auf.
Stand 26. März 2019
161
Kleben Sie mit Uhu Acrylit die Ruderachse ein
und die zweite Außenseite (160) auf.
Profilieren Sie abschließend das Ruder nach
hinten spitz und vorne rund.
6. Motorträger
Aus den Teilen 16,17 und 18 die Motor/Servo-
Konsole zusammen kleben. Auf den Laserbret-
tern finden Sie zwei verschiedene Motorträger
für unterschiedliche Motorgrößen. Prüfen Sie,
welches Motorbrett mit den Bohrungen zu
Ihrem Motor passt. Für 400er Motoren ist das
entsprechende Teil auf Platte 2, für 500/600er
auf Platte 3.
Seite 4
18
16
17
©
