- Seite 1 Bedienungsanleitung Probenteiler Typ PT 100 Retsch GmbH, 42781 Haan, Rheinische Str.36, Germany, Doc.Nr. D 98.534.9999...
-
Seite 2: Hinweise Zur Betriebsanleitung
100 gibt alle notwendigen Informationen zu den im Inhaltsverzeichnis genannten Bereichen. Sie leitet die für die jeweiligen Bereiche definierte(n) Zielgruppe(n) zum sicheren und bestimmungsgemäßen Umgang mit dem PT 100 an. Die Kenntnis der relevanten Kapitel ist für die jeweilige(n) Zielgruppe(n) Voraussetzung für den sicheren und bestimmungsgemäßen Umgang. -
Seite 3: Inhaltsverzeichnis
Einsetzen der Glasflaschen in das Adapterrohr mit Gewinde Einsetzen der Glasflaschen in den Schnellspanner Ein- Ausschalten Starten bzw. Zeit einstellen Teilvorgang stoppen / unterbrechen Netzsicherungen tauschen Montage des Zuteilgerätes Typ DR100/40 Schnittstellenverbindung herstellen PT 100 mit DR 100/40 starten Anwendungshinweise Allgemeines Zubehör Reinigung Wartung Urheberrecht Änderungen... -
Seite 4: Sicherheit
Unsachgemäße Bedienung kann zu Personen-, Sachschäden und Verletzungen führen. Sie sind für Ihre eigene Sicherheit und die Ihrer Mitarbeiter verantwortlich. Sorgen Sie dafür, dass keine unbefugten Personen Zugang zum PT 100 haben. Lassen Sie sich zum eigenen Schutz die Einweisung in die Bedienung des PT 100 von Ihren Mitarbeitern bestätigen. -
Seite 5: Warnhinweise
Wir warnen mit folgenden Zeichen vor: Personenschäden Sachschäden Reparaturen Diese Bedienungsanleitung beinhaltet keine Reparaturanleitung. Zu Ihrer eigenen Sicherheit dürfen Reparaturen nur von der Retsch GmbH oder einer autorisierten Vertretung, Service-Technikern, durchgeführt werden. Benachrichtigen Sie bitte in diesem Falle: Die Retsch-Vertretung in ihrem Land... -
Seite 6: Technische Daten

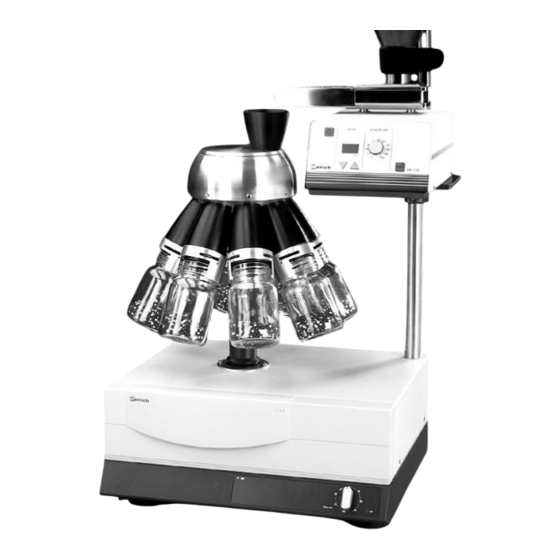

Zielgruppe: Bediener Maschinentypenbezeichnung: PT 1 Einsatz bei bestimmungsgemäßer Verwendung Der PT 100 eignet sich zur repräsentativen Teilung und Reduzierung von rieselfähigen Schüttgütern mit einer Aufgabenkörnung bis max. 10mm. Die maximale Aufgabenmenge beträgt 5000cm beim Einsatz der 10er Teilkrone. Es können dann 10 Einzelproben in Glasflaschen mit je 500cm Volumen aufgenommen werden. -
Seite 7: Auffanggefäße
Höhe: 590 mm, Breite: 480 mm, Tiefe: 420 mm mit DR 100/40 Höhe: bis ca.910 mm, Breite: 580mm, Tiefe: 420mm Gewicht PT 100 (10er Teilkrone groß aus Aluminium mit Schnellspanner): ca. 21kg mit DR 100/40 Gewicht: ca. 33,5 Kg Erforderliche Standfläche... -
Seite 8: Werkstoffe Und Analysen
00,040 % 00,023 % 00,010 % 00,0026 % 00,02 % 8er Teilkrone K10 und Adapterrohre aus Kunststoff Werkstoff Nr.: 1202 Kurzbezeichnung : POM-C Bezeichnung : Polyoxymethylen Copolymer Die obengenannten Prozentsätze der Analysenanteile stellen Mittelwerte dar. 26.10.1998 Retsch GmbH Doc.Nr. D 98.534.9999... -
Seite 9: Transport Und Aufstellen
Bauteile Schaden nehmen. Standortwechsel Nach Entfernen der Verpackung darf der PT 100 nur mit abgenommener Teilkrone abgeschraubter transportiert werden. Zwischenlagerung Achten Sie ebenso darauf, dass der PT 100 auch bei Zwischenlage- rungen trocken gelagert wird. 26.10.1998 Retsch GmbH Doc.Nr. D 98.534.9999... -
Seite 10: Parameter Für Den Aufstellungsort
Umfang. Aufstellungshöhe : max. 2000 m ü. NN Aufstellen Stellen Sie den Labor-Probenteiler Typ PT 100 auf einen festen und stabilen Untergrund, z.B. Labortisch. Elektrischer Anschluss Die Spannung und Frequenz des PT 100 entnehmen Sie dem Typenschild. -
Seite 11: Bedienung
Bedienung Zielgruppe: Bediener Grafische Ansicht der Bedienelemente Abb.1 start Vorderansicht Seitenansicht Rückansicht 26.10.1998 Retsch GmbH Doc.Nr. D 98.534.9999... -
Seite 12: Übersichtstabelle Zur Abb.1
Abbildung Aufgabe Steckeranschluss Nimmt das Netzkabel auf Sicherungsschublade Beinhaltet zwei Glassicherungen Hauptschalter Schaltet den PT 100 ein und aus EIN / AUS Drehknopf Laufzeit und Stellt die Teildauer auf 0 - 60 min. oder Dauerbetrieb unendlich ein. Teilkronentrichter Nimmt, einen als Zubehör erhältlichen, Aufgabetrichter auf oder lenkt das mit dem Zuteilgerät aufgegebene Probematerial... -
Seite 13: Einsetzen Der Glasflaschen In Das Adapterrohr Mit Gewinde
Auf korrekten Sitz der Glasflaschen in den Aufnahmen ist zu achten. Glasflaschen könnten durch die Fliehkräfte aus der Teilkrone heraus geschleudert werden. Alle Teilrohre mit Glasflaschen versehen. Teilgut wird durch die fehlenden Flaschen in die Umgebung verstreut. Materialverlust. 26.10.1998 Retsch GmbH Doc.Nr. D 98.534.9999... -
Seite 14: Ein- Ausschalten
Starten des PT 100 mittels Drehknopf D nicht möglich. Die Elektronik konnte die Spannung des Netzes nicht überprüfen. Den PT 100 nur an ein Netz mit der Spannung 100-120V oder 200-240V anschließen, denn für andere Spannung ist er nicht ausgelegt. -
Seite 15: Montage Des Zuteilgerätes Typ Dr100/40
Bedienungsanleitung der DR100/40. Über ein Schnittstellenkabel, aus dem Lieferumfang der DR 100, wird die Verbindung zwischen dem PT 100 und der DR 100 hergestellt. Siehe nächste Seite. start Sie benötigen für den PT 100 und DR 100 jeweils eine Netzsteckdose mit gleicher Phasenlage, die die entsprechende Spannung und Frequenz, siehe Typenschild der Geräte, zur Verfügung stellt. -
Seite 16: Schnittstellenverbindung Herstellen
Ist diese Schwankung nur kurzzeitig <5s, schaltet sich die DR 100 bei Erreichen der Nenndrehzahl wieder ein und der Zuteilvorgang wird fortgesetzt. Abb.12 Sobald Sie den PT 100 stoppen, wird auch die DR 100 gestoppt und es erfolgt keine Zuteilung von Probematerial. Abb.13 26.10.1998 Retsch GmbH Doc.Nr. -
Seite 17: Anwendungshinweise
Anwendungshinweise Zielgruppe: Bediener Allgemeines Der PT 100 ist ein hochmodernes, leistungsfähiges Produkt der Retsch GmbH. Aufgrund einer großen Auswahl an Zubehör ist der Labor-Probenteiler Typ PT 100 ein Laborgerät mit vielseitigen Einsatzmöglichkeiten, z.B. in chemischen und pharmazeutischen Bereichen, in der Mineralogie und Biologie, Lebensmittel- und Futterindustrie. -
Seite 18: Reinigung
Reinigung Der Laborprobenteiler PT 100 ist so konstruiert, dass alle materialberührenden Teile leicht und ohne Montagewerkzeug zu entnehmen sind. Im einzelnen sind dies : Teilkrone Weithals- und Duran-Laborflaschen Aufgabetrichter und Steckrinne der DR100/40 Diese, vom Gerät entnommenen Teile, können somit auch in einem Wasserbad, unter fließendem Wasser und in einer Spülmaschine... -
Seite 19: Sicherheitsvorschriften (Tabelle)
Bei Nichtbeachtung der Werte auf dem Typenschild elektrischen Netze geeignet sein, siehe des PT 100 und DR 100 können elektronische sowie DR100 Typenschild. mechanische Bauteile beschädigt werden. Das Netz zum Anschluss des PT 100 und DR Die Kommunikation zwischen beiden Geräten 100 muss die gleiche Phasenlage aufweisen.
