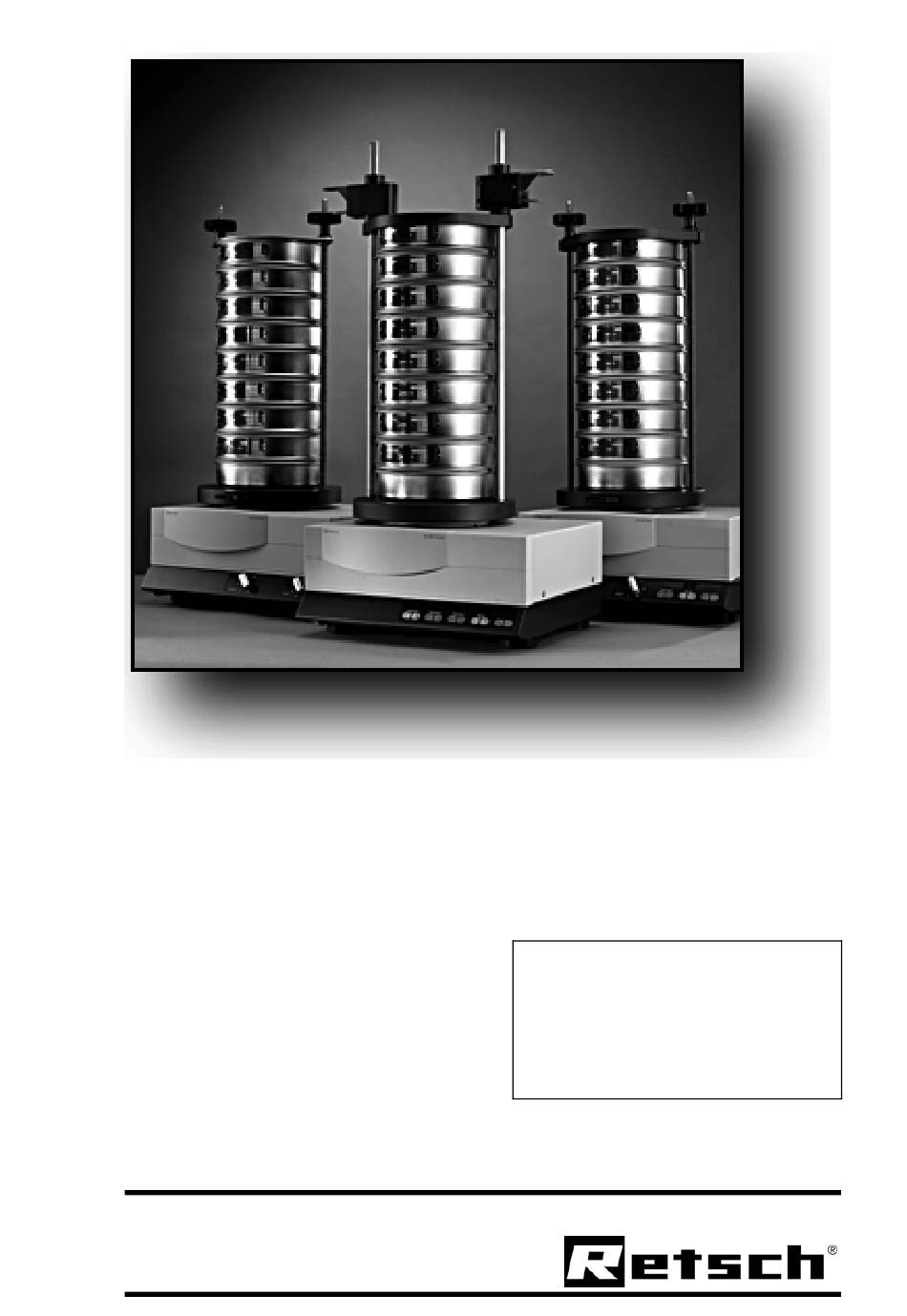

- Seite 1 Bedienungsanleitung Siebmaschine AS 200 ©Retsch GmbH, 42781 Haan, Rheinische Str.36, Germany Doc.Nr.D 98.014-016.9999 A...
-
Seite 2: Hinweise Zur Betriebsanleitung
Bereichen. Sie leitet die für die jeweiligen Bereiche definierte(n) Zielgrup- pe(n) zum sicheren und bestimmungsgemäßen Umgang mit der AS 200 an. Die Kenntnis der relevanten Kapitel ist für die jewei- lige(n) Zielgruppe(n) Voraussetzung für den sicheren und be- stimmungsgemäßen Umgang. -
Seite 3: Inhaltsverzeichnis
Starten - Stoppen...........................21 Schwingungshöhe..........................21 Zeit einstellen ..........................22 Sicherungen aller AS200 Varianten tauschen................22 Arbeitshinweise....................23 Zusatzmasse ...........................23 Siebhilfen ............................23 Retsch Analysensiebe........................23 Siebgutmengen..........................24 Siebgutverteilung ...........................25 Schwingungshöhen in Abhängigkeit von der Beladbarkeit ............26 Erläuterungen zu den Belastungsdiagrammen ..........28 Naßsiebung ....................30 Erforderliches Zubehör........................30 Vorbereitung ..........................30 Ausführung.............................30... -
Seite 4: Sicherheit
Unsachgemäße Bedienung kann zu Personen-, Sachschäden und Ver- letzungen führen. Sie sind für Ihre eigene Sicherheit und die Ihrer Mit- arbeiter verantwortlich. Sorgen Sie dafür, dass keine unbefugten Personen Zugang zur AS 200 haben. Lassen Sie sich zum eigenen Schutz die Einweisung in die Be- dienung der AS 200 von Ihren Mitarbeitern bestätigen. -
Seite 5: Warnhinweise
Personenschäden Sachschäden Reparaturen Diese Bedienungsanleitung beinhaltet keine Reparaturanleitung. Zu Ihrer eigenen Sicherheit dürfen Reparaturen nur von der Retsch GmbH oder einer autorisierten Vertretung (Service- Technikern.) durchgeführt werden. Benachrichtigen Sie bitte in diesem Falle: Die Retsch-Vertretung in Ihrem Land Ihren Lieferanten... -
Seite 6: Technische Daten
Laborgerät, bestimmt für den 8 stündigen Ein- schichtbetrieb. Die AS 200 eignet sich zur Trocken- und Nasssiebung von rieselfähigen, dispersen Produkten mit einer Aufgabekörnung bis max. 25mm. Nehmen Sie keine Veränderung an der Maschine vor, und Verwenden Sie nur die von Retsch zugelassenen Ersatzteile und Zubehör. -
Seite 7: Transport Und Aufstellen
AS 200 vor Kondenswasser zu schüt- zen. Sonst kann es zur Schädigung der elektronischen Bau- teile kommen. Zwischenlagerung Achten Sie ebenso darauf, dass die AS 200 auch bei Zwischen- lagerungen trocken gelagert wird. Lieferumfang AS 200 1 Netzkabel... -
Seite 8: Parameter Für Den Aufstellungsort
Bei einem Betrieb mit Transportsicherung und einem Transport ohne Transportsicherung können mechani- sche Bauteile beschädigt werden. Elektrischer Anschluss Die Spannung und Frequenz der AS 200 entnehmen Sie dem Typen- schild. Achten Sie darauf, dass die Werte mit dem vorhandenen Stromnetz übereinstimmen. -
Seite 9: Bedienung
Bedienung Zielgruppe: Bediener Bedienelemente und Bedienung Grafische Ansicht der Bedienelemente: © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 10: Bedienelemente Und Ihre Funktion
G Hebel grün Bewegt durch mehrmaliges Drücken nach unten den Siebspanndeckel B und spannt dadurch den Siebturm. AS200 Display 0,20 - 3,00mm Zeigt die Schwingungshöhe (2xAmplitude) von control 0,20 - 3,00mm an © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 11: Bedienelemente Und Ihre Funktion
1 x drücken = Pause / Display leuchtet und rote LED leuchtet, zum Starten einmal Taste W/W1 drücken 2 x drücken = Standby / nur rote LED leuchtet , zum Starten zweimal Taste W/W1 drücken © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 12: Einsetzen Und Spannen Der Analysensiebe
Oberfläche des Siebträgers kleben, empfehlen wir die Verwendung von Talkum. Für das Spannen von max. 5 Analysensieben und einem Auf- fangboden sind für die Siebspanneinheiten economy und stan- dard auch kürzere Gewindestangen (siehe Zubehör) lieferbar. Siebgutverteilung Siehe auch Abschnitt ..© 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 13: Spannen Mit Siebspanneinheit Comfort
Lösen kurzzeitig der grüne He- bel K und der rote Hebel I zusammen zu Betätigen. Sollte beim Entnehmen des Siebturmes der Auffangboden auf der glatten Oberfläche des Siebträgers kleben, empfehlen wir die Verwendung von Talkum. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 14: Bedienung Der As200 C O N T R O L
LED rot über Taste X leuchtet gesamtes Display erlischt LED Anzeigen aktivieren= Taste W 1x drücken es können neue Werte eingegeben werden START / Taste W ein 2tes mal drücken Funktion wie beim Starten wird ausgeführt. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 15: Signalton Für Siebende
Überschreiten von 99sec. beginnt es wieder mit 1sec. Taste P reduziert die Intervallzeit bis auf 1sec. bei Unterschreiten von 1sec. beginnt es wieder mit 99sec. Intervall ausschalten : Abb.4 Taste S drücken LED über Taste S leuchtet Display O erlischt © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 16: Schwingungshöhe
Taste N erhöht die Schwingungshöhe bis 3,00mm in Einzelschritten Taste N gedrückt halten, nach 5sec. schnelle Verstel lung möglich bei Überschreiten von 3,00mm erscheint wieder 0,20mm Ihre AS200 kann dabei natürlich nur die innerhalb der Belas- tungsdiagramme, angegebenen Schwingungshöhen erreichen. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 17: Zeit Einstellen
Die Kappe DD schützt bei Nichtbenutzung den Anschluss vor Staub und Wasser. Anschluss herstellen Kappe DD abschrauben Abb.7 Kabel aufschrauben Kabel mit dem Personal-Computer verbinden Software Als Zubehör ist die Software Easy Sieve erhältlich. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 18: Bedienung Der As200 D I G I T
LED rot über Taste X1 leuchtet gesamtes Display erlischt LED-Anzeigen aktivieren/ Taste W1 drücken es können neue Werte eingegeben werden START / Taste W1 ein 2tes mal drücken Funktion wie beim Starten wird ausgeführt. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 19: Intervall - Dauerbetrieb
Die auf der Potiskala angezeigten Werte dienen nur der Einstell- orientierung. Eine Beziehung zur erreichbaren Schwingungshöhe besteht nicht. Kann auch nicht als Reproduzierbarkeitshilfe ver- wendet werden. Ihre AS200 kann dabei natürlich nur die innerhalb der Belas- tungsdiagramme, angegebenen Schwingungshöhen erreichen. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 20: Zeit Einstellen
Zeit 1 - 99min. einstellen : Abb.13 Taste U1 reduziert die Zeit bis 1min. bei Unterschreiten erscheinen zwei Balken = Dauerbetrieb Taste V1 erhöht die Zeit bis 99min. bei Überschreiten erscheinen zwei Balken = Dauerbetrieb © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 21: Bedienung Der As200 B A S I C
Drehknopf MN2 reduziert durch Linksdrehung oder erhöht durch Rechtsdrehung die Schwingungshöhe Die auf der Potiskala angezeigten Werte dienen nur der Einstell- orientierung. Eine Beziehung zur erreichbaren Schwingungshöhe besteht nicht. Kann auch nicht als Reproduzierbarkeitshilfe ver- wendet werden. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 22: Zeit Einstellen
Drehknopf UV2 durch Linksdrehung auf ∞ einstellen Sicherungen aller AS200 Varianten tauschen Abb.18 Es werden für alle AS200 Typen zwei Glassicherungen T4A (5x20mm) benötigt. Austausch : Abb.18 Netzstecker ziehen Sicherungshalter BB herausziehen Sicherungen tauschen Sicherungshalter BB einschieben © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 23: Arbeitshinweise
Entscheidend für die Genauigkeit und Zuverlässigkeit des Ana- lysenergebnisses ist neben einer reproduzierbar arbeitenden Siebmaschine die Qualität des Analysensiebes. Retsch Analysensiebe sind qualitativ hochwertige Mess- instrumente für die nur der jeweiligen Norm entsprechende Ge- webe und Lochsiebe verwendet werden. Nach der Endkontrolle erhält jedes Sieb eine Serien-Nummer sowie ein Qualitäts-... -
Seite 24: Siebgutmengen
Retsch Analysensiebe werden gemäß allen gängigen nationalen und internationalen Ausführungen geliefert: verfügbare Normen: DIN, ISO, ASTM, BS, AFNOR, NENORM, FEPA, verfügbare Durchmesser: 100 / 150 / 200 / 203 (8") verfügbare Siebmaterialien: Drahtsiebgewebe aus rostfreiem Stahl Lochblech aus rostfreiem Stahl Details entnehmen Sie bitte dem ausführlichen Prospekt "Ana-... -
Seite 25: Siebgutverteilung
Es ist nicht erforderlich die Gerätefüße nach erfolgter Einstel- lung gegen Verdrehen zu sichern. Bei Siebvorgängen mit nur 1 bis 3 Sieben empfehlen wir die Benutzung von kurzen Gewindestangen.( siehe Zubehör ) Lange, überstehende Gewindestangen stören durch ihr Eigenschwingungsverhalten die Siebgutverteilung. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 26: Schwingungshöhen In Abhängigkeit Von Der Beladbarkeit
Linie mit Kreisen = AS200 mit comfort Siebspanneinheit Diagramm für AS200 basic bei 230V-50Hz mit Siebspanneinheit “economy“ Schwingungshöhen von 0 bis 3,0mm Siebe + Siebboden ohne Siebgut Siebturmmassen = von 560 bis 6250 Gramm Gramm Technische Änderungen vorbehalten © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... - Seite 27 560 bis 4650 Gramm Gramm Linie = AS200 mit standard / economy Siebspanneinheit Linie mit Strichen= AS200 mit comfort Siebspanneinheit Linie mit Kreisen = AS200 mit Zusatzgewicht und standard Siebspanneinheit Technische Änderungen vorbehalten. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A...
-
Seite 28: Erläuterungen Zu Den Belastungsdiagrammen
Sie arbeiten mit der 110V-60Hz Variante der AS200 Ihre Siebturmmasse (Siebboden + Siebe) beträgt 1500g Sie arbeiten mit der Siebspanneinheit standard Kurve im Diagramm ohne Kennzeichnung ist gültig. Die unter diesen Bedingungen an Ihrer Maschine erreichbare Schwingungshöhe beträgt ca. 0,7mm. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... - Seite 29 Bei Schwingungshöhen >2,5mm kann es bei den Varianten basic und digit durch Resonanzeffekte zum Aufschlagen des Ankers auf den Magneten kommen. Schwingungshöhe geringfügig zurücknehmen, da sonst mecha- nische Bauteile beschädigt werden können. Technische Änderungen vorbehalten. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A...
-
Seite 30: Naßsiebung
Sieben auf entsprechende Filter (z. B. Papierfilter) ü- berführt und im Trockenschrank bei 80 o C getrocknet. Die Siebe anschließend im Ultraschallbad reinigen und eben- falls im Trockenschrank trocknen (ohne Dichtung). Maximale Trocknungstemperatur 80°C nicht überschreiten. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... - Seite 31 Wasserstau im Siebturm kann zur Überlastung und somit zur Beschädigung oder Zerstörung des Siebgewebes führen. Die Belastungsdiagramme dieser Bedienungsanleitung sind bei Nasssiebungen ungültig. Wegen der nicht definierbaren Wassermenge im Siebturm sind verbindliche Angaben bei Nasssiebung nicht möglich. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A...
-
Seite 32: Allgemeines
Zusatzgewicht von 2100 Gramm Umbausatz zur Vibrationskugelmühle für AS200 basic und digit Deckel zur staubfreien Aufbewahrung von kompletten Siebtürmen Zwischenringe zur Erhöhung des Siebrahmens bei grobkörnigem Siebgut Zwischenboden zur Ausführung mehrerer Siebschnitte in einem Arbeitsgang Software SP1000 © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A... -
Seite 33: Reinigung
Reinigung Für die gründliche, schonende und zeitsparende Reinigung Ihrer Analysensiebe empfehlen wir das Retsch Ultraschall - Intensiv- reinigungsgerät Typ UR1. Fordern Sie auch unseren kostenlosen Sonderdruck "Die Pflege und Reinigung von Analysensieben" an. Die AS200 nicht mit fließendem Wasser reinigen. -
Seite 34: Sicherheitsvorschriften Der As200 Aus Den Kapiteln
Lieferumfang Bei unvollständiger Lieferung und / oder Trans- Spätere Reklamationen können unter Um- portschäden müssen Sie den Transporteur und ständen nicht mehr berücksichtigt werden. die Retsch GmbH unverzüglich (innerhalb 24h) benachrichtigen. Umgebungstemperatur unterschreiten von 5°C elektronische Bauteile können beschädigt wer- überschreiten von 40°C... -
Seite 35: Gewährleistungsbedingungen
Bestellers außerhalb der bei uns üblichen Geschäftszeit durchgeführt werden, hat der Kunde die Mehrkosten zu zahlen. Wünscht er weitere besondere Leistungen, die über die Gewährleistungsarbeiten hinausgehen, so sind diese Kosten zu den von uns jeweils gülti- gen Preisen zu zahlen. © 21.11.2001 Retsch GmbH Doc.Nr.98.014-016.9999 A...
