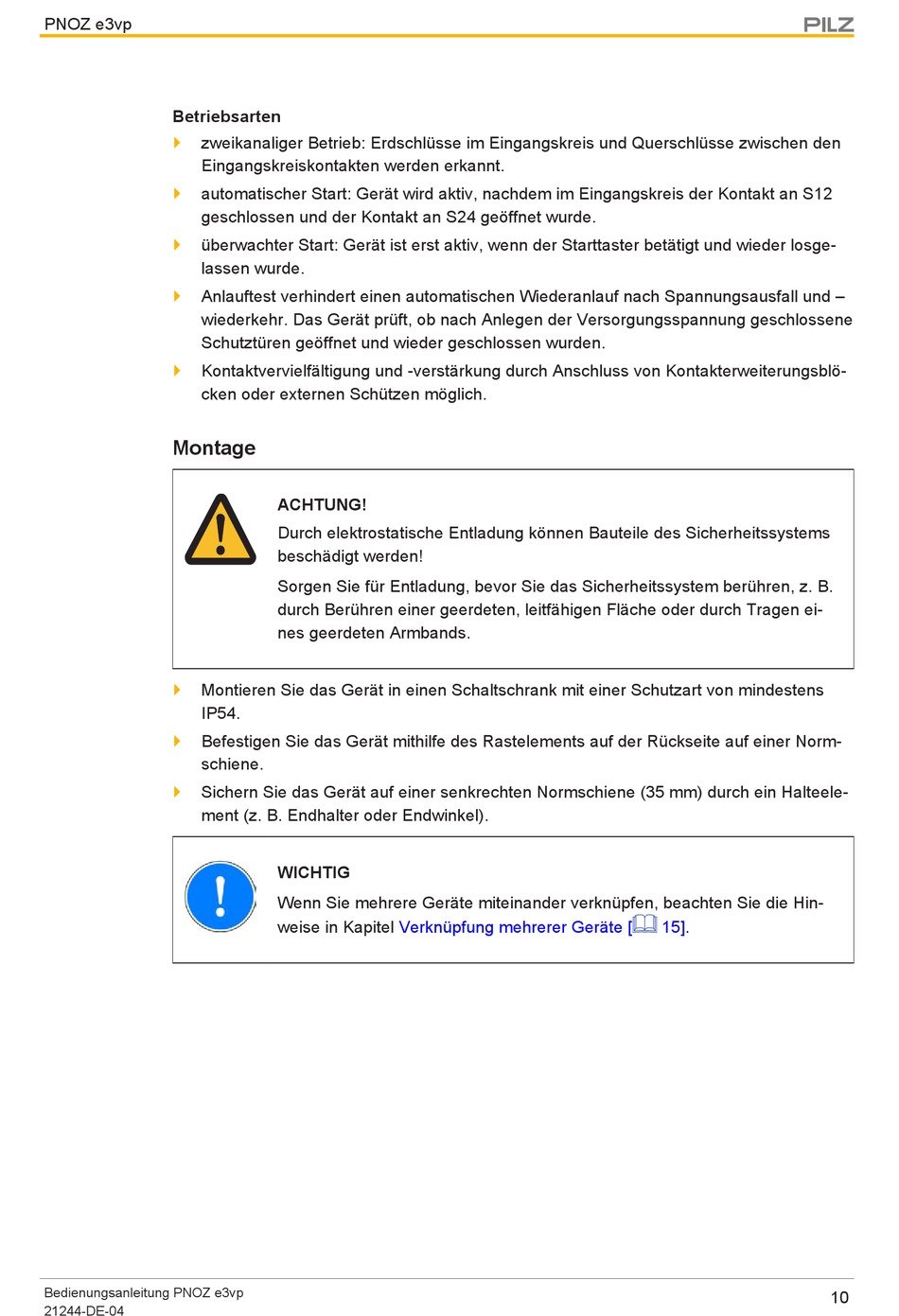

PNOZ e3vp
Betriebsarten
}
zweikanaliger Betrieb: Erdschlüsse im Eingangskreis und Querschlüsse zwischen den
Eingangskreiskontakten werden erkannt.
}
automatischer Start: Gerät wird aktiv, nachdem im Eingangskreis der Kontakt an S12
geschlossen und der Kontakt an S24 geöffnet wurde.
}
überwachter Start: Gerät ist erst aktiv, wenn der Starttaster betätigt und wieder losge-
lassen wurde.
}
Anlauftest verhindert einen automatischen Wiederanlauf nach Spannungsausfall und –
wiederkehr. Das Gerät prüft, ob nach Anlegen der Versorgungsspannung geschlossene
Schutztüren geöffnet und wieder geschlossen wurden.
}
Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.
Montage
}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene.
}
Sichern Sie das Gerät auf einer senkrechten Normschiene (35 mm) durch ein Halteele-
ment (z. B. Endhalter oder Endwinkel).
Bedienungsanleitung PNOZ e3vp
21244-DE-04
ACHTUNG!
Durch elektrostatische Entladung können Bauteile des Sicherheitssystems
beschädigt werden!
Sorgen Sie für Entladung, bevor Sie das Sicherheitssystem berühren, z. B.
durch Berühren einer geerdeten, leitfähigen Fläche oder durch Tragen ei-
nes geerdeten Armbands.
WICHTIG
Wenn Sie mehrere Geräte miteinander verknüpfen, beachten Sie die Hin-
weise in Kapitel
Verknüpfung mehrerer Geräte [
15].
