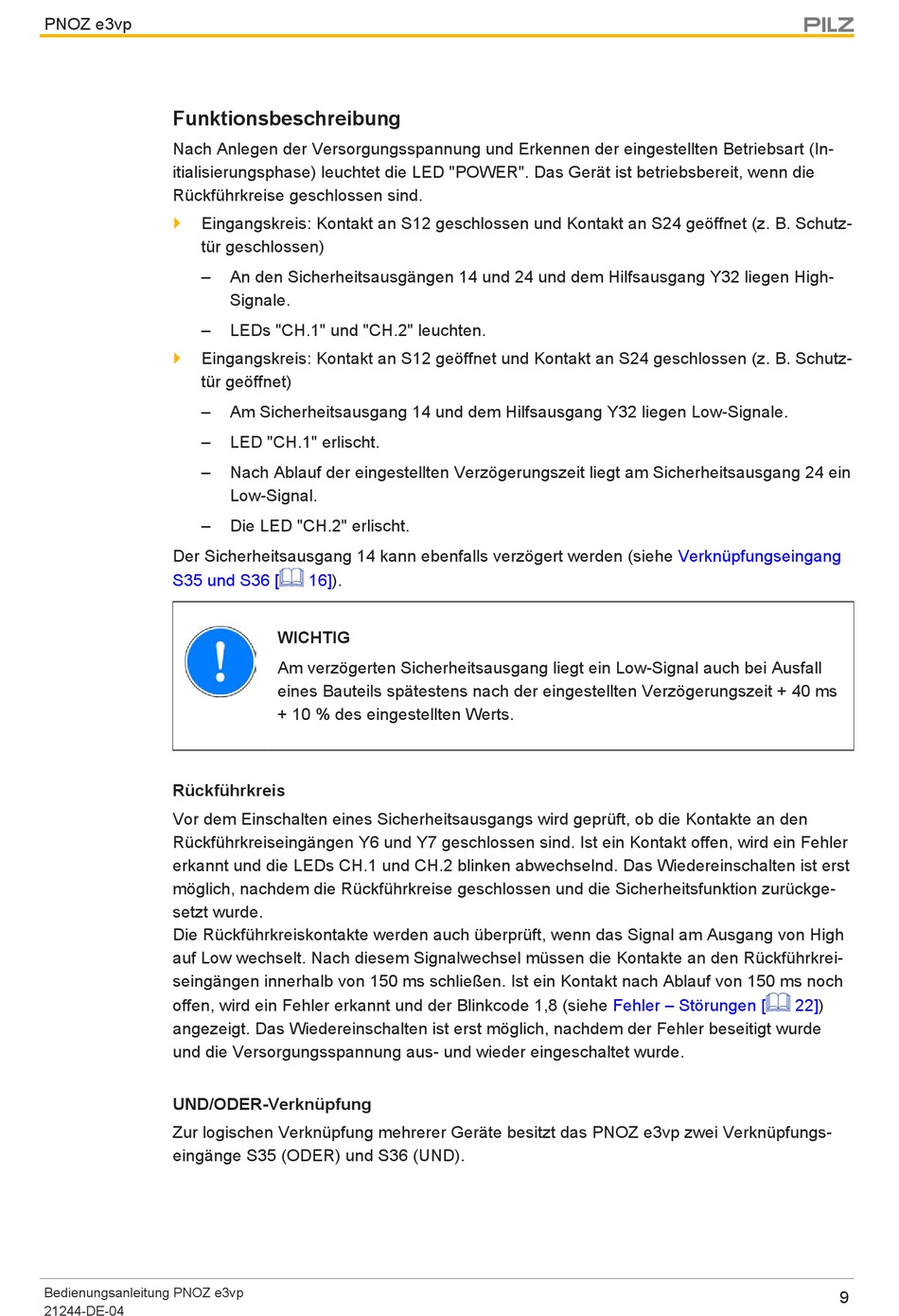

PNOZ e3vp

Funktionsbeschreibung

Nach Anlegen der Versorgungsspannung und Erkennen der eingestellten Betriebsart (In-
itialisierungsphase) leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn die
Rückführkreise geschlossen sind.
}
Eingangskreis: Kontakt an S12 geschlossen und Kontakt an S24 geöffnet (z. B. Schutz-
tür geschlossen)
}
Eingangskreis: Kontakt an S12 geöffnet und Kontakt an S24 geschlossen (z. B. Schutz-
tür geöffnet)
Der Sicherheitsausgang 14 kann ebenfalls verzögert werden (siehe
S35 und S36 [
Rückführkreis
Vor dem Einschalten eines Sicherheitsausgangs wird geprüft, ob die Kontakte an den
Rückführkreiseingängen Y6 und Y7 geschlossen sind. Ist ein Kontakt offen, wird ein Fehler
erkannt und die LEDs CH.1 und CH.2 blinken abwechselnd. Das Wiedereinschalten ist erst
möglich, nachdem die Rückführkreise geschlossen und die Sicherheitsfunktion zurückge-
setzt wurde.
Die Rückführkreiskontakte werden auch überprüft, wenn das Signal am Ausgang von High
auf Low wechselt. Nach diesem Signalwechsel müssen die Kontakte an den Rückführkrei-
seingängen innerhalb von 150 ms schließen. Ist ein Kontakt nach Ablauf von 150 ms noch
offen, wird ein Fehler erkannt und der Blinkcode 1,8 (siehe
angezeigt. Das Wiedereinschalten ist erst möglich, nachdem der Fehler beseitigt wurde
und die Versorgungsspannung aus- und wieder eingeschaltet wurde.
UND/ODER-Verknüpfung
Zur logischen Verknüpfung mehrerer Geräte besitzt das PNOZ e3vp zwei Verknüpfungs-
eingänge S35 (ODER) und S36 (UND).
Bedienungsanleitung PNOZ e3vp
21244-DE-04
An den Sicherheitsausgängen 14 und 24 und dem Hilfsausgang Y32 liegen High-
Signale.
LEDs "CH.1" und "CH.2" leuchten.
Am Sicherheitsausgang 14 und dem Hilfsausgang Y32 liegen Low-Signale.
LED "CH.1" erlischt.
Nach Ablauf der eingestellten Verzögerungszeit liegt am Sicherheitsausgang 24 ein
Low-Signal.
Die LED "CH.2" erlischt.
16]).
WICHTIG
Am verzögerten Sicherheitsausgang liegt ein Low-Signal auch bei Ausfall
eines Bauteils spätestens nach der eingestellten Verzögerungszeit + 40 ms
+ 10 % des eingestellten Werts.
Verknüpfungseingang
Fehler – Störungen [
22])
9
