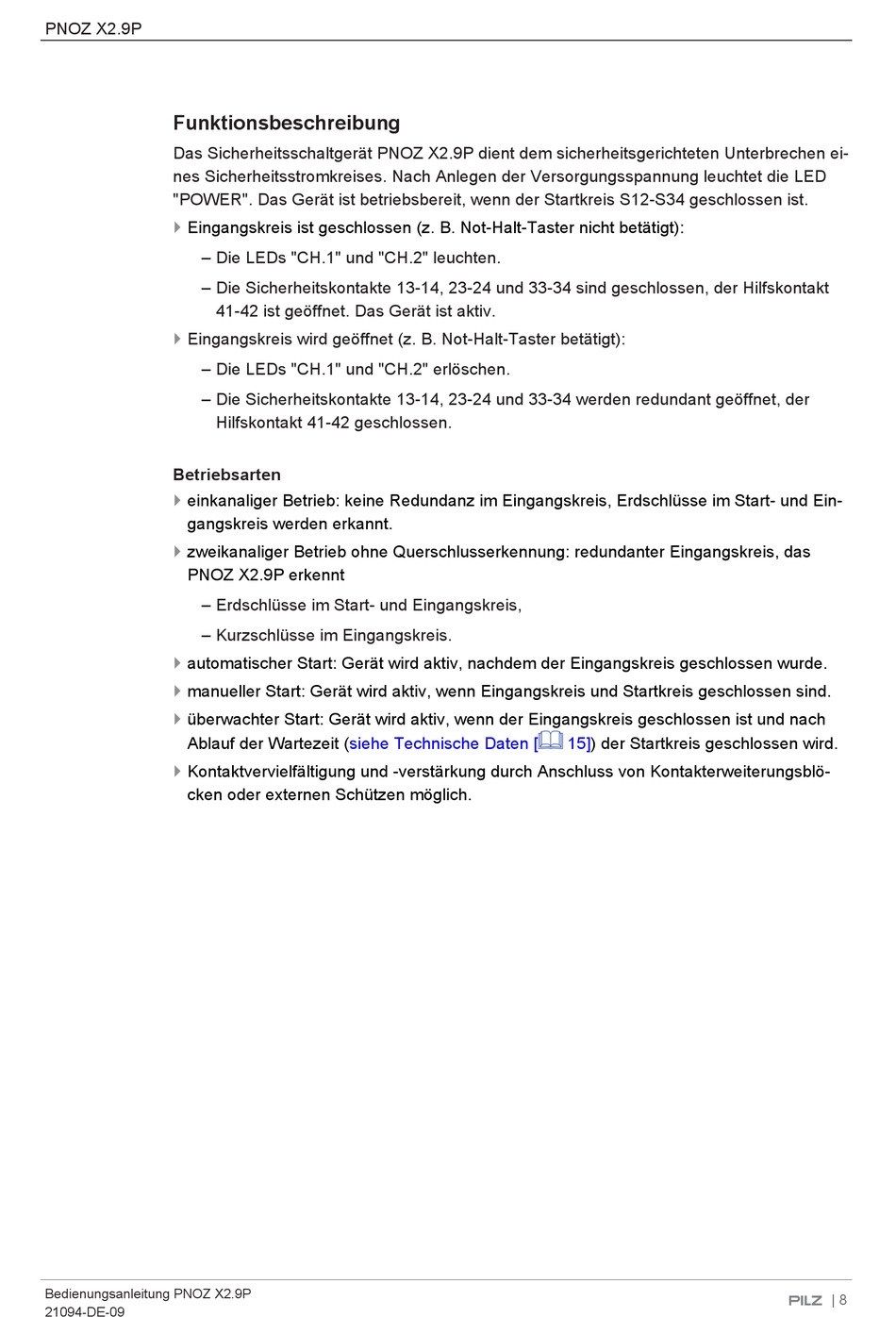

PNOZ X2.9P
Funktionsbeschreibung
Das Sicherheitsschaltgerät PNOZ X2.9P dient dem sicherheitsgerichteten Unterbrechen ei-
nes Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED
"POWER". Das Gerät ist betriebsbereit, wenn der Startkreis S12-S34 geschlossen ist.
}
Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt):
– Die LEDs "CH.1" und "CH.2" leuchten.
– Die Sicherheitskontakte 13-14, 23-24 und 33-34 sind geschlossen, der Hilfskontakt
}
Eingangskreis wird geöffnet (z. B. Not-Halt-Taster betätigt):
– Die LEDs "CH.1" und "CH.2" erlöschen.
– Die Sicherheitskontakte 13-14, 23-24 und 33-34 werden redundant geöffnet, der
Betriebsarten
}
einkanaliger Betrieb: keine Redundanz im Eingangskreis, Erdschlüsse im Start- und Ein-
gangskreis werden erkannt.
}
zweikanaliger Betrieb ohne Querschlusserkennung: redundanter Eingangskreis, das
PNOZ X2.9P erkennt
– Erdschlüsse im Start- und Eingangskreis,
– Kurzschlüsse im Eingangskreis.
}
automatischer Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde.
}
manueller Start: Gerät wird aktiv, wenn Eingangskreis und Startkreis geschlossen sind.
}
überwachter Start: Gerät wird aktiv, wenn der Eingangskreis geschlossen ist und nach
Ablauf der Wartezeit
}
Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.
Bedienungsanleitung PNOZ X2.9P
21094-DE-09
41-42 ist geöffnet. Das Gerät ist aktiv.
Hilfskontakt 41-42 geschlossen.
(siehe Technische Daten [
15]) der Startkreis geschlossen wird.
| 8
