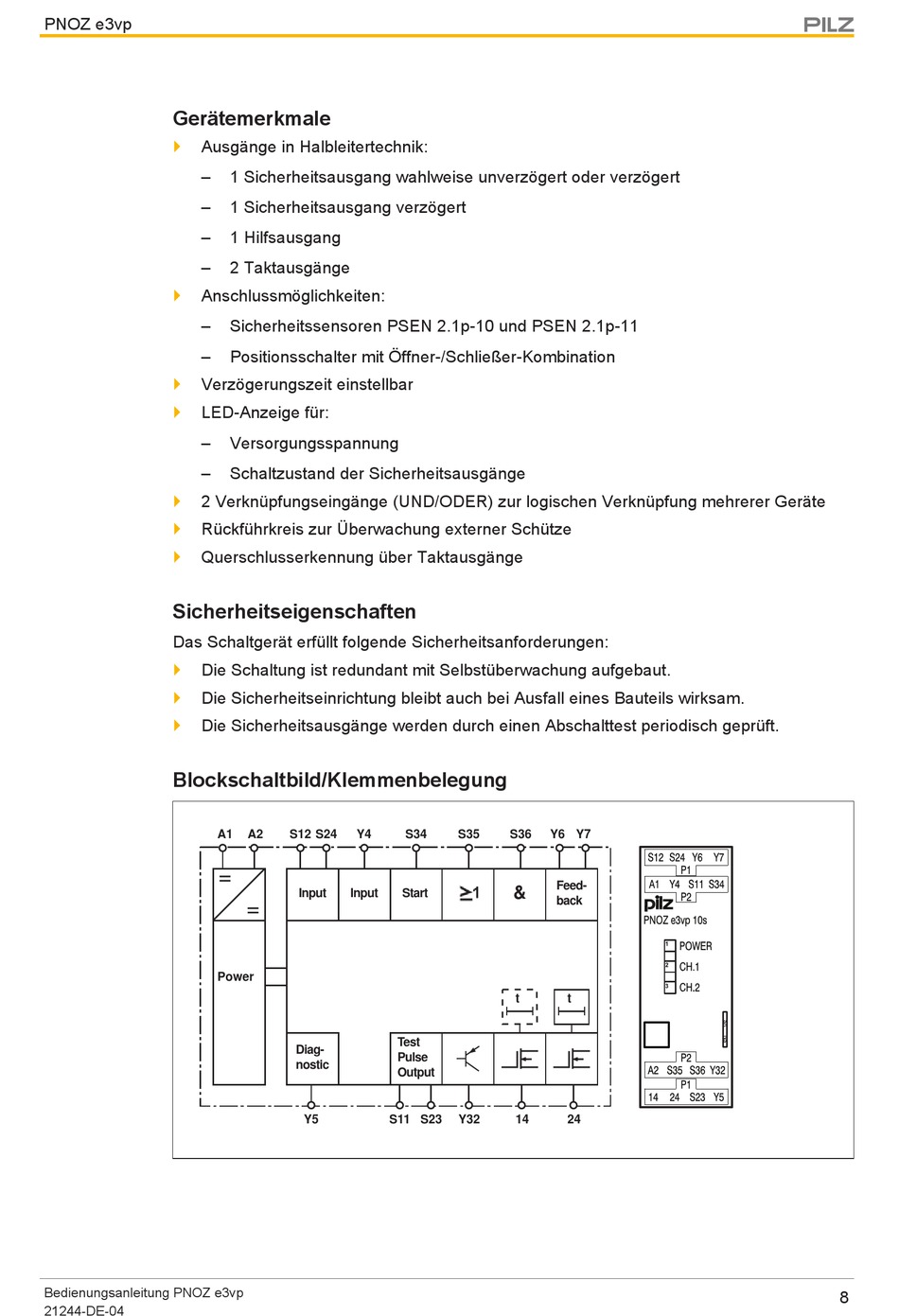

PNOZ e3vp
Gerätemerkmale
}
Ausgänge in Halbleitertechnik:
}
Anschlussmöglichkeiten:
}
Verzögerungszeit einstellbar
}
LED-Anzeige für:
}
2 Verknüpfungseingänge (UND/ODER) zur logischen Verknüpfung mehrerer Geräte
}
Rückführkreis zur Überwachung externer Schütze
}
Querschlusserkennung über Taktausgänge

Sicherheitseigenschaften

Das Schaltgerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Die Sicherheitsausgänge werden durch einen Abschalttest periodisch geprüft.

Blockschaltbild/Klemmenbelegung

Bedienungsanleitung PNOZ e3vp
21244-DE-04
1 Sicherheitsausgang wahlweise unverzögert oder verzögert
1 Sicherheitsausgang verzögert
1 Hilfsausgang
2 Taktausgänge
Sicherheitssensoren PSEN 2.1p-10 und PSEN 2.1p-11
Positionsschalter mit Öffner-/Schließer-Kombination
Versorgungsspannung
Schaltzustand der Sicherheitsausgänge
A1
A2
S12
S24
Y4
Input
Input
Power
Diag-
nostic
Y5
S34
S35
S36
Y6
Feed-
&
Start
back
t
Test
Pulse
Output
S11 S23
Y32
14
Y7
t
24
8
