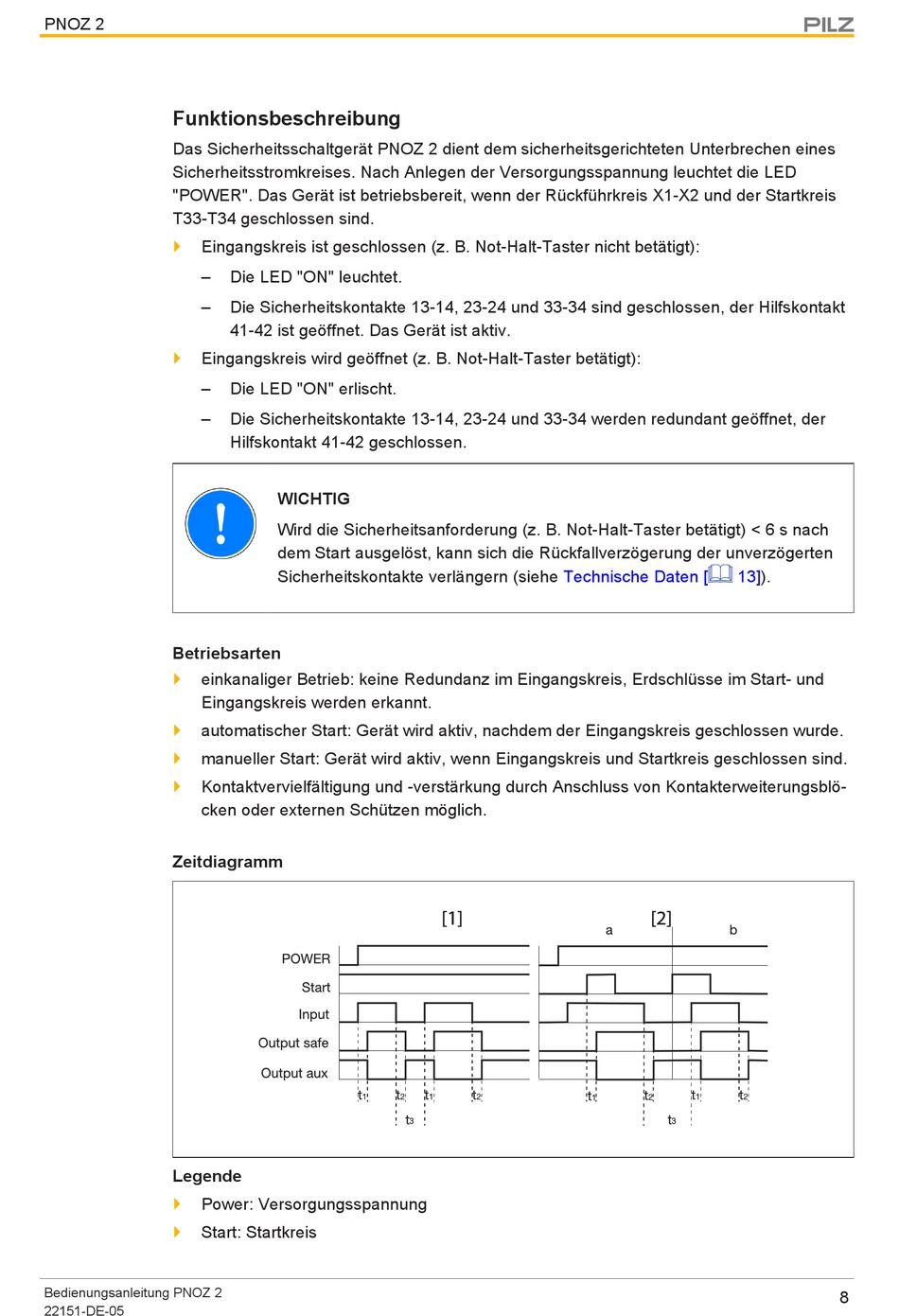

PNOZ 2
Funktionsbeschreibung
Das Sicherheitsschaltgerät PNOZ 2 dient dem sicherheitsgerichteten Unterbrechen eines
Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED
"POWER". Das Gerät ist betriebsbereit, wenn der Rückführkreis X1-X2 und der Startkreis
T33-T34 geschlossen sind.
}
Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt):
–
–
}
Eingangskreis wird geöffnet (z. B. Not-Halt-Taster betätigt):
–
–
Betriebsarten
}
einkanaliger Betrieb: keine Redundanz im Eingangskreis, Erdschlüsse im Start- und
Eingangskreis werden erkannt.
}
automatischer Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde.
}
manueller Start: Gerät wird aktiv, wenn Eingangskreis und Startkreis geschlossen sind.
}
Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.
Zeitdiagramm
Legende
}
Power: Versorgungsspannung
}
Start: Startkreis
Bedienungsanleitung PNOZ 2
22151-DE-05
Die LED "ON" leuchtet.
Die Sicherheitskontakte 13-14, 23-24 und 33-34 sind geschlossen, der Hilfskontakt
41-42 ist geöffnet. Das Gerät ist aktiv.
Die LED "ON" erlischt.
Die Sicherheitskontakte 13-14, 23-24 und 33-34 werden redundant geöffnet, der
Hilfskontakt 41-42 geschlossen.
WICHTIG
Wird die Sicherheitsanforderung (z. B. Not-Halt-Taster betätigt) < 6 s nach
dem Start ausgelöst, kann sich die Rückfallverzögerung der unverzögerten
Sicherheitskontakte verlängern (siehe
Technische Daten [
[1]
[1]
3
13]).
[2]
[2]
3
8
