PNOZ XV2

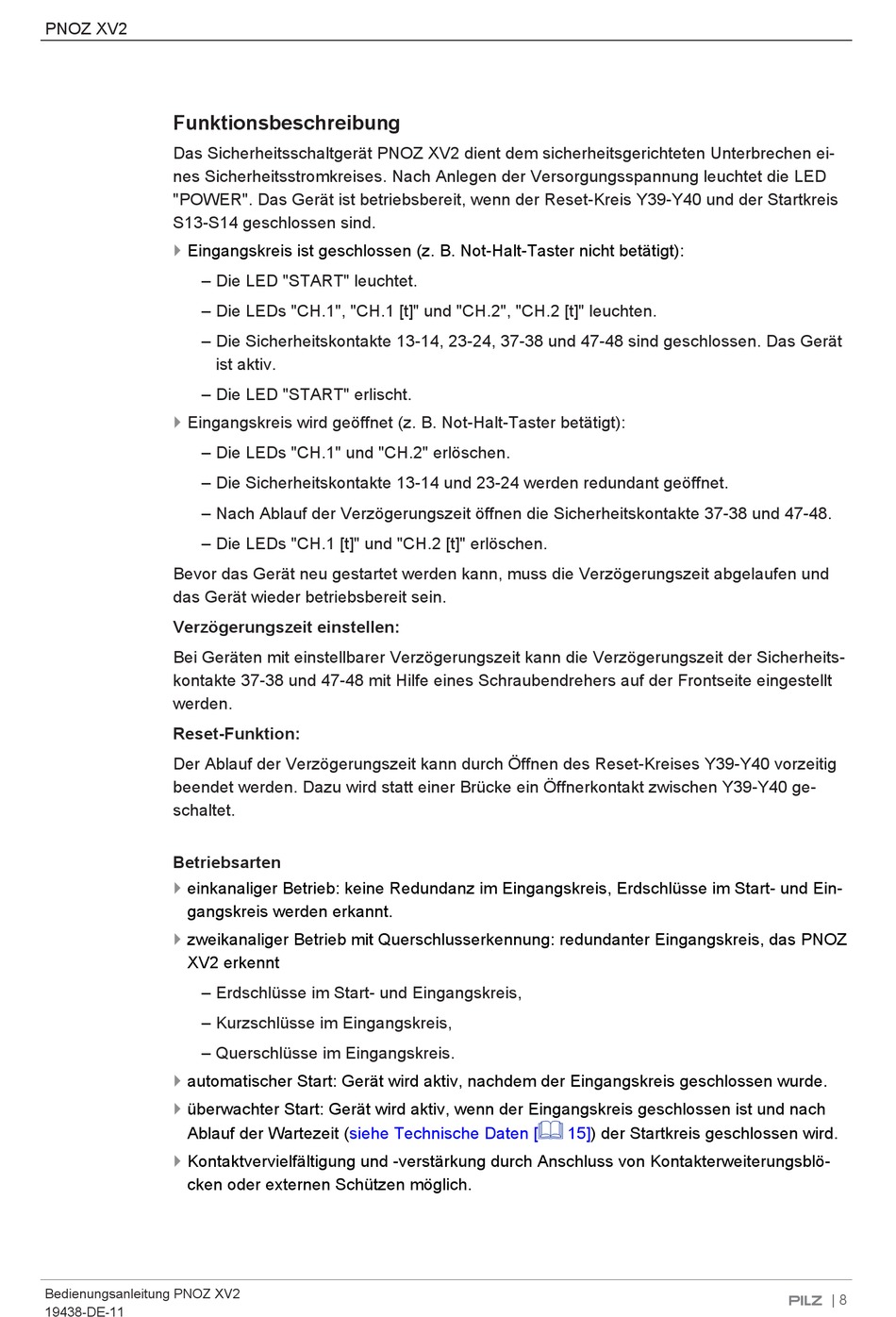

Funktionsbeschreibung

Das Sicherheitsschaltgerät PNOZ XV2 dient dem sicherheitsgerichteten Unterbrechen ei-
nes Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED
"POWER". Das Gerät ist betriebsbereit, wenn der Reset-Kreis Y39-Y40 und der Startkreis
S13-S14 geschlossen sind.
}
Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt):
– Die LED "START" leuchtet.
– Die LEDs "CH.1", "CH.1 [t]" und "CH.2", "CH.2 [t]" leuchten.
– Die Sicherheitskontakte 13-14, 23-24, 37-38 und 47-48 sind geschlossen. Das Gerät
– Die LED "START" erlischt.
}
Eingangskreis wird geöffnet (z. B. Not-Halt-Taster betätigt):
– Die LEDs "CH.1" und "CH.2" erlöschen.
– Die Sicherheitskontakte 13-14 und 23-24 werden redundant geöffnet.
– Nach Ablauf der Verzögerungszeit öffnen die Sicherheitskontakte 37-38 und 47-48.
– Die LEDs "CH.1 [t]" und "CH.2 [t]" erlöschen.
Bevor das Gerät neu gestartet werden kann, muss die Verzögerungszeit abgelaufen und
das Gerät wieder betriebsbereit sein.
Verzögerungszeit einstellen:
Bei Geräten mit einstellbarer Verzögerungszeit kann die Verzögerungszeit der Sicherheits-
kontakte 37-38 und 47-48 mit Hilfe eines Schraubendrehers auf der Frontseite eingestellt
werden.
Reset-Funktion:
Der Ablauf der Verzögerungszeit kann durch Öffnen des Reset-Kreises Y39-Y40 vorzeitig
beendet werden. Dazu wird statt einer Brücke ein Öffnerkontakt zwischen Y39-Y40 ge-
schaltet.

Betriebsarten

}
einkanaliger Betrieb: keine Redundanz im Eingangskreis, Erdschlüsse im Start- und Ein-
gangskreis werden erkannt.
}
zweikanaliger Betrieb mit Querschlusserkennung: redundanter Eingangskreis, das PNOZ
XV2 erkennt
– Erdschlüsse im Start- und Eingangskreis,
– Kurzschlüsse im Eingangskreis,
– Querschlüsse im Eingangskreis.
}
automatischer Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde.
}
überwachter Start: Gerät wird aktiv, wenn der Eingangskreis geschlossen ist und nach
Ablauf der Wartezeit
}
Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.
Bedienungsanleitung PNOZ XV2
19438-DE-11
ist aktiv.
(siehe Technische Daten [ 15]) der Startkreis geschlossen wird.
