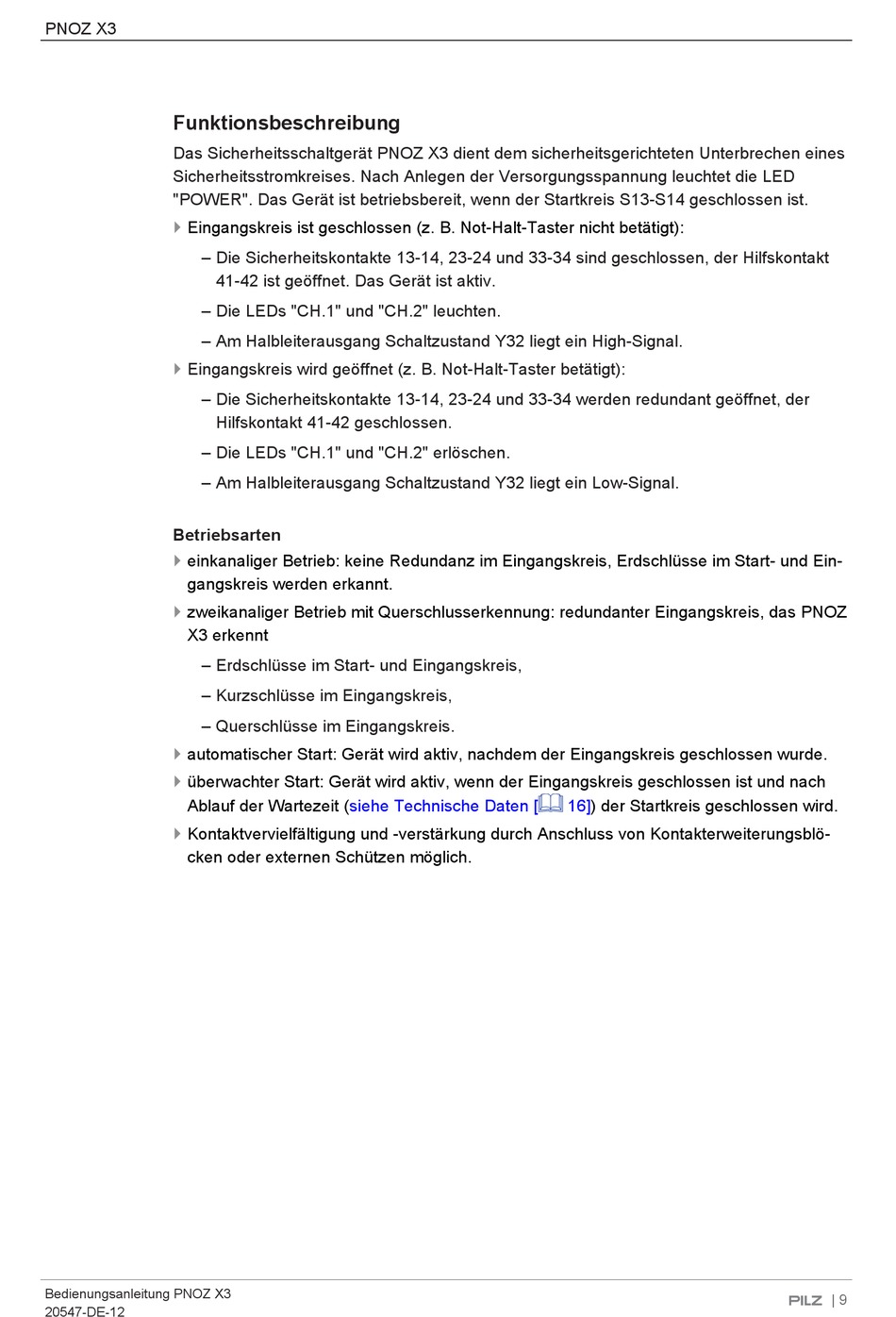

PNOZ X3

Funktionsbeschreibung

Das Sicherheitsschaltgerät PNOZ X3 dient dem sicherheitsgerichteten Unterbrechen eines
Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED
"POWER". Das Gerät ist betriebsbereit, wenn der Startkreis S13-S14 geschlossen ist.
} Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt):
– Die Sicherheitskontakte 13-14, 23-24 und 33-34 sind geschlossen, der Hilfskontakt
– Die LEDs "CH.1" und "CH.2" leuchten.
– Am Halbleiterausgang Schaltzustand Y32 liegt ein High-Signal.
} Eingangskreis wird geöffnet (z. B. Not-Halt-Taster betätigt):
– Die Sicherheitskontakte 13-14, 23-24 und 33-34 werden redundant geöffnet, der
– Die LEDs "CH.1" und "CH.2" erlöschen.
– Am Halbleiterausgang Schaltzustand Y32 liegt ein Low-Signal.

Betriebsarten

}
einkanaliger Betrieb: keine Redundanz im Eingangskreis, Erdschlüsse im Start- und Ein-
gangskreis werden erkannt.
}
zweikanaliger Betrieb mit Querschlusserkennung: redundanter Eingangskreis, das PNOZ
X3 erkennt
– Erdschlüsse im Start- und Eingangskreis,
– Kurzschlüsse im Eingangskreis,
– Querschlüsse im Eingangskreis.
}
automatischer Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde.
} überwachter Start: Gerät wird aktiv, wenn der Eingangskreis geschlossen ist und nach
Ablauf der Wartezeit
} Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.
Bedienungsanleitung PNOZ X3
20547-DE-12
41-42 ist geöffnet. Das Gerät ist aktiv.
Hilfskontakt 41-42 geschlossen.
(siehe Technische Daten [ 16]) der Startkreis geschlossen wird.
