PNOZ 11

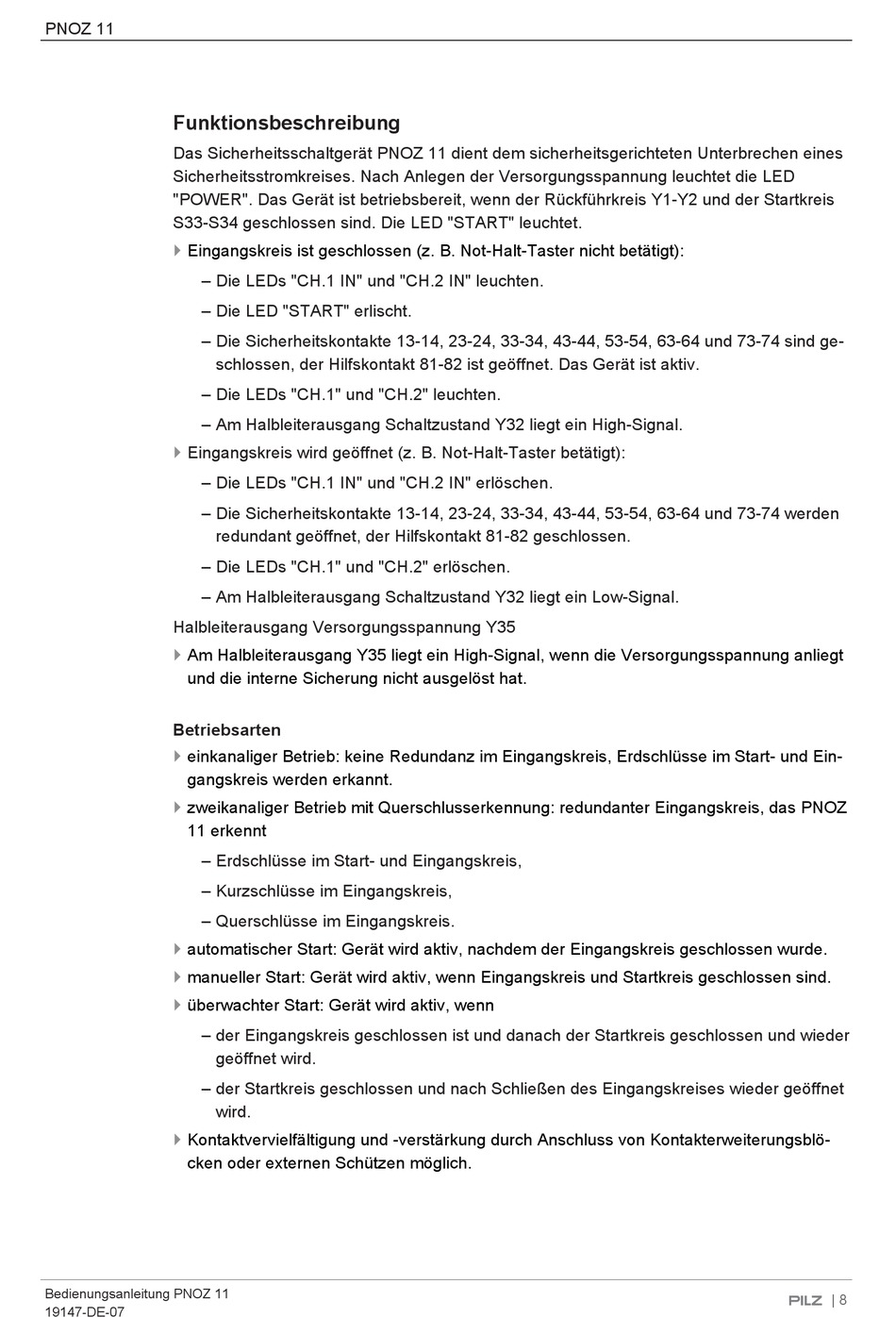

Funktionsbeschreibung
Das Sicherheitsschaltgerät PNOZ 11 dient dem sicherheitsgerichteten Unterbrechen eines
Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED
"POWER". Das Gerät ist betriebsbereit, wenn der Rückführkreis Y1-Y2 und der Startkreis
S33-S34 geschlossen sind. Die LED "START" leuchtet.
}
Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt):
– Die LEDs "CH.1 IN" und "CH.2 IN" leuchten.
– Die LED "START" erlischt.
– Die Sicherheitskontakte 13-14, 23-24, 33-34, 43-44, 53-54, 63-64 und 73-74 sind ge-
– Die LEDs "CH.1" und "CH.2" leuchten.
– Am Halbleiterausgang Schaltzustand Y32 liegt ein High-Signal.
}
Eingangskreis wird geöffnet (z. B. Not-Halt-Taster betätigt):
– Die LEDs "CH.1 IN" und "CH.2 IN" erlöschen.
– Die Sicherheitskontakte 13-14, 23-24, 33-34, 43-44, 53-54, 63-64 und 73-74 werden
– Die LEDs "CH.1" und "CH.2" erlöschen.
– Am Halbleiterausgang Schaltzustand Y32 liegt ein Low-Signal.
Halbleiterausgang Versorgungsspannung Y35
}
Am Halbleiterausgang Y35 liegt ein High-Signal, wenn die Versorgungsspannung anliegt
und die interne Sicherung nicht ausgelöst hat.
Betriebsarten
}
einkanaliger Betrieb: keine Redundanz im Eingangskreis, Erdschlüsse im Start- und Ein-
gangskreis werden erkannt.
}
zweikanaliger Betrieb mit Querschlusserkennung: redundanter Eingangskreis, das PNOZ
11 erkennt
– Erdschlüsse im Start- und Eingangskreis,
– Kurzschlüsse im Eingangskreis,
– Querschlüsse im Eingangskreis.
}
automatischer Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde.
}
manueller Start: Gerät wird aktiv, wenn Eingangskreis und Startkreis geschlossen sind.
}
überwachter Start: Gerät wird aktiv, wenn
– der Eingangskreis geschlossen ist und danach der Startkreis geschlossen und wieder
– der Startkreis geschlossen und nach Schließen des Eingangskreises wieder geöffnet
}
Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.
Bedienungsanleitung PNOZ 11
19147-DE-07
schlossen, der Hilfskontakt 81-82 ist geöffnet. Das Gerät ist aktiv.
redundant geöffnet, der Hilfskontakt 81-82 geschlossen.
geöffnet wird.
wird.
