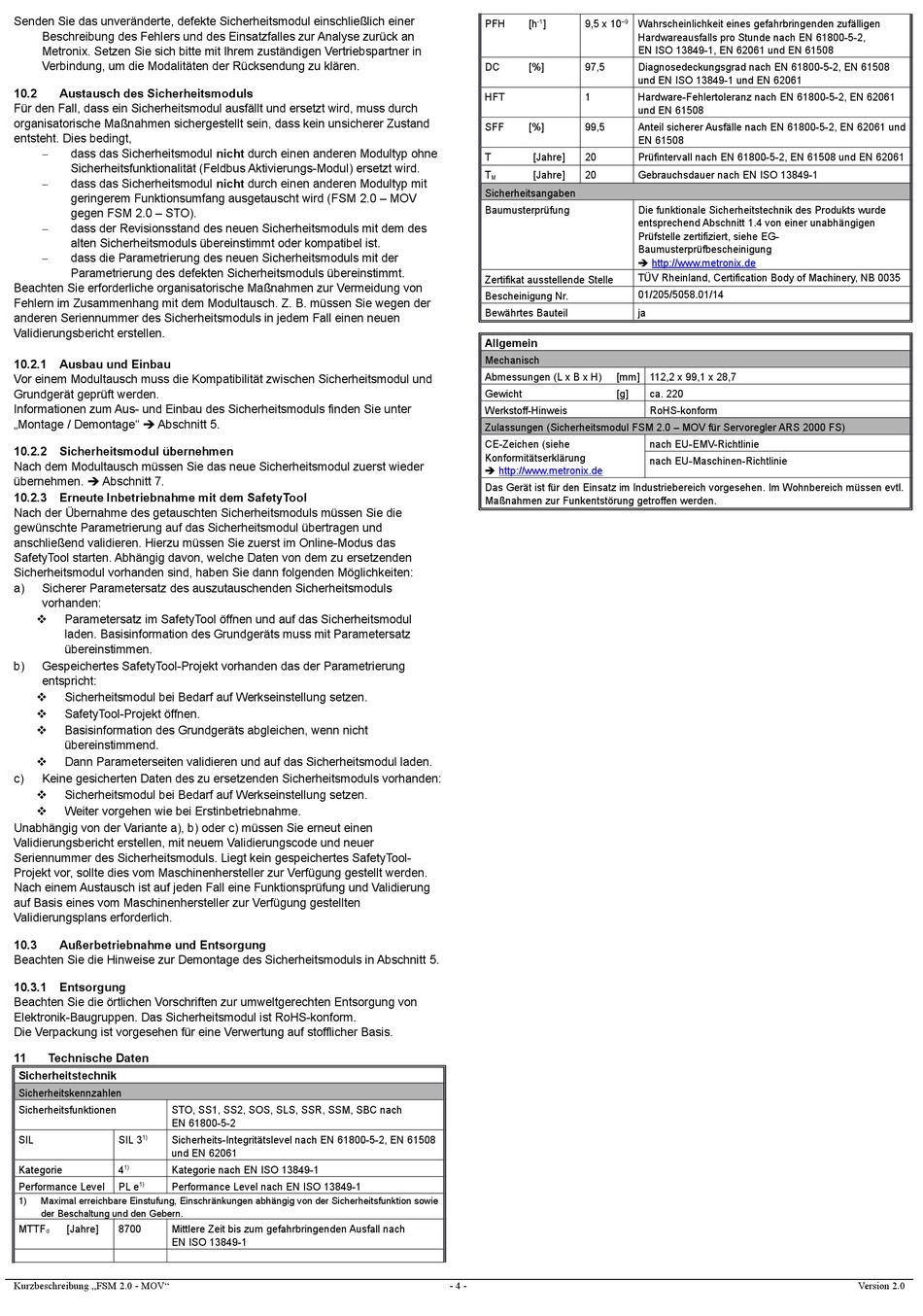

Senden Sie das unveränderte, defekte Sicherheitsmodul einschließlich einer
Beschreibung des Fehlers und des Einsatzfalles zur Analyse zurück an
Metronix. Setzen Sie sich bitte mit Ihrem zuständigen Vertriebspartner in
Verbindung, um die Modalitäten der Rücksendung zu klären.
10.2
Austausch des Sicherheitsmoduls
Für den Fall, dass ein Sicherheitsmodul ausfällt und ersetzt wird, muss durch
organisatorische Maßnahmen sichergestellt sein, dass kein unsicherer Zustand
entsteht. Dies bedingt,
dass das Sicherheitsmodul nicht durch einen anderen Modultyp ohne
Sicherheitsfunktionalität (Feldbus Aktivierungs-Modul) ersetzt wird.
dass das Sicherheitsmodul nicht durch einen anderen Modultyp mit
geringerem Funktionsumfang ausgetauscht wird (FSM 2.0 – MOV
gegen FSM 2.0 – STO).
dass der Revisionsstand des neuen Sicherheitsmoduls mit dem des
alten Sicherheitsmoduls übereinstimmt oder kompatibel ist.
dass die Parametrierung des neuen Sicherheitsmoduls mit der
Parametrierung des defekten Sicherheitsmoduls übereinstimmt.
Beachten Sie erforderliche organisatorische Maßnahmen zur Vermeidung von
Fehlern im Zusammenhang mit dem Modultausch. Z. B. müssen Sie wegen der
anderen Seriennummer des Sicherheitsmoduls in jedem Fall einen neuen
Validierungsbericht erstellen.
10.2.1
Ausbau und Einbau
Vor einem Modultausch muss die Kompatibilität zwischen Sicherheitsmodul und
Grundgerät geprüft werden.
Informationen zum Aus- und Einbau des Sicherheitsmoduls finden Sie unter
„Montage / Demontage" Abschnitt 5.
10.2.2
Sicherheitsmodul übernehmen
Nach dem Modultausch müssen Sie das neue Sicherheitsmodul zuerst wieder
übernehmen. Abschnitt 7.
10.2.3
Erneute Inbetriebnahme mit dem SafetyTool
Nach der Übernahme des getauschten Sicherheitsmoduls müssen Sie die
gewünschte Parametrierung auf das Sicherheitsmodul übertragen und
anschließend validieren. Hierzu müssen Sie zuerst im Online-Modus das
SafetyTool starten. Abhängig davon, welche Daten von dem zu ersetzenden
Sicherheitsmodul vorhanden sind, haben Sie dann folgenden Möglichkeiten:
a)
Sicherer Parametersatz des auszutauschenden Sicherheitsmoduls
vorhanden:
Parametersatz im SafetyTool öffnen und auf das Sicherheitsmodul
laden. Basisinformation des Grundgeräts muss mit Parametersatz
übereinstimmen.
b)
Gespeichertes SafetyTool-Projekt vorhanden das der Parametrierung
entspricht:
Sicherheitsmodul bei Bedarf auf Werkseinstellung setzen.
SafetyTool-Projekt öffnen.
Basisinformation des Grundgeräts abgleichen, wenn nicht
übereinstimmend.
Dann Parameterseiten validieren und auf das Sicherheitsmodul laden.
c)
Keine gesicherten Daten des zu ersetzenden Sicherheitsmoduls vorhanden:
Sicherheitsmodul bei Bedarf auf Werkseinstellung setzen.
Weiter vorgehen wie bei Erstinbetriebnahme.
Unabhängig von der Variante a), b) oder c) müssen Sie erneut einen
Validierungsbericht erstellen, mit neuem Validierungscode und neuer
Seriennummer des Sicherheitsmoduls. Liegt kein gespeichertes SafetyTool-
Projekt vor, sollte dies vom Maschinenhersteller zur Verfügung gestellt werden.
Nach einem Austausch ist auf jeden Fall eine Funktionsprüfung und Validierung
auf Basis eines vom Maschinenhersteller zur Verfügung gestellten
Validierungsplans erforderlich.
10.3
Außerbetriebnahme und Entsorgung
Beachten Sie die Hinweise zur Demontage des Sicherheitsmoduls in Abschnitt 5.
10.3.1
Entsorgung
Beachten Sie die örtlichen Vorschriften zur umweltgerechten Entsorgung von
Elektronik-Baugruppen. Das Sicherheitsmodul ist RoHS-konform.
Die Verpackung ist vorgesehen für eine Verwertung auf stofflicher Basis.
11
Technische Daten
Sicherheitstechnik
Sicherheitskennzahlen
Sicherheitsfunktionen
STO, SS1, SS2, SOS, SLS, SSR, SSM, SBC nach
EN 61800-5-2
1)
SIL
SIL 3
Sicherheits-Integritätslevel nach EN 61800-5-2, EN 61508
und EN 62061
Kategorie
4
1)
Kategorie nach EN ISO 13849-1
Performance Level
PL e
1)
Performance Level nach EN ISO 13849-1
1)
Maximal erreichbare Einstufung, Einschränkungen abhängig von der Sicherheitsfunktion sowie
der Beschaltung und den Gebern.
MTTF
[Jahre]
8700
Mittlere Zeit bis zum gefahrbringenden Ausfall nach
d
EN ISO 13849-1
Kurzbeschreibung „FSM 2.0 - MOV"
-1
–9
PFH
[h
]
9,5 x 10
DC
[%]
97,5
HFT
1
SFF
[%]
99,5
T
[Jahre]
20
T
[Jahre]
20
M
Sicherheitsangaben
Baumusterprüfung
Zertifikat ausstellende Stelle
Bescheinigung Nr.
Bewährtes Bauteil
Allgemein
Mechanisch
Abmessungen (L x B x H)
[mm] 112,2 x 99,1 x 28,7
Gewicht
[g]
Werkstoff-Hinweis
Zulassungen (Sicherheitsmodul FSM 2.0 – MOV für Servoregler ARS 2000 FS)
CE-Zeichen (siehe
Konformitätserklärung
http://www.metronix.de
Das Gerät ist für den Einsatz im Industriebereich vorgesehen. Im Wohnbereich müssen evtl.
Maßnahmen zur Funkentstörung getroffen werden.
- 4 -
Wahrscheinlichkeit eines gefahrbringenden zufälligen
Hardwareausfalls pro Stunde nach EN 61800-5-2,
EN ISO 13849-1, EN 62061 und EN 61508
Diagnosedeckungsgrad nach EN 61800-5-2, EN 61508
und EN ISO 13849-1 und EN 62061
Hardware-Fehlertoleranz nach EN 61800-5-2, EN 62061
und EN 61508
Anteil sicherer Ausfälle nach EN 61800-5-2, EN 62061 und
EN 61508
Prüfintervall nach EN 61800-5-2, EN 61508 und EN 62061
Gebrauchsdauer nach EN ISO 13849-1
Die funktionale Sicherheitstechnik des Produkts wurde
entsprechend Abschnitt 1.4 von einer unabhängigen
Prüfstelle zertifiziert, siehe EG-
Baumusterprüfbescheinigung
http://www.metronix.de
TÜV Rheinland, Certification Body of Machinery, NB 0035
01/205/5058.01/14
ja
ca. 220
RoHS-konform
nach EU-EMV-Richtlinie
nach EU-Maschinen-Richtlinie
Version 2.0
