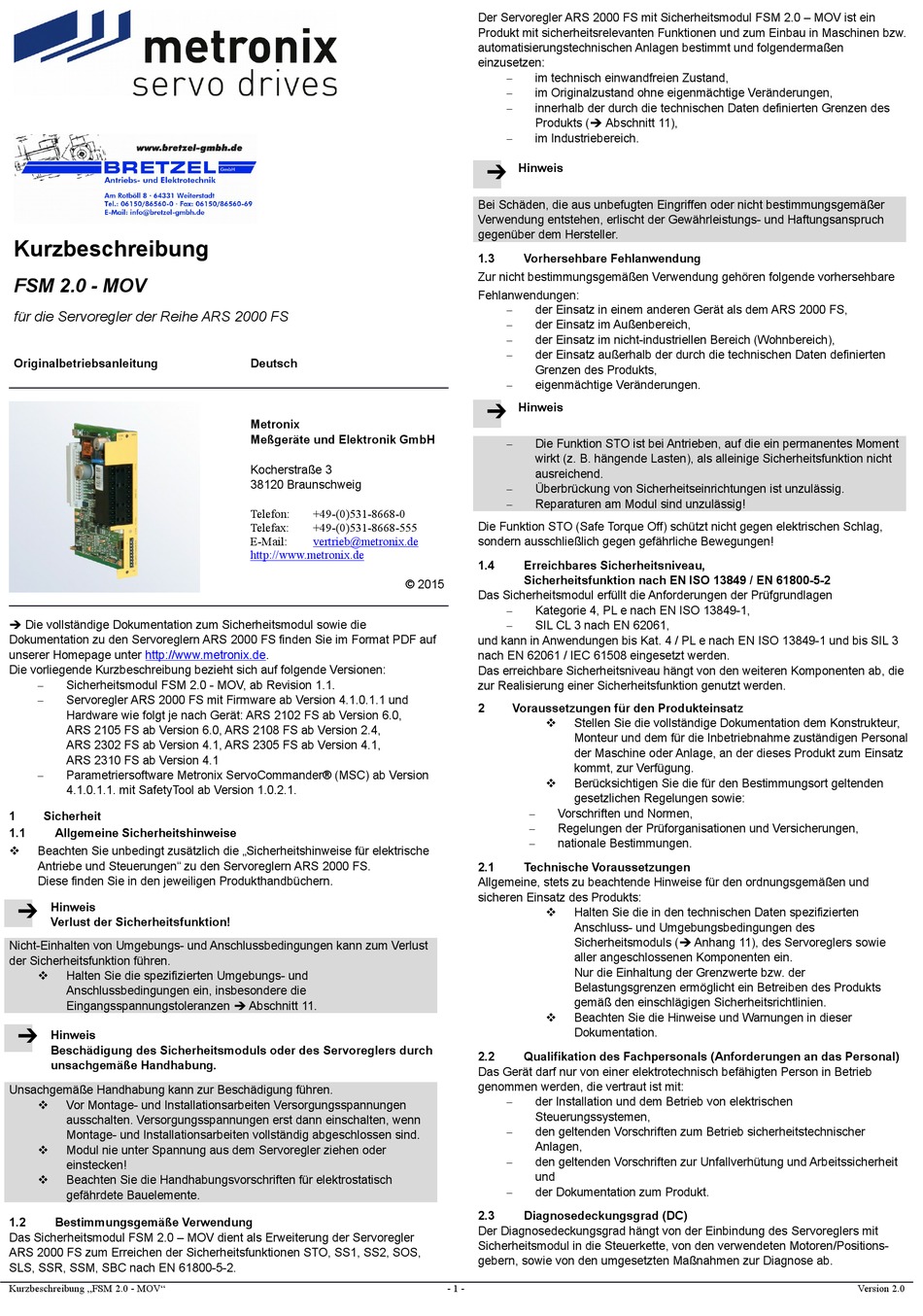

Metronix FSM 2.0 - MOV Kurzbeschreibung

Kurzbeschreibung
FSM 2.0 - MOV
für die Servoregler der Reihe ARS 2000 FS
Originalbetriebsanleitung
 Die vollständige Dokumentation zum Sicherheitsmodul sowie die
Dokumentation zu den Servoreglern ARS 2000 FS finden Sie im Format PDF auf
unserer Homepage unter http://www.metronix.de.
Die vorliegende Kurzbeschreibung bezieht sich auf folgende Versionen:

Sicherheitsmodul FSM 2.0 - MOV, ab Revision 1.1.

Servoregler ARS 2000 FS mit Firmware ab Version 4.1.0.1.1 und
Hardware wie folgt je nach Gerät: ARS 2102 FS ab Version 6.0,
ARS 2105 FS ab Version 6.0, ARS 2108 FS ab Version 2.4,
ARS 2302 FS ab Version 4.1, ARS 2305 FS ab Version 4.1,
ARS 2310 FS ab Version 4.1

Parametriersoftware Metronix ServoCommander® (MSC) ab Version
4.1.0.1.1. mit SafetyTool ab Version 1.0.2.1.
1 Sicherheit
1.1 Allgemeine Sicherheitshinweise
 Beachten Sie unbedingt zusätzlich die „Sicherheitshinweise für elektrische
Antriebe und Steuerungen" zu den Servoreglern ARS 2000 FS.
Diese finden Sie in den jeweiligen Produkthandbüchern.
Hinweis
Verlust der Sicherheitsfunktion!
Nicht-Einhalten von Umgebungs- und Anschlussbedingungen kann zum Verlust
der Sicherheitsfunktion führen.
 Halten Sie die spezifizierten Umgebungs- und
Anschlussbedingungen ein, insbesondere die
Eingangsspannungstoleranzen  Abschnitt 11.
Hinweis
Beschädigung des Sicherheitsmoduls oder des Servoreglers durch
unsachgemäße Handhabung.
Unsachgemäße Handhabung kann zur Beschädigung führen.
 Vor Montage- und Installationsarbeiten Versorgungsspannungen
ausschalten. Versorgungsspannungen erst dann einschalten, wenn
Montage- und Installationsarbeiten vollständig abgeschlossen sind.
 Modul nie unter Spannung aus dem Servoregler ziehen oder
einstecken!
 Beachten Sie die Handhabungsvorschriften für elektrostatisch
gefährdete Bauelemente.
1.2 Bestimmungsgemäße Verwendung
Das Sicherheitsmodul FSM 2.0 – MOV dient als Erweiterung der Servoregler
ARS 2000 FS zum Erreichen der Sicherheitsfunktionen STO, SS1, SS2, SOS,
SLS, SSR, SSM, SBC nach EN 61800-5-2.
Kurzbeschreibung „FSM 2.0 - MOV"
Deutsch
Metronix
Meßgeräte und Elektronik GmbH
Kocherstraße 3
38120 Braunschweig
Telefon: +49-(0)531-8668-0
Telefax: +49-(0)531-8668-555
E-Mail: vertrieb@metronix.de
http://www.metronix.de
© 2015
Der Servoregler ARS 2000 FS mit Sicherheitsmodul FSM 2.0 – MOV ist ein
Produkt mit sicherheitsrelevanten Funktionen und zum Einbau in Maschinen bzw.
automatisierungstechnischen Anlagen bestimmt und folgendermaßen
einzusetzen:

im technisch einwandfreien Zustand,

im Originalzustand ohne eigenmächtige Veränderungen,

innerhalb der durch die technischen Daten definierten Grenzen des
Produkts ( Abschnitt 11),

im Industriebereich.
Hinweis
Bei Schäden, die aus unbefugten Eingriffen oder nicht bestimmungsgemäßer
Verwendung entstehen, erlischt der Gewährleistungs- und Haftungsanspruch
gegenüber dem Hersteller.
1.3 Vorhersehbare Fehlanwendung
Zur nicht bestimmungsgemäßen Verwendung gehören folgende vorhersehbare
Fehlanwendungen:

der Einsatz in einem anderen Gerät als dem ARS 2000 FS,

der Einsatz im Außenbereich,

der Einsatz im nicht-industriellen Bereich (Wohnbereich),

der Einsatz außerhalb der durch die technischen Daten definierten
Grenzen des Produkts,

eigenmächtige Veränderungen.
Hinweis

Die Funktion STO ist bei Antrieben, auf die ein permanentes Moment
wirkt (z. B. hängende Lasten), als alleinige Sicherheitsfunktion nicht
ausreichend.

Überbrückung von Sicherheitseinrichtungen ist unzulässig.

Reparaturen am Modul sind unzulässig!
Die Funktion STO (Safe Torque Off) schützt nicht gegen elektrischen Schlag,
sondern ausschließlich gegen gefährliche Bewegungen!
1.4 Erreichbares Sicherheitsniveau,
Sicherheitsfunktion nach EN ISO 13849 / EN 61800-5-2
Das Sicherheitsmodul erfüllt die Anforderungen der Prüfgrundlagen

Kategorie 4, PL e nach EN ISO 13849-1,

SIL CL 3 nach EN 62061,
und kann in Anwendungen bis Kat. 4 / PL e nach EN ISO 13849-1 und bis SIL 3
nach EN 62061 / IEC 61508 eingesetzt werden.
Das erreichbare Sicherheitsniveau hängt von den weiteren Komponenten ab, die
zur Realisierung einer Sicherheitsfunktion genutzt werden.
2 Voraussetzungen für den Produkteinsatz
 Stellen Sie die vollständige Dokumentation dem Konstrukteur,
Monteur und dem für die Inbetriebnahme zuständigen Personal
der Maschine oder Anlage, an der dieses Produkt zum Einsatz
kommt, zur Verfügung.
 Berücksichtigen Sie die für den Bestimmungsort geltenden
gesetzlichen Regelungen sowie:

Vorschriften und Normen,

Regelungen der Prüforganisationen und Versicherungen,

nationale Bestimmungen.
2.1 Technische Voraussetzungen
Allgemeine, stets zu beachtende Hinweise für den ordnungsgemäßen und
sicheren Einsatz des Produkts:
 Halten Sie die in den technischen Daten spezifizierten
Anschluss- und Umgebungsbedingungen des
Sicherheitsmoduls ( Anhang 11), des Servoreglers sowie
aller angeschlossenen Komponenten ein.
Nur die Einhaltung der Grenzwerte bzw. der
Belastungsgrenzen ermöglicht ein Betreiben des Produkts
gemäß den einschlägigen Sicherheitsrichtlinien.
 Beachten Sie die Hinweise und Warnungen in dieser
Dokumentation.
2.2 Qualifikation des Fachpersonals (Anforderungen an das Personal)
Das Gerät darf nur von einer elektrotechnisch befähigten Person in Betrieb
genommen werden, die vertraut ist mit:

der Installation und dem Betrieb von elektrischen
Steuerungssystemen,

den geltenden Vorschriften zum Betrieb sicherheitstechnischer
Anlagen,

den geltenden Vorschriften zur Unfallverhütung und Arbeitssicherheit
und

der Dokumentation zum Produkt.
2.3 Diagnosedeckungsgrad (DC)
Der Diagnosedeckungsgrad hängt von der Einbindung des Servoreglers mit
Sicherheitsmodul in die Steuerkette, von den verwendeten Motoren/Positions-
gebern, sowie von den umgesetzten Maßnahmen zur Diagnose ab.
- 1 - Version 2.0
