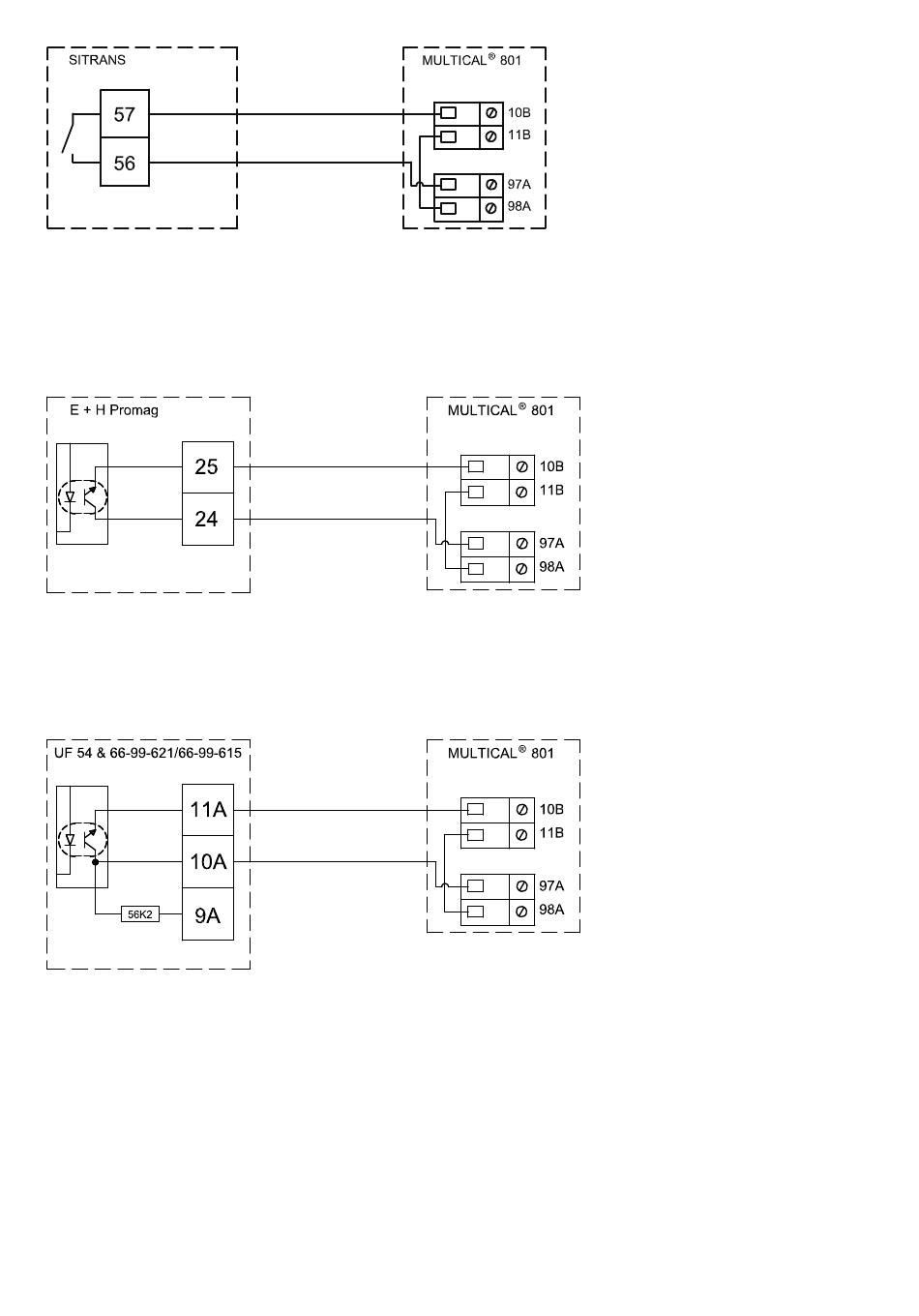

Dem passiven Kontaktausgang des Durchflusssensors an Klemmen 56
und 57 wird Hilfsspannung von Klemmen 97A und 98A hinzugefügt,
bevor das Signal dem galvanisch getrennten Durchflusssensoreingang
angeschlossen wird. Dies ermöglicht bis zu 100 m Kabellänge zwischen
Durchflusssensor und Rechenwerk.
Dem passiven Kontaktausgang an Klemmen 24 und 25 wird Hilfsspannung
von Klemmen 97A und 98A hinzuge-fügt, bevor das Signal dem galvanisch
getrennten Durchflusssensoreingang angeschlossen wird. Dies ermöglicht
bis zu 100 m Kabellänge zwischen Durchflusssensor und Rechenwerk.
Dem passiven Kontaktausgang an Klemmen 10A und 11A wird Hilfsspan-
nung von Klemmen 97A und 98A hinzuge-fügt, bevor das Signal dem
galvanisch getrennten Durchflusssensoreingang angeschlossen wird.
Dies ermöglicht bis zu 100 m Kabellänge zwischen Durchflusssensor und
Rechenwerk.
