Kamstrup MULTICAL 801 Installations- Und Bedienungsanleitung Seite 10

E

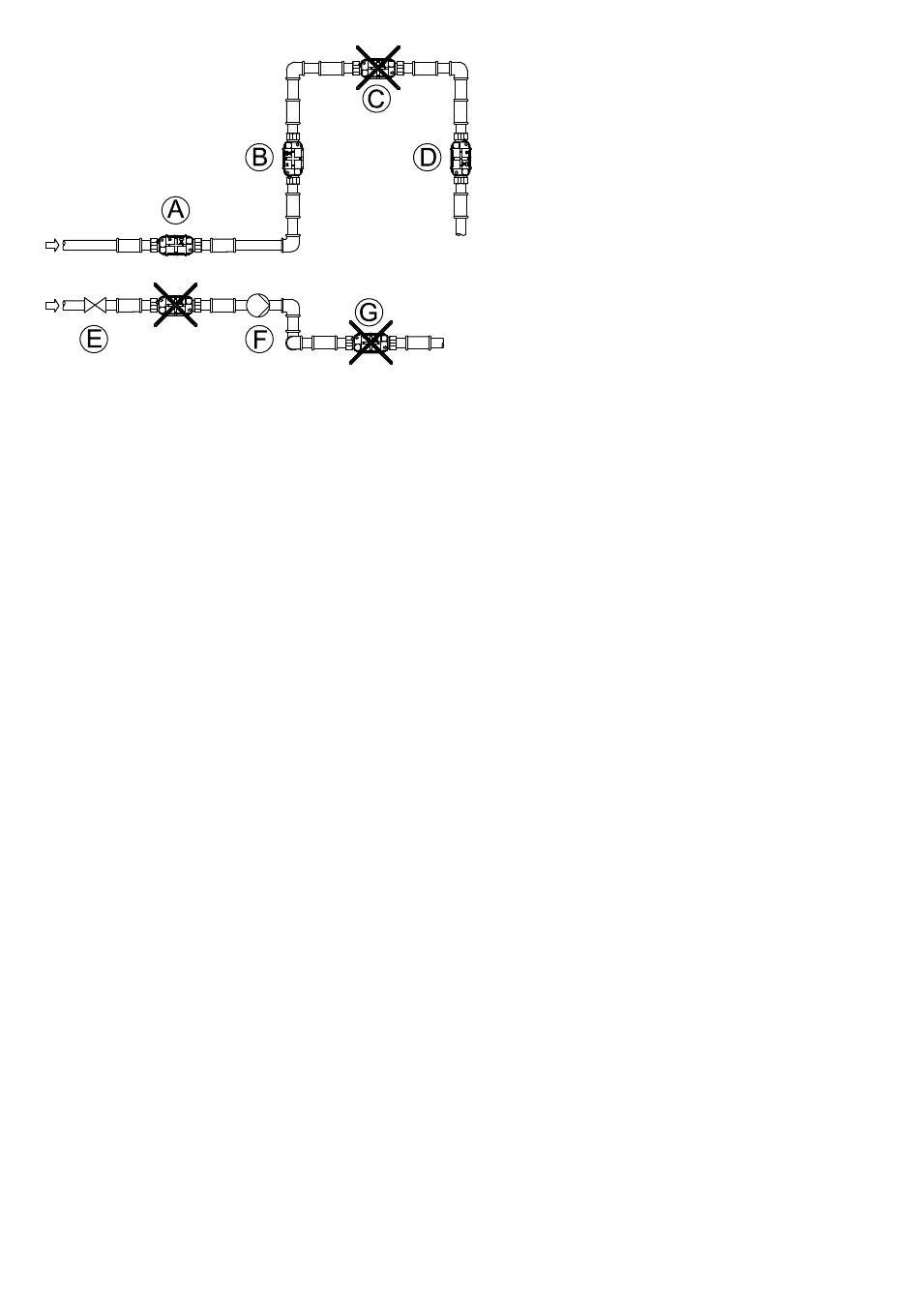

Ein Durchflusssensor sollte nicht unmittelbar nach einem Ventil
angebracht werden, mit Ausnahme von Absperrventilen (Typ
Kugelhahn), die völlig offen sein müssen, wenn sie nicht zum
Absperren verwendet werden
F
Ein Durchflusssensor darf nie an der Saugseite einer Pumpe ange-
bracht werden
G Ein Durchflusssensor sollte nicht nach einem U-Bogen in zwei
Ebenen angebracht werden.
Um Kavitation zu verhindern, muss der Betriebsdruck am ULTRAFLOW®
mindestens 1,5 bar bei qp und mindestens 2,5 bar bei qs betragen.
ULTRAFLOW® darf nicht Drücken unter dem Umgebungsdruck (Vakuum)
ausgesetzt werden.
8
A
Empfohlene Position des
Durchflusssensors
B
Empfohlene Position des
Durchflusssensors
C
Unannehmbare Position
aufgrund des Risikos einer
Luftansammlung
D Annehmbar in ges-
chlossenen Systemen.
Unannehmbare Position
in offenen Systemen
aufgrund des Risikos einer
Luftansammlung im System
