Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A

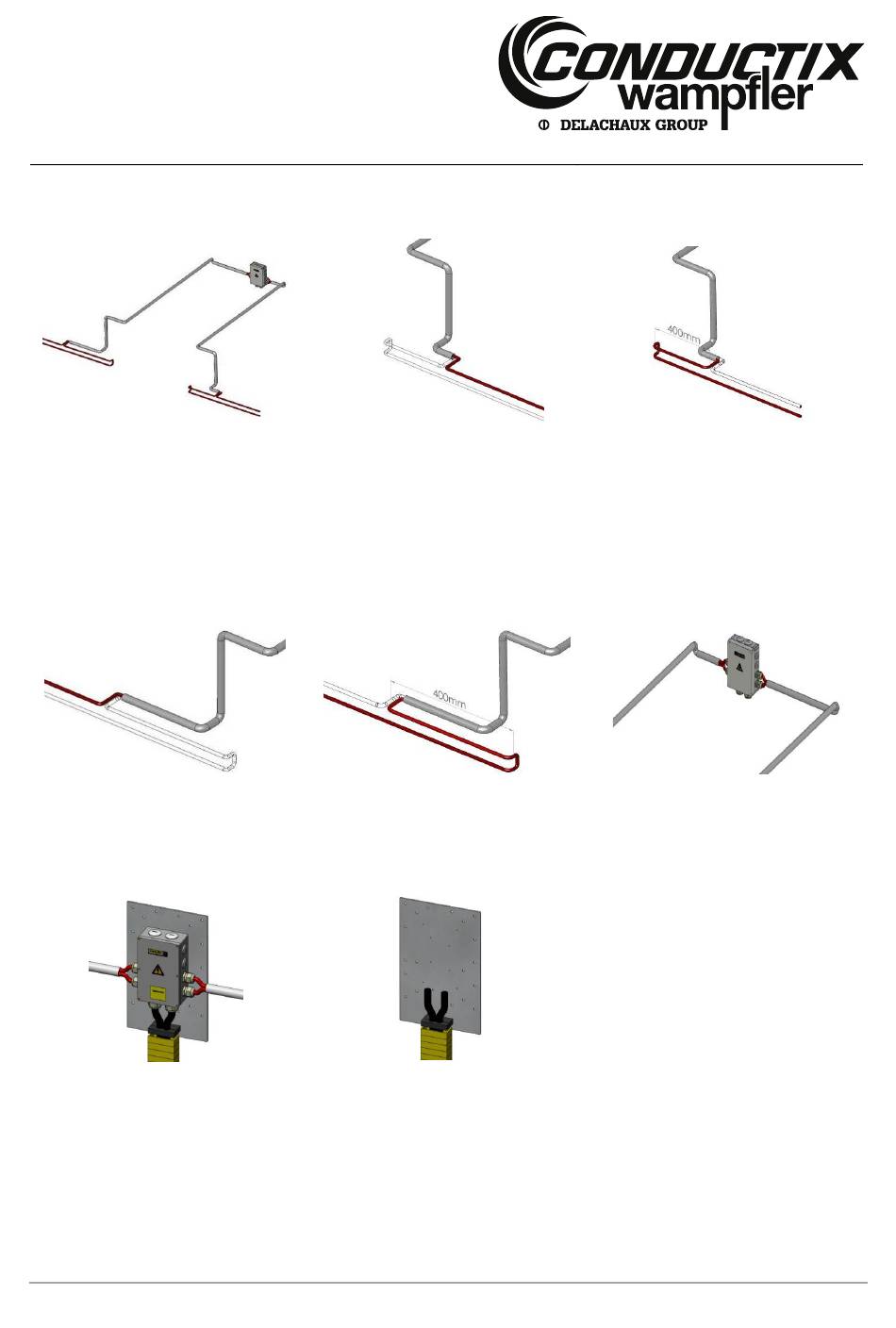

14.2 Verkabelung der Hauptleitung
14.6
Die Hauptleitung versorgt die Weiche
nicht direkt mit Strom. Die Leitungsteile
vor und nach der Weiche sind mit einer
Einspeisung verbunden, die der Stütz-
struktur folgt.
14.9
Die Kabel auf der anderen Seite der
Leitung werden analog verlegt.
14.12
Die Energieführungskette wird mit der
Hauptleitung und den Teilen der Leitung
am Weichensegment in den Verteilerkäs-
ten verbunden. Der Bewegungsbereich
des Wagens darf nicht blockiert sein.
MV9100-0038-DE
www.conductix.com
14.7
Hinsichtlich des „rechten" Teils der Haupt-
leitung: Das obere Kabel wird direkt durch
den Ausschnitt geführt.
14.10
Wie auf der anderen Seite der Hauptlei-
tung beträgt der Abstand zwischen dem
Ende des Aluminiumprofils und dem
Ausschnitt mindestens 400 mm.
14.13
Die Energieführungskette sowie das
flexible Kabel sind an einer entsprechen-
den Montageplatte zu befestigen. Eine
Zugentlastung für das Kabel ist zu instal-
lieren.
übersetztes Dokument
14.8
Das entsprechende untere Kabel am
„rechten" Teil der Hauptleitung läuft zum
Profilende und kehrt um, bevor es durch
den Ausschnitt geführt wird. Der Abstand
zwischen dem Ende des Aluminiumprofils
und dem Ausschnitt beträgt mindestens
400 mm.
14.11
Die Kabel vom „rechten" und „linken" Teil
der Hauptleitung, die durch die Alumini-
umschiene geführt wurden, werden zum
Verteilerkasten verlegt.
Seite 28 von 39
