Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A
Wenn mehrere Einspeisungen zusammenlaufen, stellen Sie sicher, dass stets die 2 zugehörigen IPT
-Kabel, d. h. die zu einem
®
Einspeisekonverter gehörenden Kabel mit verschiedenen Stromrichtungen, aneinander befestigt werden. Bei mehreren parallelen
Einspeisungen muss jede Einspeisung separat gebündelt werden, achten Sie jedoch auf die verschiedenen Stromrichtungen.

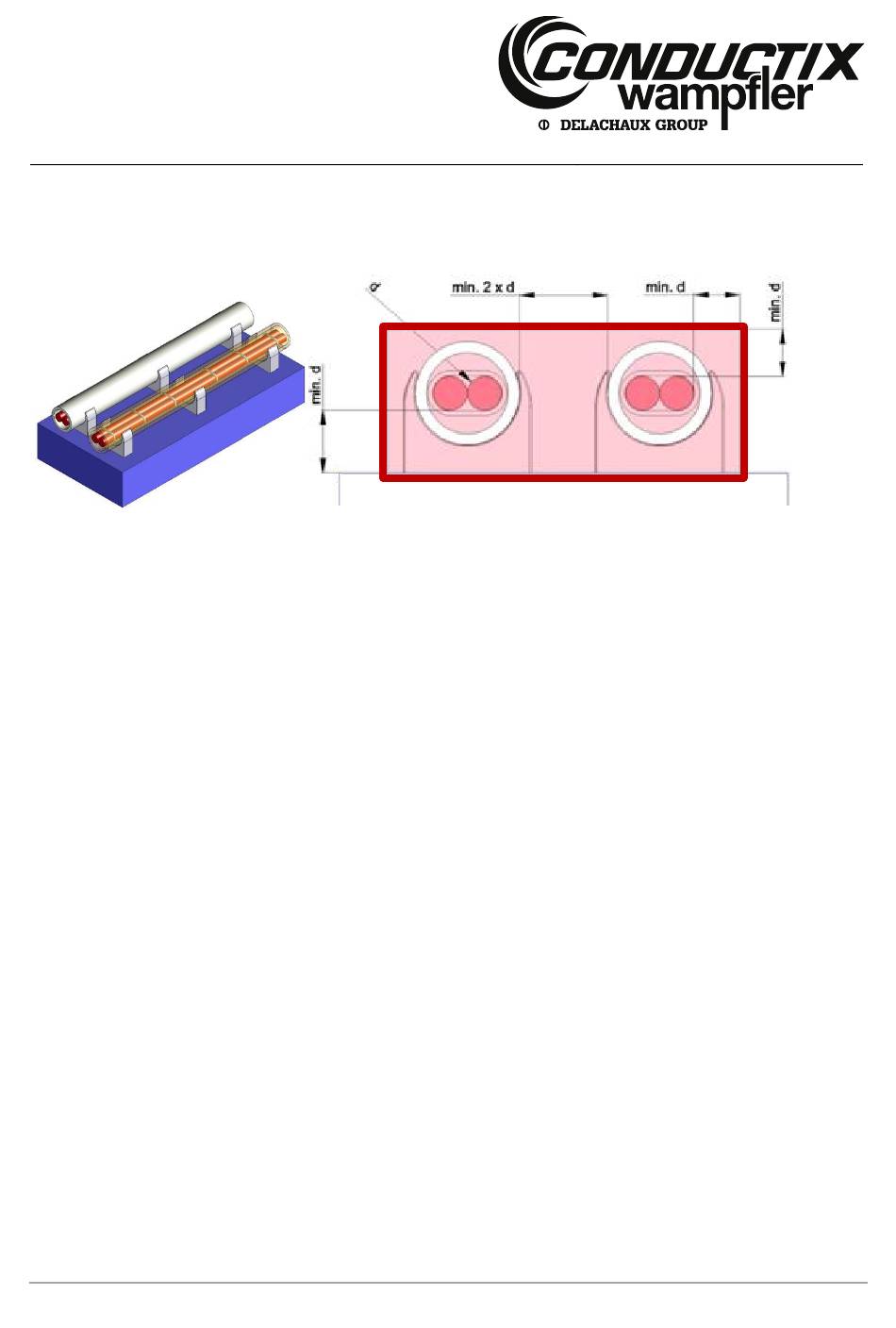

Abbildung 4.3: Bündelung einer Einspeisung und Mindestabstände zwischen parallelen Einspeiseabschnitten (d=16 mm – aufgerundeter Kabel-
durchmesser des IPT®-Kabels)
Allgemein ist ein Abstand von mindestens 32 mm zwischen parallelen Einspeisungen einzuhalten. In anderen Worten beträgt der
Abstand das Doppelte des aufgerundeten Durchmessers des IPT
-Kabels. Der tatsächliche Abstand kann schwer zu bestimmen
®
sein, da die IPT
-Kabel in den Kabelführungen installiert werden. Es wird daher empfohlen, den Abstand von den Außenkanten
®
dieser Kabelführungen zu verwenden. Ein größerer Abstand als der spezifizierte ist immer besser als ein kleinerer Abstand.
Selbst bei der Verwendung von Kabelführungen müssen die IPT
-Kabel mit Kabelbindern gebündelt werden, um das Magnetfeld
®
zu verringern. So wird außerdem die Stabilität des IPT
-Systems sichergestellt, indem die Induktivität der Leitung konstant gehal-
®
ten wird. Es ist aufgrund des größeren Magnetfelds und einer höheren Induktivität pro Meter der Einspeisung nicht zulässig, jedes
IPT
-Kabel in eine eigene Kabelführung zu legen. Bei 2 parallelen Einspeisungen in jeweils einer eigenen Kabelführung sind die
®
vorgegebenen Abstände in Abbildung 4.3 einzuhalten.
MV9100-0038-DE
www.conductix.com
übersetztes Dokument
Seite 7 von 39
