Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A

12 EHB-Umkehrpunkt

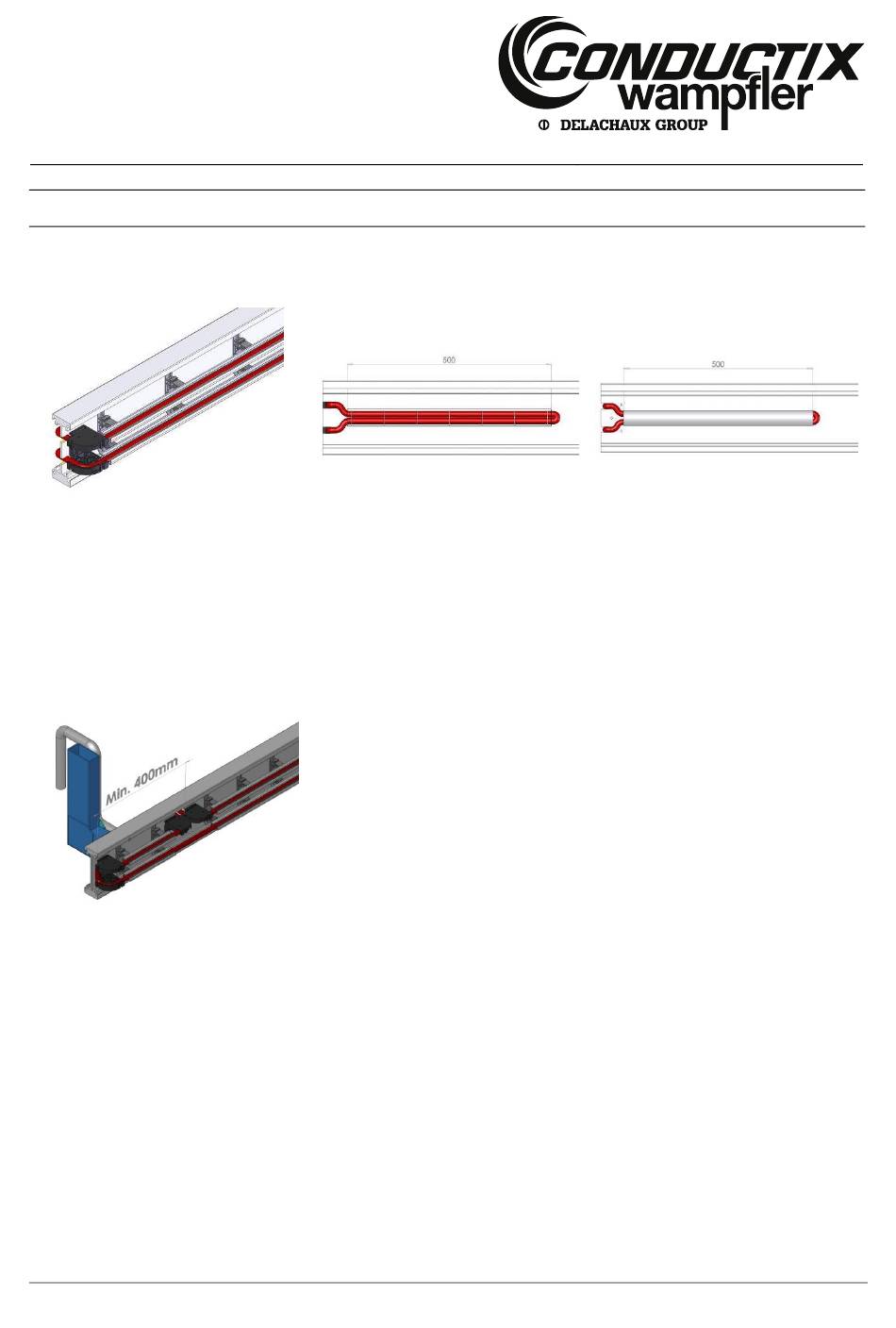

12.1 EHB-Umkehrpunkt am Profilende

12.1
Ein Umkehrpunkt kann am Ende einer
EHB-Schiene ohne angrenzende Einspei-
sekonverter, Kondensatorboxen
platziert werden.
12.4
Halten Sie den Mindestabstand von
400 mm zwischen 2 Leitungselementen
(z. B. Umkehrpunkt an Leitungsende und
Einspeisung für Kondensatorbox etc.) ein,
um Interferenzen mit dem Magnetfeld zu
vermeiden.
MV9100-0038-DE
www.conductix.com
12.2
Auf der Rückseite der Schiene muss eine
ca. 500 mm lange Schleife verbleiben, um
etc. z. B. eine weitere Kondensatorbox anzu-
schließen. Solange keine Kondensatorbox
angeschlossen ist, wird das Kabel wie ein
Einspeisungsbereich installiert...
übersetztes Dokument
12.3
... (die Kabel sind zusammengebunden
und der Bereich frei von ferromagneti-
schen Materialien muss eingehalten
werden). Es wird die Verwendung eines
nicht ferromagnetischen
empfohlen, um die Kabelschleife zu
schützen.
Schlauches
Seite 24 von 39
