Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A

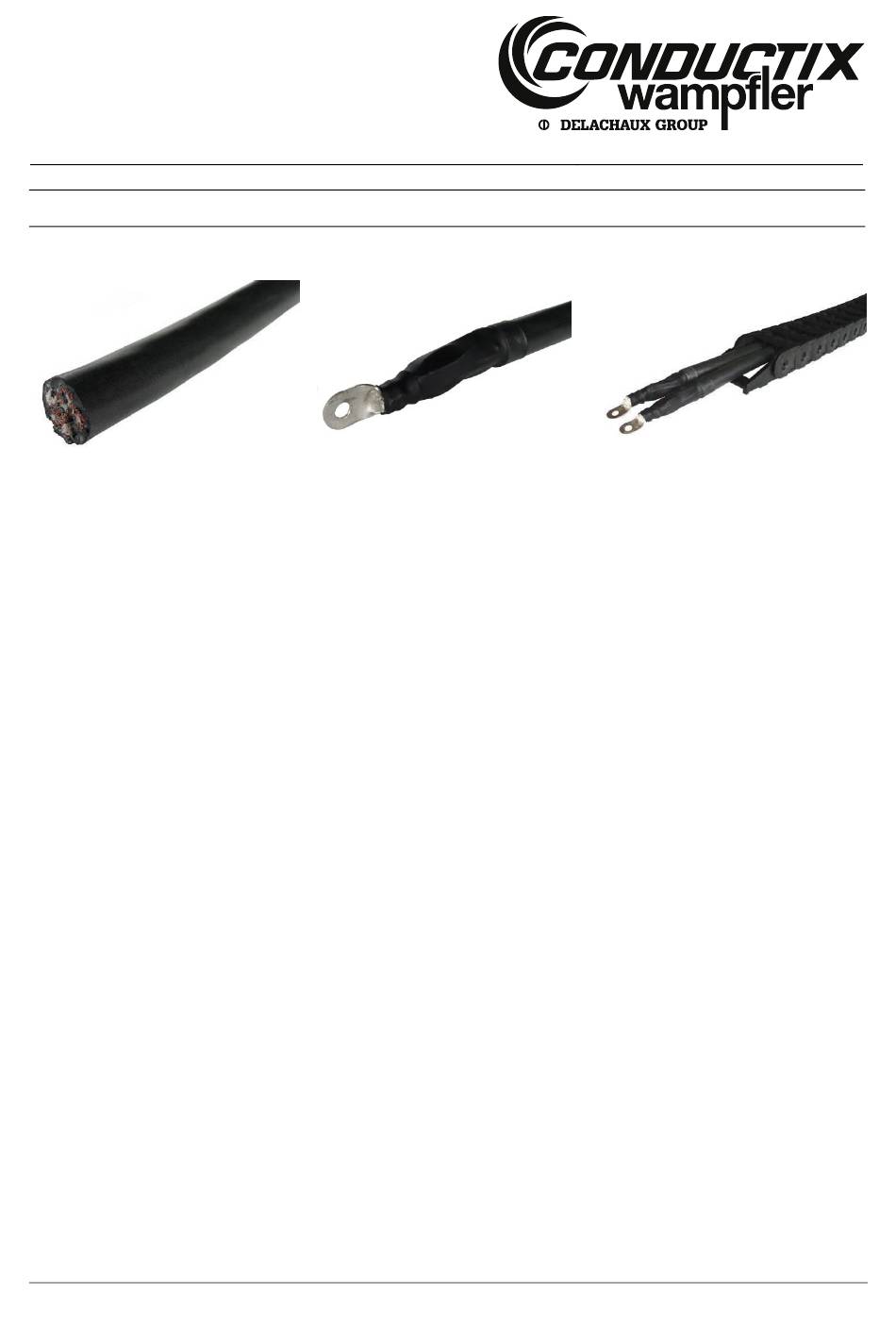

16 Flexible Kabelendverschlüsse
16.1
Bei dauerversorgten Weichen oder Hebern
(durch eine Energieführungskette) wird ein
spezielles flexibles Kabel verwendet.
Für einen ordnungsgemäßen Anschluss
des Kabels im Verteilerkasten wird der
Kabelschuh an die Leitungsenden angelö-
tet.
Schneiden Sie das Kabel zum Verschlie-
ßen auf die ordnungsgemäße Länge zu
und entfernen Sie 50 mm der äußeren
Isolierung.
MV9100-0038-DE
www.conductix.com
16.2
Entfernen Sie danach 20 mm der Isolierung
jedes Leiters. Schneiden Sie die Drähte zu.
Platzieren Sie einen Kabelschuh über allen
Drähten und crimpen Sie den Kabelschuh.
Verlöten Sie den Kabelschuh dann in einem
Lötbad, um eine ordnungsgemäße Verbin-
dung zwischen Drähten und Kabelschuh
herzustellen. Schließen Sie die Vorberei-
tung
durch
das
Hinzufügen
Schrumpfschlauchs
entsprechend
Abbildung ab. Der Anschluss muss durch
Personal der Conductix-Wampfler GmbH
erfolgen.
übersetztes Dokument
16.3
Führen Sie 2 Kabel in die Kette ein.
Befestigen Sie die Kabel an beiden
Enden mithilfe der entsprechenden
Montageplatte.
eines
der
Seite 34 von 39
