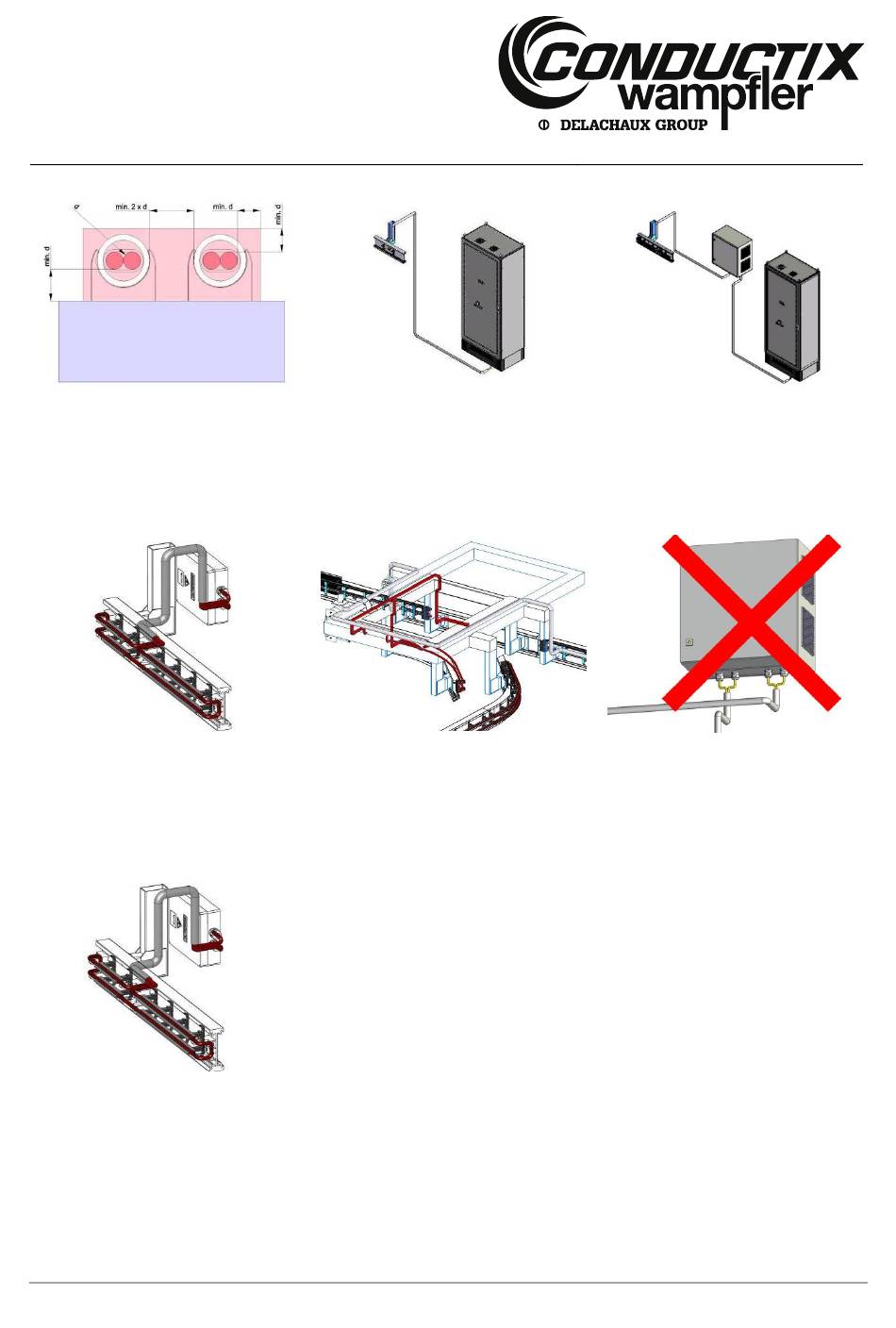

Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A
9.7
Der Bereich, der für zwei parallele Zu-
führstrecken frei von Metallen sein muss,
ist in der Abbildung markiert (wo
d = 16 mm der aufgerundete Durchmes-
ser des IPT
-Kabels ist).
®
9.10
Die Verbindung zwischen der Leitung und
einer Kondensatorbox wird als Zuführstre-
cke umgesetzt.
9.13
Zuführstrecken müssen so kurz wie mög-
lich sein. Denken Sie jedoch an die Hüll-
kurve, die bleiben muss, um die bewegli-
chen Teile der Elektrohängebahn nicht zu
blockieren.
MV9100-0038-DE
www.conductix.com
9.8
Die Zuführstrecken werden für eine Verbin-
dung zwischen dem Einspeisekonverter und
dem EHB-Startpunkt...
9.11
Zuführstrecken werden auch zur Installation
entlang von Metallstrukturen (z. B. Weichen)
verwendet, um das Kabel von einem Punkt
zu einem anderen zu verlegen.
übersetztes Dokument
9.9
... zwischen dem Einspeisekonvertor
und der Track Tuning Box und dem
EHB-Startpunkt verwendet.
9.12
Die Kabel zu einer Track Tuning Box
etc. müssen in Installationsrichtung
verlegt werden, um überkreuzte Ein-
speisungskabel oder sogar überkreuzte
Leitungen zu vermeiden.
Seite 16 von 39
