Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A

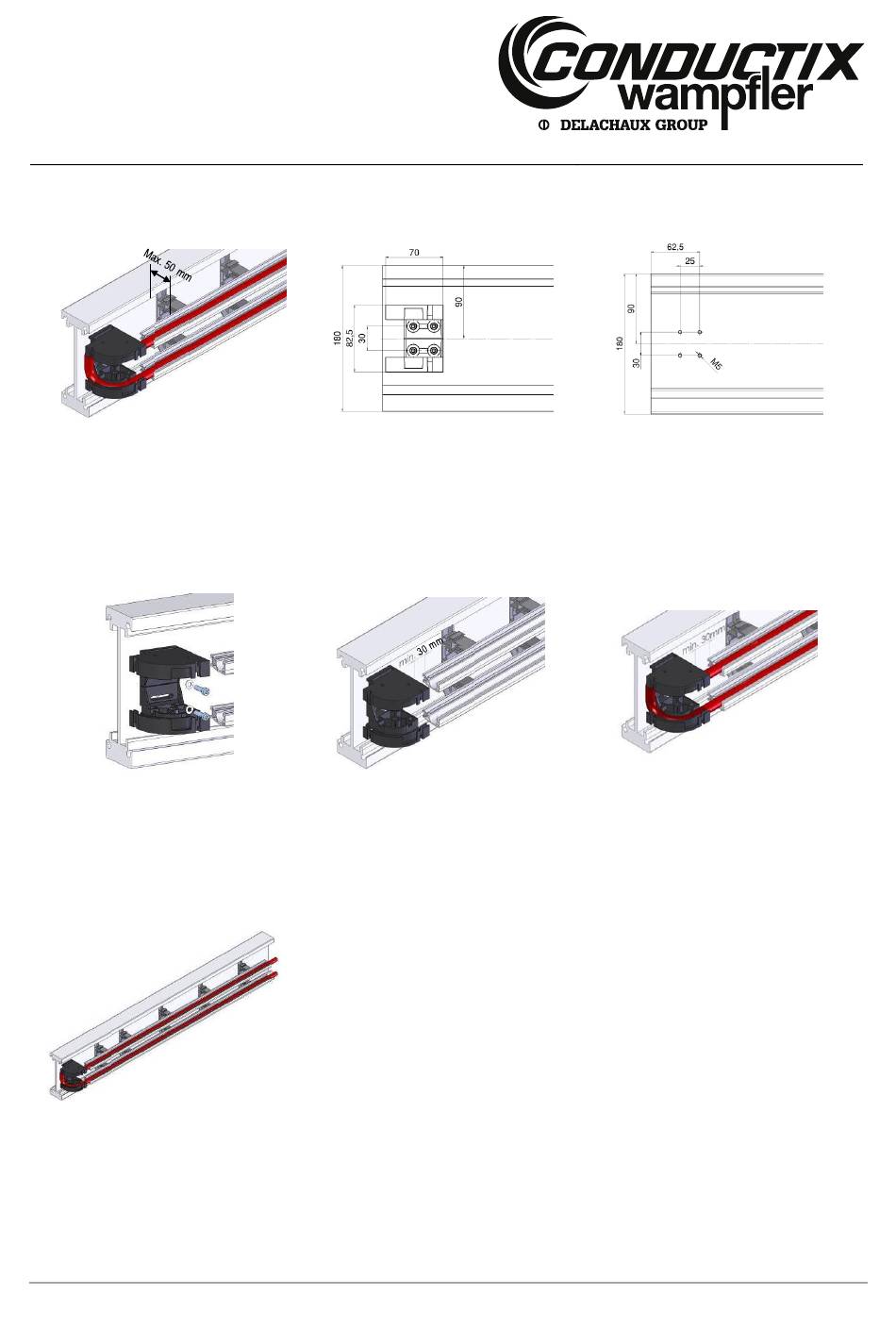

10.3 Montage der Leitungshalterung am Leitungsende
10.19
Leitungshalterungen führen das Kabel an
den Ein-/Austrittspunkten der Leitung.
Sie werden für Einspeisungspunkte,
Kondensatorbox-Ausgänge und Umkehr-
punkte verwendet.
10.22
Die Leitungshalterung ist an der Schiene
zu montieren.
Hinweis: Verwenden Sie nur Original-
oder A4-Schrauben für die Leitungs-
halterung!
10.25
Verwenden Sie die beschriebene Kabel-
führung an jedem Aluminiumprofilende
(EHB-Start- oder Endpunkte, Weichen,
Heber etc.).
MV9100-0038-DE
www.conductix.com
10.20
Abmessungen der Leitungshalterung.
Montieren Sie die Leitungshalterung bei
asymmetrischen Schienenquerschnitten
mittig in der Aussparung.
10.23
Lassen Sie für eine thermische Ausdeh-
nung einen Abstand von mind. 30 mm
zwischen der Leitungshalterung und dem
Verbindungsprofil.
übersetztes Dokument
10.21
Montagebohrungen für die Leitungs-
halterung.
Hinweis: Befestigen Sie jede Leitungs-
halterung mit 2 Schrauben!
10.24
Das Kabel wird zur Montage einfach in
die Leitungshalterung geklemmt.
