Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A

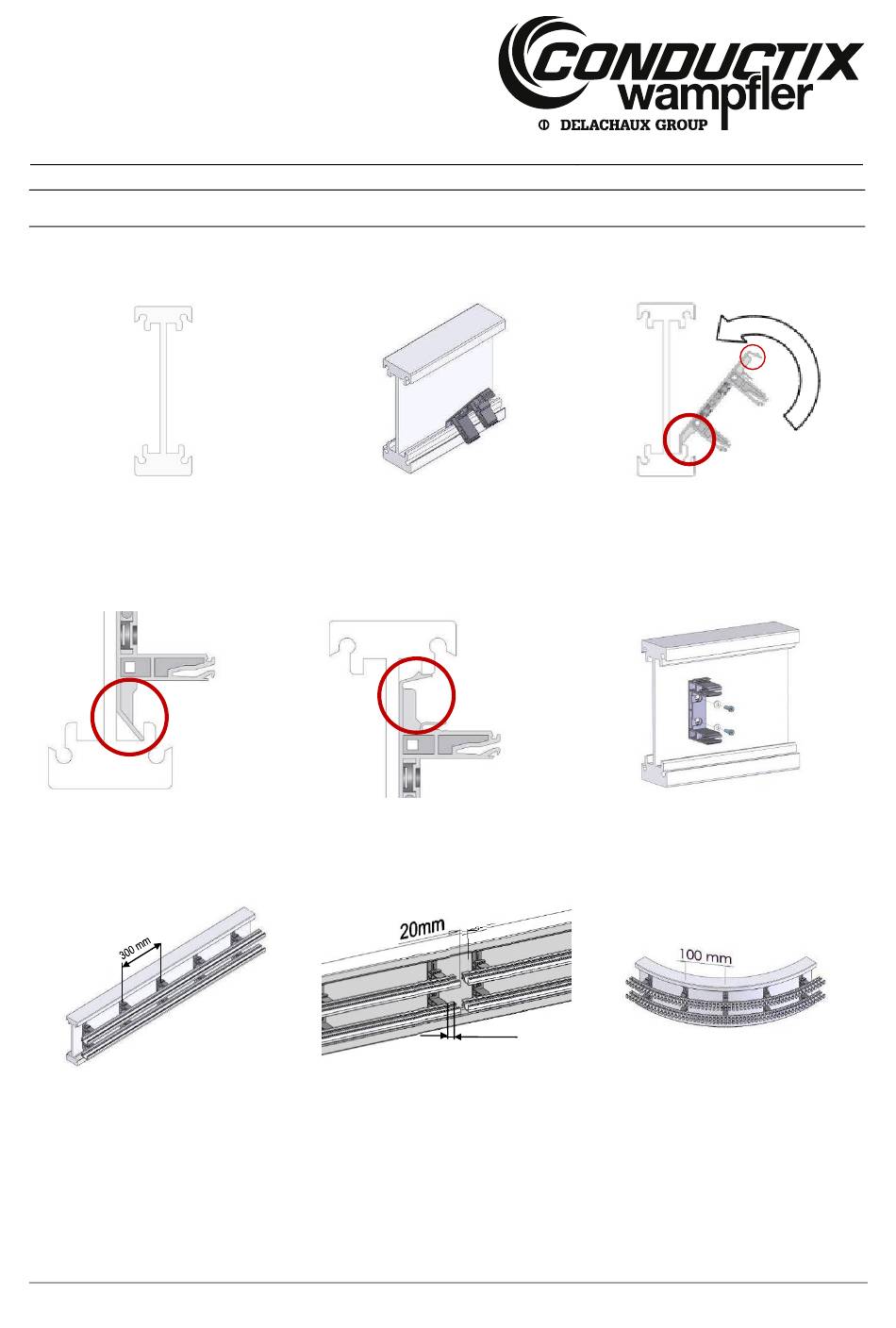

10 Montage von Leitungshalterung, Einspeisungshalterung und Profil
10.1 Montage der Leitungshalterung
10.1
Leitungshalterungen sind die Basis für
das Profil, das das IPT
-Kabel führt (sie-
®
he Kapitel 10.2). Für jeden Schienen-
querschnitt...
10.4
... der Leitungshalterung und befestigen
Sie den oberen um 90° angewinkelten
Teil der Leitungshalterung...
10.7
Der Abstand zwischen den Leitungshalte-
rungen an geraden Schienen mit Vollprofil
muss 300 mm betragen.
MV9100-0038-DE
www.conductix.com
10.2
... gibt es eine spezielle Leitungshalterung.
Prüfen Sie, ob die Leitungshalterung in das
Aluminiumprofil passt.
10.5
... im Aluminiumprofil.
Wenn keine passende Leitungshalterung
für die Schiene verfügbar ist...
Max. 20 mm
10.8
Versuchen Sie, eine Leitungshalterung an
jedem Wechsel von 2 Profilen zu platzieren,
um die Verbindung zu befestigen.
übersetztes Dokument
10.3
Beginnen Sie unten mit dem unteren um
45° angewinkelten Teil...
10.6
... gibt es spezielle Leitungshalterungen,
die mit Edelstahlschrauben montiert
werden können.
10.9
Platzieren Sie eine Leitungshalterung alle
100 mm bei gebogenen Schienen mit einem
Radius von bis zu 1,5 m, alle 200 mm bei
einem Radius von bis zu 3 m und alle
250 mm bei einem Radius von mehr als 3 m.
Seite 18 von 39
