Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A
11 EHB-Start- und Endpunkte
11.1 EHB-Startpunkt am Profilende
11.1

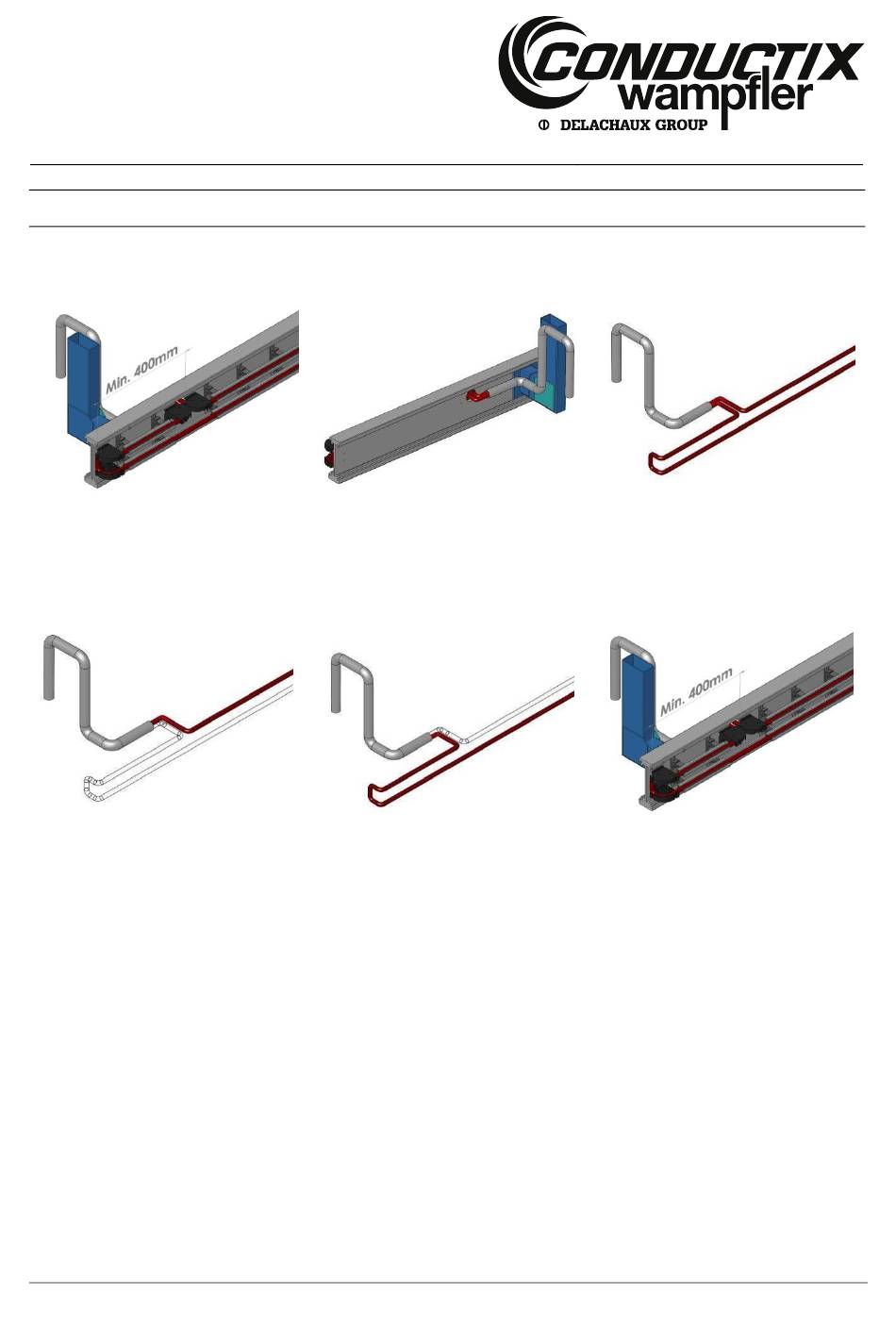

Für Start/Ende der Leitung am Start/Ende
der Schiene zeigt Abbildung 11.1 die
typische Verkabelung.
11.4
Verlegen Sie 1 Kabel durch die Bohrung
und nach links zum Kabel entlang der
Leitung.
MV9100-0038-DE
www.conductix.com
11.2
Eine Bohrung mit einem Durchmesser von
48 mm muss...
11.5
Verlegen Sie das andere Einspeisungs-
kabel durch die Bohrung, nach rechts zum
Profilende, durch den Umkehrpunkt und
weiter entlang der Leitung.
übersetztes Dokument
11.3
... für die Verkabelung durch die Alumini-
umschiene gebohrt werden.
11.6
Der Mindestabstand zwischen 2 Leitungs-
elementen (z. B. Einspeisung für Konden-
satorbox etc.) beträgt 400 mm, um Interfe-
renzen mit dem Magnetfeld zu vermeiden.
Seite 22 von 39
