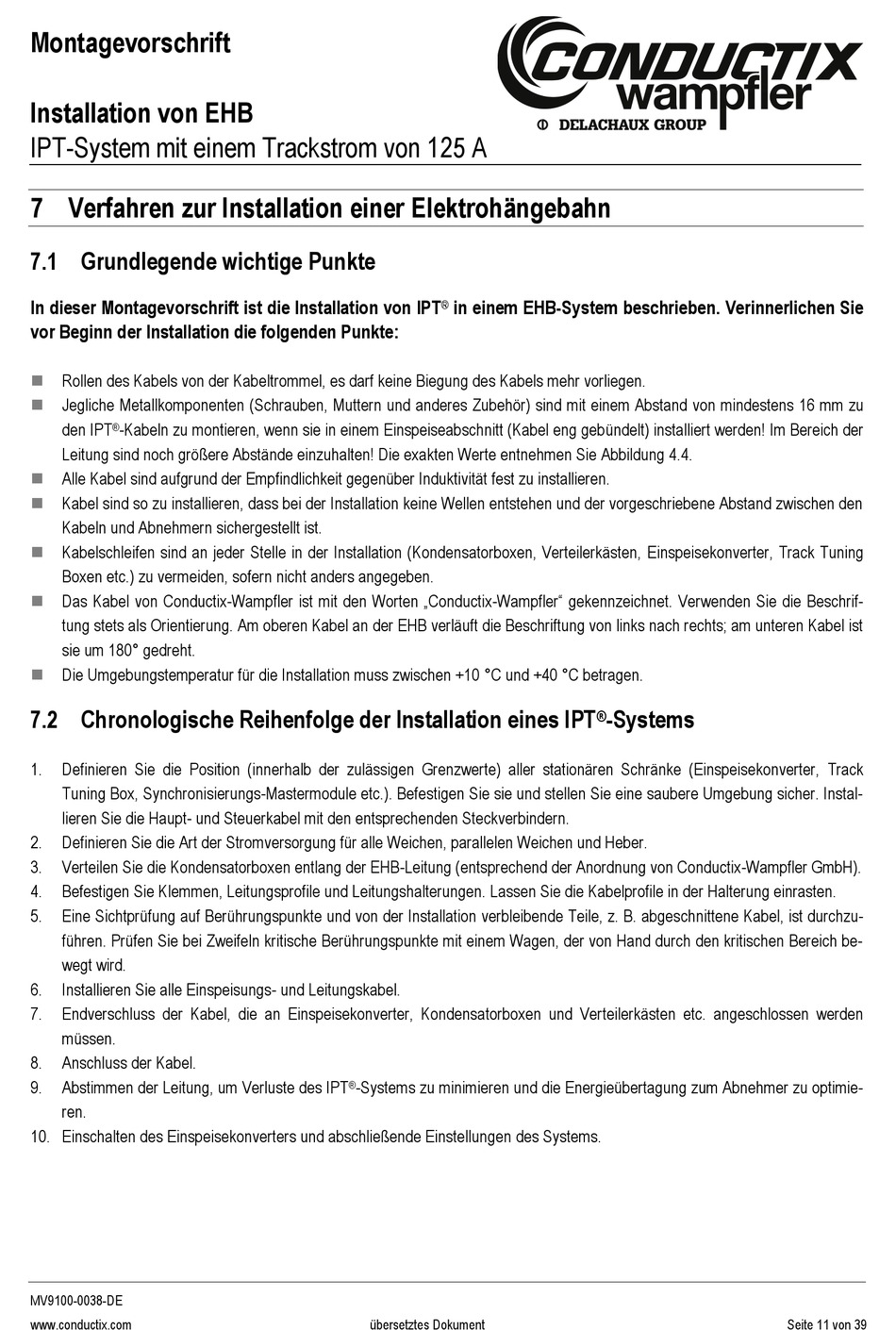

Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A
7 Verfahren zur Installation einer Elektrohängebahn
7.1 Grundlegende wichtige Punkte
In dieser Montagevorschrift ist die Installation von IPT
vor Beginn der Installation die folgenden Punkte:
Rollen des Kabels von der Kabeltrommel, es darf keine Biegung des Kabels mehr vorliegen.
Jegliche Metallkomponenten (Schrauben, Muttern und anderes Zubehör) sind mit einem Abstand von mindestens 16 mm zu
den IPT
-Kabeln zu montieren, wenn sie in einem Einspeiseabschnitt (Kabel eng gebündelt) installiert werden! Im Bereich der
®
Leitung sind noch größere Abstände einzuhalten! Die exakten Werte entnehmen Sie Abbildung 4.4.
Alle Kabel sind aufgrund der Empfindlichkeit gegenüber Induktivität fest zu installieren.
Kabel sind so zu installieren, dass bei der Installation keine Wellen entstehen und der vorgeschriebene Abstand zwischen den
Kabeln und Abnehmern sichergestellt ist.
Kabelschleifen sind an jeder Stelle in der Installation (Kondensatorboxen, Verteilerkästen, Einspeisekonverter, Track Tuning
Boxen etc.) zu vermeiden, sofern nicht anders angegeben.
Das Kabel von Conductix-Wampfler ist mit den Worten „Conductix-Wampfler" gekennzeichnet. Verwenden Sie die Beschrif-
tung stets als Orientierung. Am oberen Kabel an der EHB verläuft die Beschriftung von links nach rechts; am unteren Kabel ist
sie um 180° gedreht.
Die Umgebungstemperatur für die Installation muss zwischen +10 °C und +40 °C betragen.
7.2 Chronologische Reihenfolge der Installation eines IPT
1.
Definieren Sie die Position (innerhalb der zulässigen Grenzwerte) aller stationären Schränke (Einspeisekonverter, Track
Tuning Box, Synchronisierungs-Mastermodule etc.). Befestigen Sie sie und stellen Sie eine saubere Umgebung sicher. Instal-
lieren Sie die Haupt- und Steuerkabel mit den entsprechenden Steckverbindern.
2.
Definieren Sie die Art der Stromversorgung für alle Weichen, parallelen Weichen und Heber.
3.
Verteilen Sie die Kondensatorboxen entlang der EHB-Leitung (entsprechend der Anordnung von Conductix-Wampfler GmbH).
4.
Befestigen Sie Klemmen, Leitungsprofile und Leitungshalterungen. Lassen Sie die Kabelprofile in der Halterung einrasten.
5.
Eine Sichtprüfung auf Berührungspunkte und von der Installation verbleibende Teile, z. B. abgeschnittene Kabel, ist durchzu-
führen. Prüfen Sie bei Zweifeln kritische Berührungspunkte mit einem Wagen, der von Hand durch den kritischen Bereich be-
wegt wird.
6.
Installieren Sie alle Einspeisungs- und Leitungskabel.
7.
Endverschluss der Kabel, die an Einspeisekonverter, Kondensatorboxen und Verteilerkästen etc. angeschlossen werden
müssen.
8.
Anschluss der Kabel.
9.
Abstimmen der Leitung, um Verluste des IPT
ren.
10. Einschalten des Einspeisekonverters und abschließende Einstellungen des Systems.
MV9100-0038-DE
www.conductix.com
in einem EHB-System beschrieben. Verinnerlichen Sie
®
-Systems zu minimieren und die Energieübertagung zum Abnehmer zu optimie-
®
übersetztes Dokument
-Systems
®
Seite 11 von 39
