Montagevorschrift
Installation von EHB
IPT-System mit einem Trackstrom von 125 A
8.2.2
Kabelausrichtung zum Einspeisekonverter

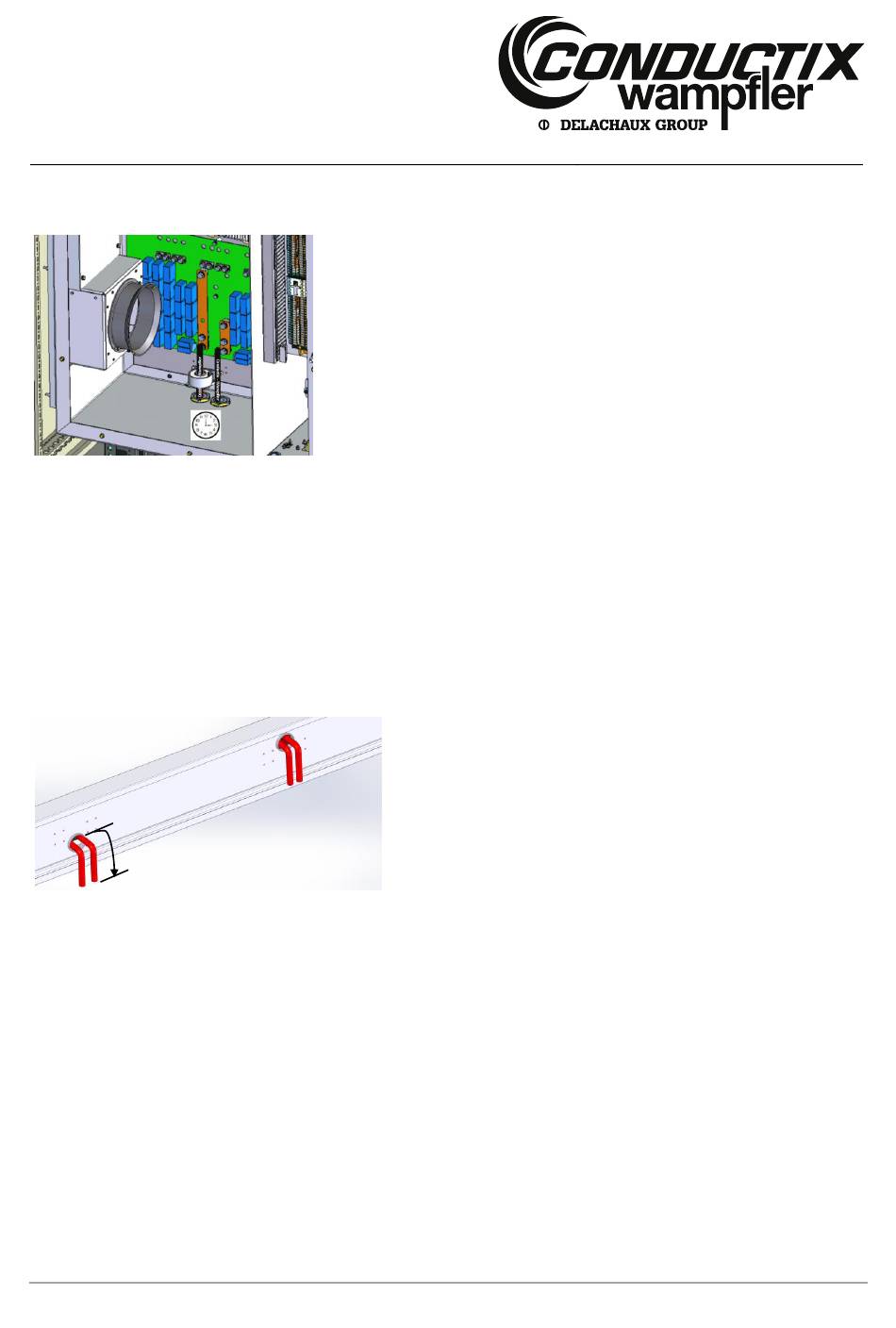

Abbildung 8.3: Kabelausrichtung zum Einspeisekonverter
Die Ausrichtung des Leitungskabels zum Einspeisekonverter muss ähnlich der Kabelausrichtung auf der Leitung sein.
Die Beschriftung „Conductix-Wampfler" auf dem Kabel sollte immer im Uhrzeigersinn sein.
8.3 Abschneiden von Kabeln
Achten Sie bei der Installation auf eine ausreichende Kabellänge (jeweils mind. 1000 mm, wenn keine andere Länge vorgegeben
ist) für den Anschluss an die Kondensatorboxen oder anderen stationären Komponenten. Eine unzureichende verbleibende Kabel-
länge kann den Austausch von gesamten Kabelabschnitten zur Folge haben.
Min. 1000 mm
Abbildung 8.4: Abschneiden von Kabeln
Die allgemein empfohlene verbleibende Kabellänge ist 1000 mm (Länge hinter der Schiene nach der Vormontage, vor der Inbe-
triebnahme). Unter speziellen Bedingungen kann es erforderlich sein, ein längeres Kabel zu haben. Wenn ein Anhaltspunkt dafür
vorliegt, dass das verbleibende Kabel länger als 1000 mm sein muss, schneiden Sie das Kabel entsprechend der spezifischen
Projektdokumentation oder nur mit Genehmigung des Bauleiters ab.
8.4 Vorbereitung von Kabelenden
Für das Vorbereiten von Kabelenden und das Löten von Kabelschuhen sind spezielle Fähigkeiten und Geräte erforderlich. Daher
können diese Arbeiten nur von Personal der Conductix Wampfler GmbH oder Personal, das von der Conductix Wampfler GmbH
geschult und dazu autorisiert wurde, durchgeführt werden. Weitere Details finden Sie in Kapitel 7.
MV9100-0038-DE
www.conductix.com
übersetztes Dokument
Seite 13 von 39
