2. Einbau

2.1 Zusammenbau

Der Zusammenbau von Ventil und Antrieb
kann vor oder nach dem Einbau des Stellven-
tiles in die Rohrleitung erfolgen.
DN 15 bis 100
Stellantrieb mit Überwurfmutter (7) am
Balggehäüse (6) des Ventiles verschrauben.
Darauf achten, daß Steuerleitungsanschluß
(18 ) zur Vordruckseite hin ausgerichtet ist.
DN 125 bis 250 – Achtung!
Membranstange und Kegelstange müssen
miteinander verschraubt werden!
Bei nachträglicher Montage von Stellventil
und Antrieb muß kontrolliert werden, ob die-
se in ihren Ausführungen zusammenpassen:
Das Stellventil muß am Kegelstangenende
eine Gewindebohrung aufweisen.
Bei Ventilausführungen, die für den Anbau
eines Thermostaten vorgesehen waren (Tem-
peraturregler Typ 4) ist dort ein Gewindenip-
pel eingeschraubt – dieser muß entfernt wer-
den! Der Stellantrieb muß am Membranstan-
genende einen Gewindezapfen haben! Aus-
führungen ohne diesen Zapfen sind nicht ver-
wendbar.
Antrieb an das Ventiloberteil setzen und vor-
sichtig bis zum Anschlag einschrauben, dann
bis max. 1 Umdrehung zurückdrehen.
Antrieb festhalten und mit Überwurfmutter
(7) fest am Balggehäuse verschrauben.
Auf richtige Lage des Steuerleitungsanschlus-
ses zur Vordruckseite hin achten.
1

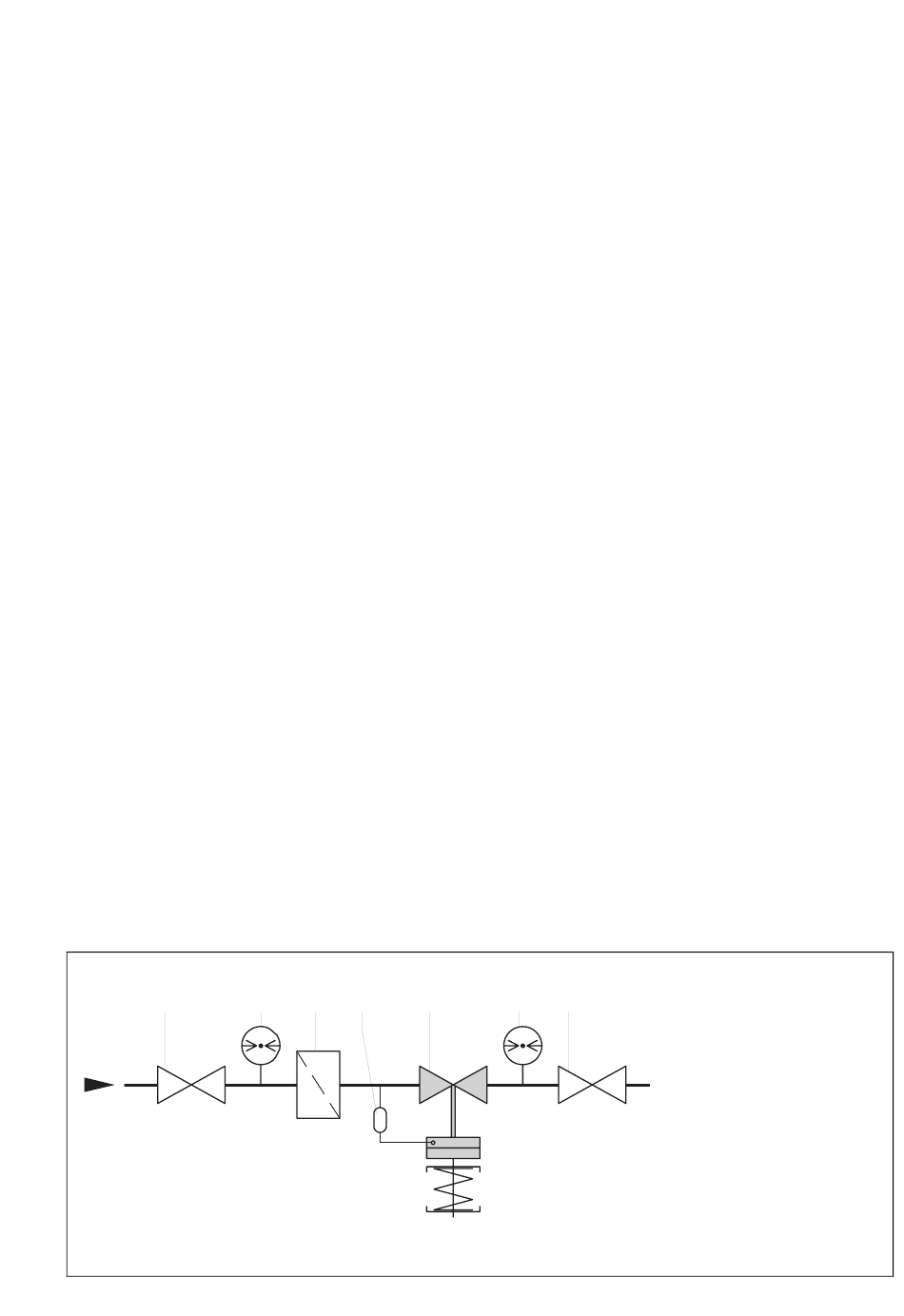

Bild 3 ⋅ Einbaubeispiel
2 3 4 5

2.2 Einbaulage

Das Überströmventil ist in die waagerecht
verlaufende Rohrleitung mit nach unten hä-
gendem Stellantrieb einzubauen. Die Durch-
flußrichtung muß mit dem Gehäusepfeil
übereinstimmen.
Bei der Wahl der Einbaustelle darauf achten,
daß der Regler nach Fertigstellung der Anla-
ge leicht zugänglich bleibt.
Der Regler muß spannungsfrei eingebaut
werden, gegebenenfalls die Rohrleitung in
der Nähe der der Anschlußflansche abstüt-
zen.
Abstützungen aber niemals am Ventil oder
Stellantrieb anbringen.
Die Rohrleitung muß vor dem Einbau des
Reglers sorfältig durchgespült werden, damit
vom Medium mitgeführte Dichtungsteile
Schweißperlen und andere Verunreinigun-
gen die einwandfreie Funktion und vor allen
Dingen den dichten Abschluß nicht beein-
trächtigen können.
Vor dem Überströmventil ist unbedingt ein
Schmutzfänger (SAMSON Typ 2) einzubau-
en.
2.3 Schmutzfänger
Der Schmutzfänger wird vor dem Überström-
ventil und der Druckentnahmestelle einge-
baut. Die Durchflußrichtung muß mit dem auf
dem Gehäuse aufgebrachten Pfeil überein-
stimmen. Der Siebkorb muß nach unten hän-
gen. Es ist darauf zu achten, daß genügend
Platz zum Ausbau des Siebes vorhanden ist.
6
7
1 Absperrventil
2 Manometer Vordruck
3 Schmutzfänger
4 Ausgleichgefäß
5 Überströmventil
6 Manometer Minderdruck
7 Absperrventil
3
