PHA*-F200*-B17-*
Inbetriebnahme

Toleranzbereich

Der Sensor stellt die Abweichungen in Richtung -X, +X, -Y, +Y als LED-Anzeige bereit. Die
Sollposition befindet sich innerhalb eines rechteckigen Toleranzbereichs. Abhängig von den X
- Abweichungen und Y - Abweichungen werden die LEDs wie folgt geschaltet.

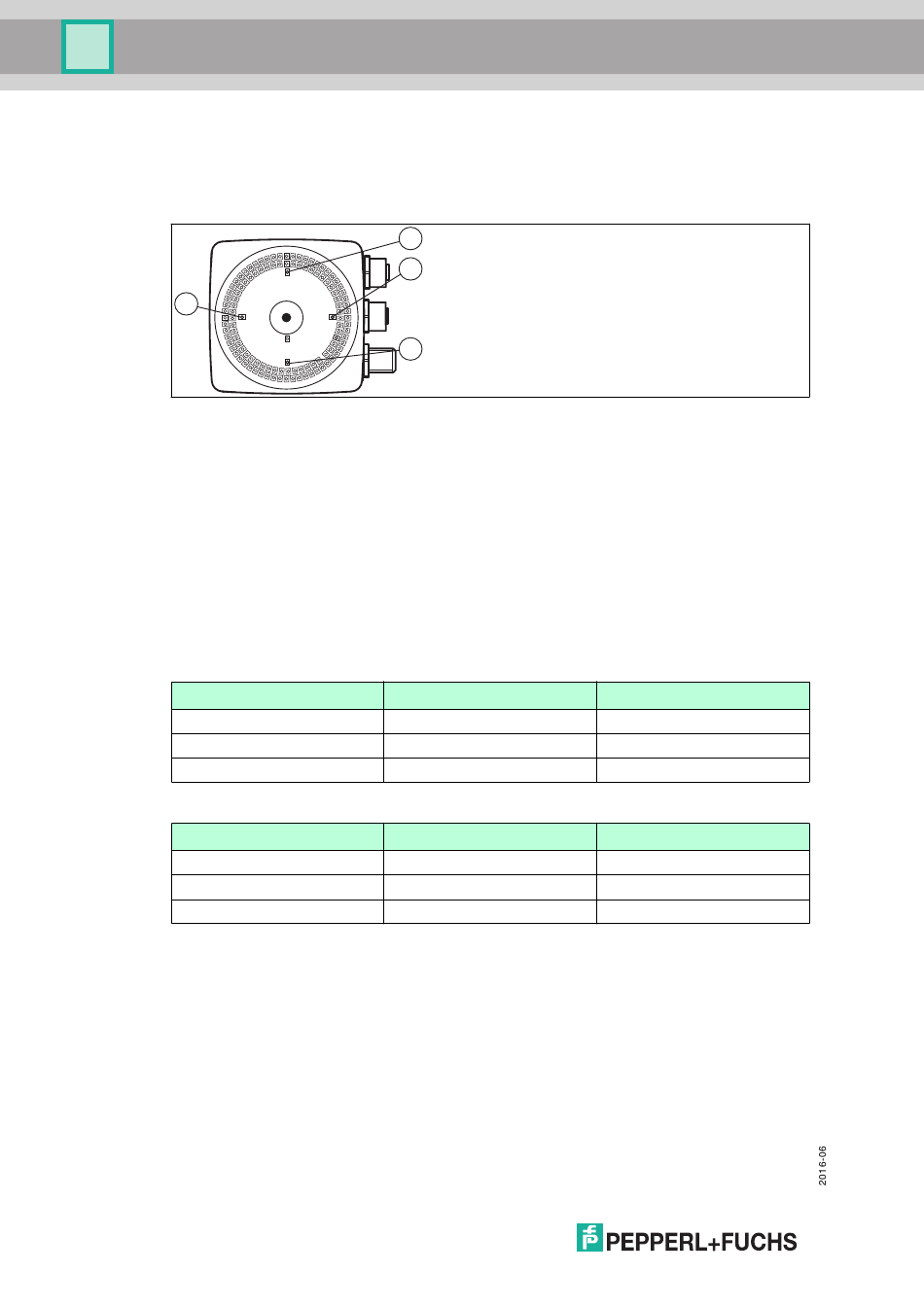

1
Abbildung 4.2
1. -X Position
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
2. -Y Position
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
3. +X Position
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
4. +Y Position
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
Toleranz in X-Richtung
LED -X Position
rot
aus
rot
Toleranz in Y-Richtung
LED -Y Position
rot
aus
rot
16
2
3
4
Anzeigen Kameraseite
LED +X Position
rot
rot
aus
LED +Y Position
rot
rot
aus
X-Richtung in Toleranz
X zu groß
X zu klein
Y-Richtung in Toleranz
Y zu groß
Y zu klein
