HBM PACEline CFW Montageanleitung Seite 41

CFW

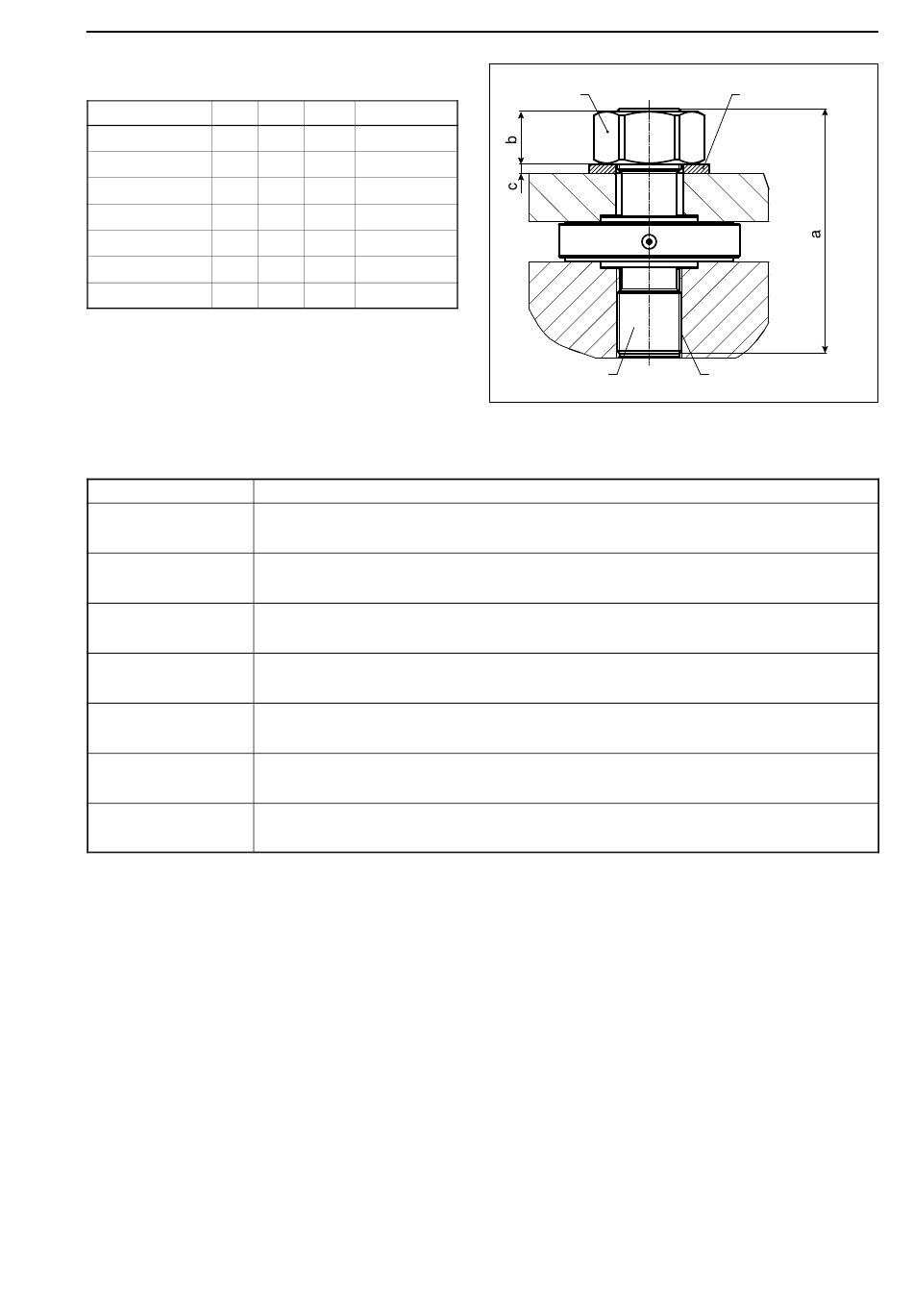

Vorspannsatz
Typ a
CPS/20kN 28
CPS/50kN 40
CPS/100kN 46
CPS/140kN 60
CPS/190kN 62
CPS/330kN 80
CPS/700kN 102 26
Lieferumfang
Bestellnummer
*)
1-CFW/20kN
1-CFW/50kN
1-CFW/100kN
1-CFW/140kN
1-CFW/190kN
1-CFW/330kN
1-CFW/700kN
*)
Der Typ CFW/20kN wird ohne Steckerschutz geliefert und verfügt nicht über das entsprechende
Gewinde.
A2587-5.2 en/de/fr
b c d
5 1,1 M5 x 0,5
8 1,6 M8 x 1
10 1,6 M10 x 1
12 2,5 M12 x 1
13 2,5 M14 x 1,5
19 3,0 M20 x 1,5
4,0 M27 x 2
Piezoelektrischer Kraftmessring CFW/20kN mit Prüfprotokoll und
Zentrierhülse
Piezoelektrischer Kraftmessring CFW/50kN mit Prüfprotokoll,
Steckerschutz und Zentrierhülse
Piezoelektrischer Kraftmessring CFW/100kN mit Prüfprotokoll,
Steckerschutz und Zentrierhülse
Piezoelektrischer Kraftmessring CFW/140kN mit Prüfprotokoll,
Steckerschutz und Zentrierhülse
Piezoelektrischer Kraftmessring CFW/190kN mit Prüfprotokoll,
Steckerschutz und Zentrierhülse
Piezoelektrischer Kraftmessring CFW/330kN mit Prüfprotokoll,
Steckerschutz und Zentrierhülse
Piezoelektrischer Kraftmessring CFW/700kN mit Prüfprotokoll,
Steckerschutz und Zentrierhülse
Mutter
Bolzen
41
Unterlegscheibe
Gewinde d
