Empfindlichkeit, die Sie für diesen Montageschritt am Ladungsverstärker ein­
stellen müssen.
Die Kontaktflächen, welche die Kraft auf den Piezoaufnehmer übertragen,
müssen plan, steif und sauber sein. Lackierungen müssen entfernt werden.
Bauteile, die direkt mit den Krafteinleitungsflächen des Kraftmessringes in
Berührung kommen, sollten mindestens eine Härte von 43 HRC aufweisen.
Die Kraftmessringe CFW müssen immer vorgespannt betrieben werden. Die
Vorspannung kann durch Schrauben oder Bolzen (siehe Anwendung des Vor­
spannsatzes CPS) erzeugt werden oder durch eine den Kraftmessring umge­
bene Maschinenstruktur. In jedem Fall arbeitet der Kraftmessring im Kraft­
nebenschluss, da das Bauteil, das die Vorspannung erzeugt, parallel zum
Kraftmessring montiert wird (parallel geschaltete Federn). Abb. 5.1 zeigt den
Einsatz unter Vorspannung durch die umgebende Konstruktion.

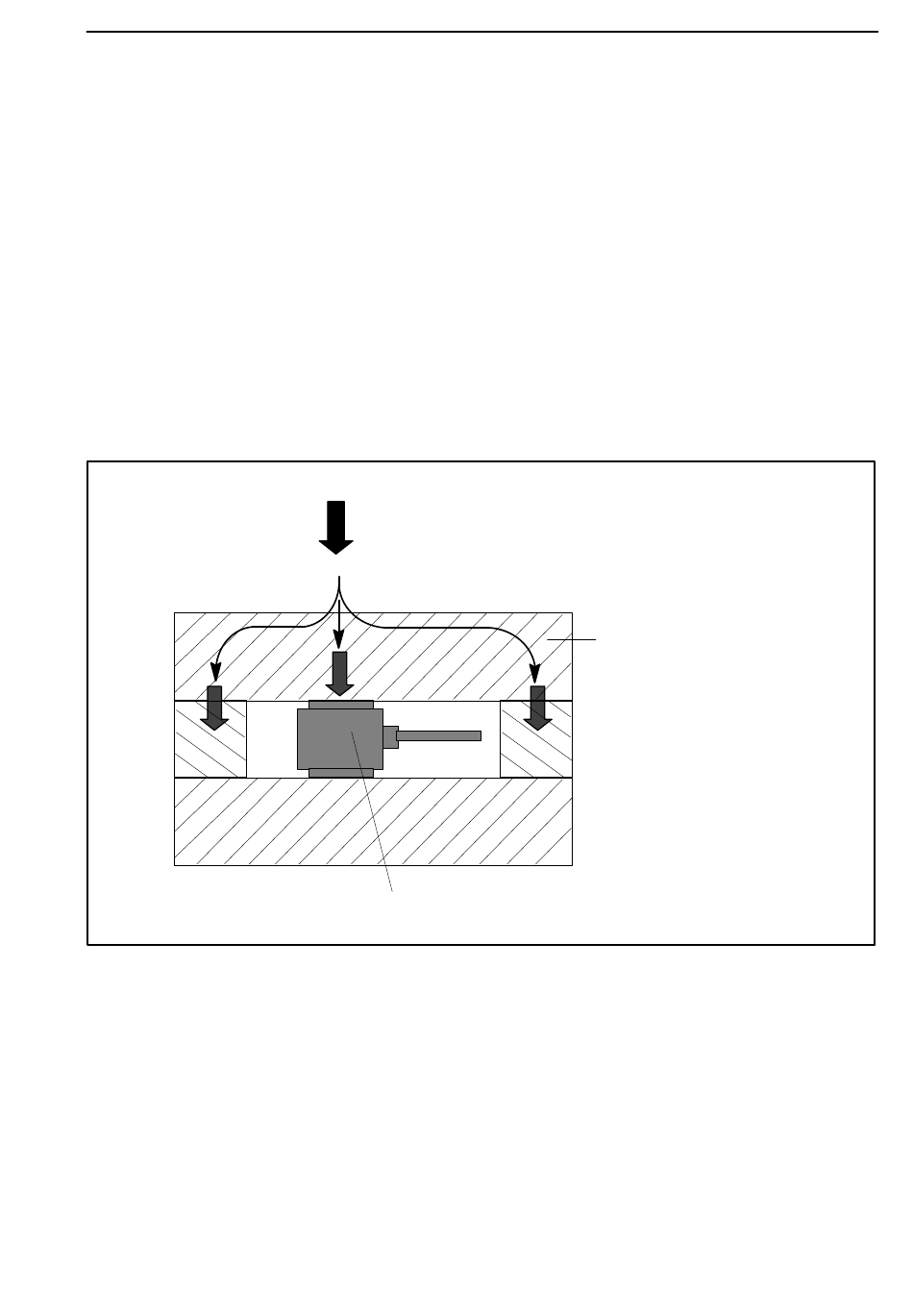

Abb. 5.1: Einbau des Kraftmessringes bei Kraftnebenschlussmessung und
Vorspannungserzeugung durch die umgebende Konstruktion
Durch diese Einbauanforderungen verringert sich die Empfindlichkeit der
Messkette. Deshalb ist in jedem Fall eine Kalibrierung (Einmessen) in der Ein­
bausituation notwendig. Hierzu stehen sowohl präzise Referenzkraftauf­
nehmer (z. B. Serie C18) zur Verfügung als auch die kalibrierten piezo­
elektrischen Sensoren der Serie CFT. Sie können eine Kalibrierung auch bei
HBM anfragen, das HBM‐Kalibrierlabor unterbreitet Ihnen gerne ein Angebot
für die Kalibrierung Ihrer vorgespannten Sensoren. Dies ist immer dann mög­
lich, wenn Ihre Konstruktion sich in unsere Kalibrieranlage einbauen lässt.
A2587-5.2 en/de/fr
F
Kraftmessring
umgebende Konstruktion
