HINWEIS
Vorspannkräfte müssen exakt in Messrichtung wirken, es darf kein Biegemo­
ment und keine Querkraft auftreten. Andernfalls kann der Aufnehmer zerstört
werden.
Zur Vorspannung mittels Bolzen bietet HBM Vorspannsätze an. Diese Vor­
spannsätze bestehen aus einem Bolzen, einer Mutter und einer Unterleg­
scheibe. Abb. 5.2 zeigt die Montage mit Hilfe des Vorspannsatzes CPS.
Zu messende Kraft
Kundenseitiges Bauteil

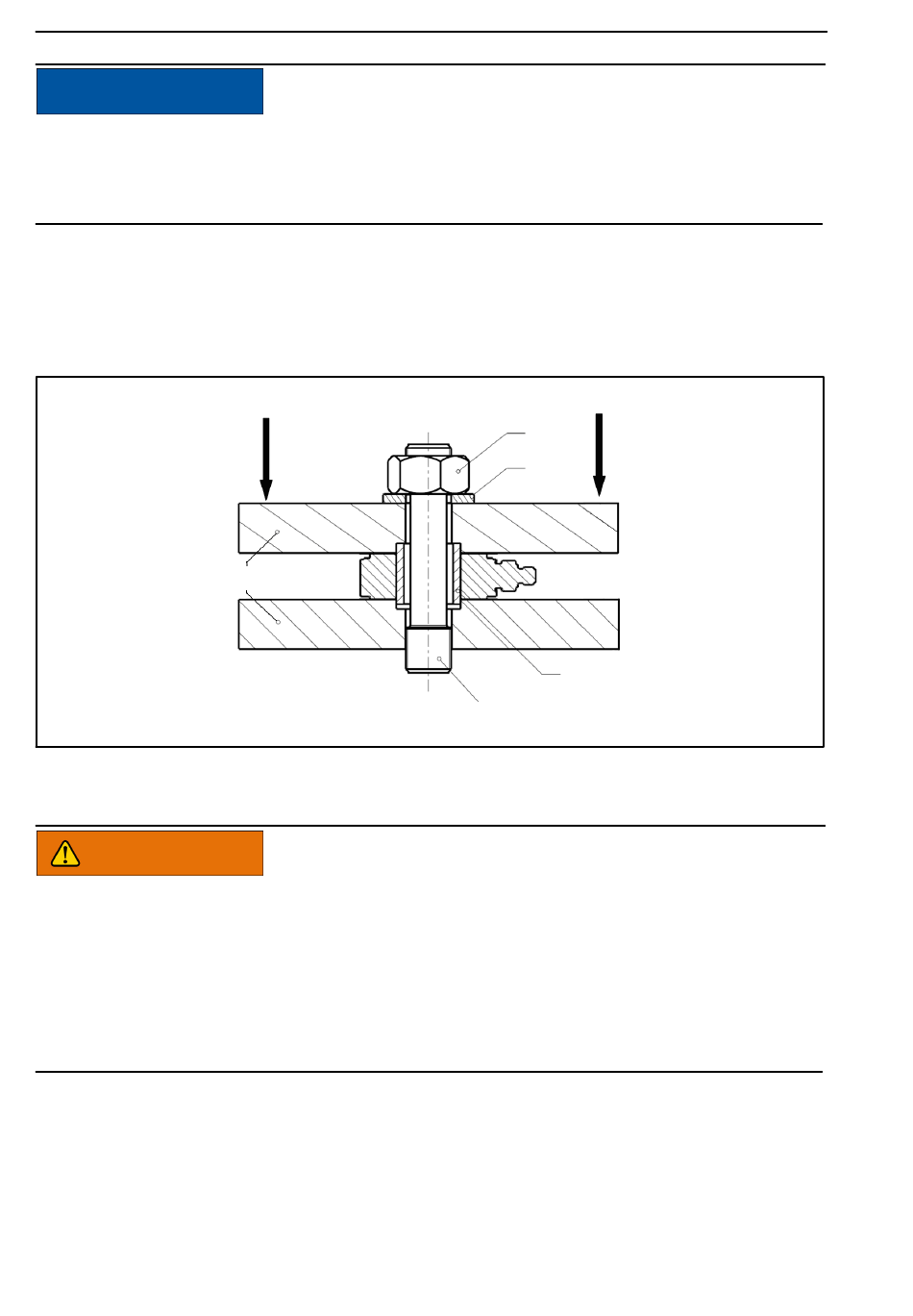

Abb. 5.2: Kraftmessring mit Vorspannsatz eingebaut
WARNUNG
Kraftmessringe der Serie CFW, die mit einem Vorspannsatz CPS mon­
tiert sind, dürfen nicht für die Messung von Zugkräften eingesetzt
werden. Es besteht Bruchgefahr, da die zulässige Belastung des CPS
überschritten werden kann. Dadurch können Gefahren für das Bedien­
personal der Anlage auftreten, in die der Aufnehmer eingebaut ist.
Die Vorspannsätze CPS sind nur für Belastungen mit Druckkräften ausgelegt.
Die Montage erfolgt wie aus der Zeichnung ersichtlich. Verwenden Sie die
beiliegende Unterlegscheibe unter der Mutter und beachten sie, dass die Vor­
spannsätze Feingewinde besitzen. Stellen Sie die Vorspannung durch
Messung am Kraftmessring ein. Die empfohlenen Werte für die Vorspannung
HBM
Zu messende Kraft
Mutter
Unterleg­
scheibe
Zentrierhülse
(Bestandteil des
Bolzen
Lieferumfangs des
Kraftmessrings)
