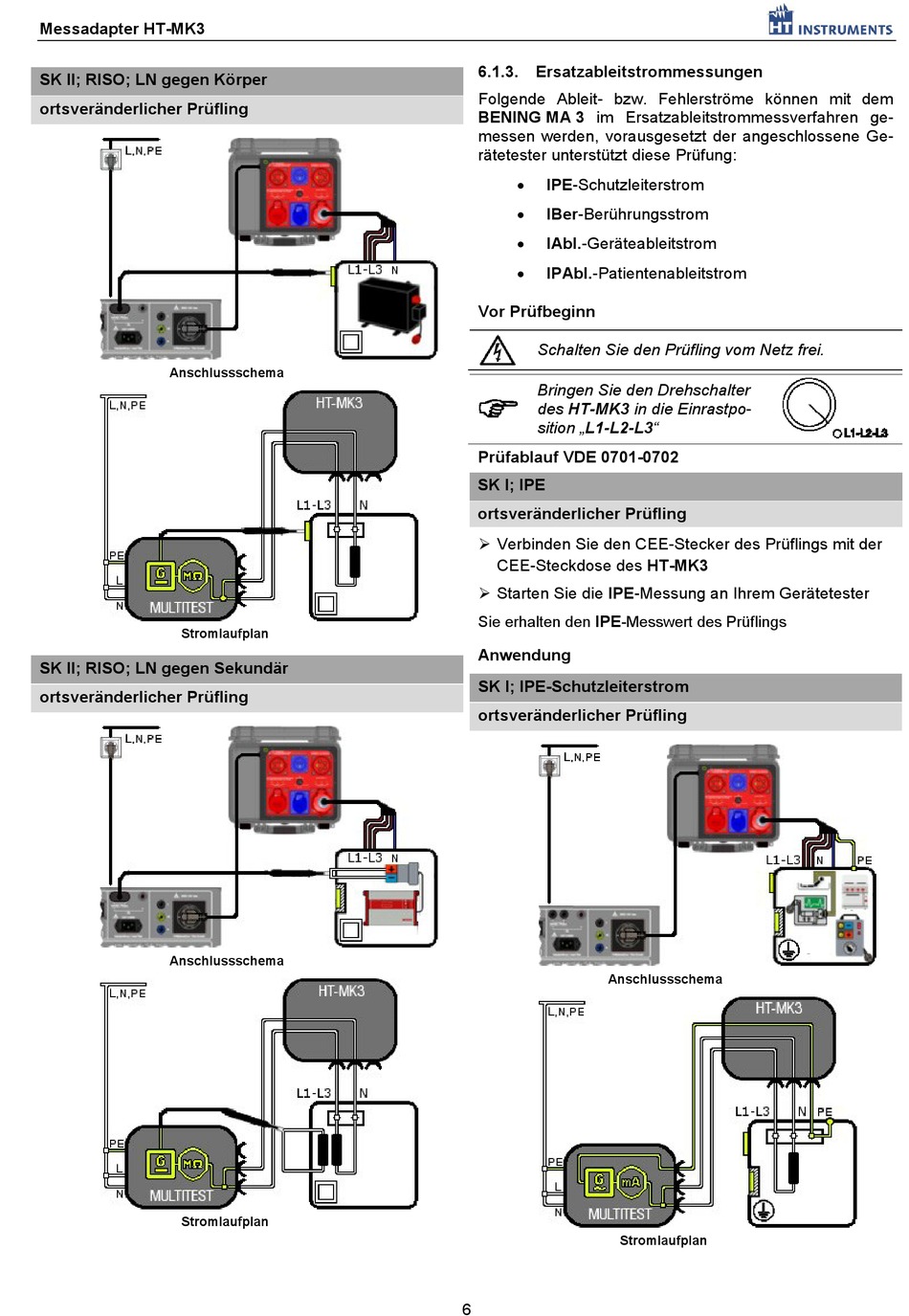

Messadapter HT-MK3
SK II; RISO; LN gegen Körper
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
SK II; RISO; LN gegen Sekundär
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
6.1.3.

Ersatzableitstrommessungen

Folgende Ableit- bzw. Fehlerströme können mit dem
BENING MA 3 im Ersatzableitstrommessverfahren ge-
messen werden, vorausgesetzt der angeschlossene Ge-
rätetester unterstützt diese Prüfung:
IPE-Schutzleiterstrom
IBer-Berührungsstrom
IAbl.-Geräteableitstrom
IPAbl.-Patientenableitstrom
Vor Prüfbeginn
Schalten Sie den Prüfling vom Netz frei.
Bringen Sie den Drehschalter
des HT-MK3 in die Einrastpo-
sition „L1-L2-L3"
Prüfablauf VDE 0701-0702
SK I; IPE
ortsveränderlicher Prüfling
 Verbinden Sie den CEE-Stecker des Prüflings mit der
CEE-Steckdose des HT-MK3
 Starten Sie die IPE-Messung an Ihrem Gerätetester
Sie erhalten den
IPE -Messwert des Prüflings
Anwendung
SK I; IPE-Schutzleiterstrom
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
6
