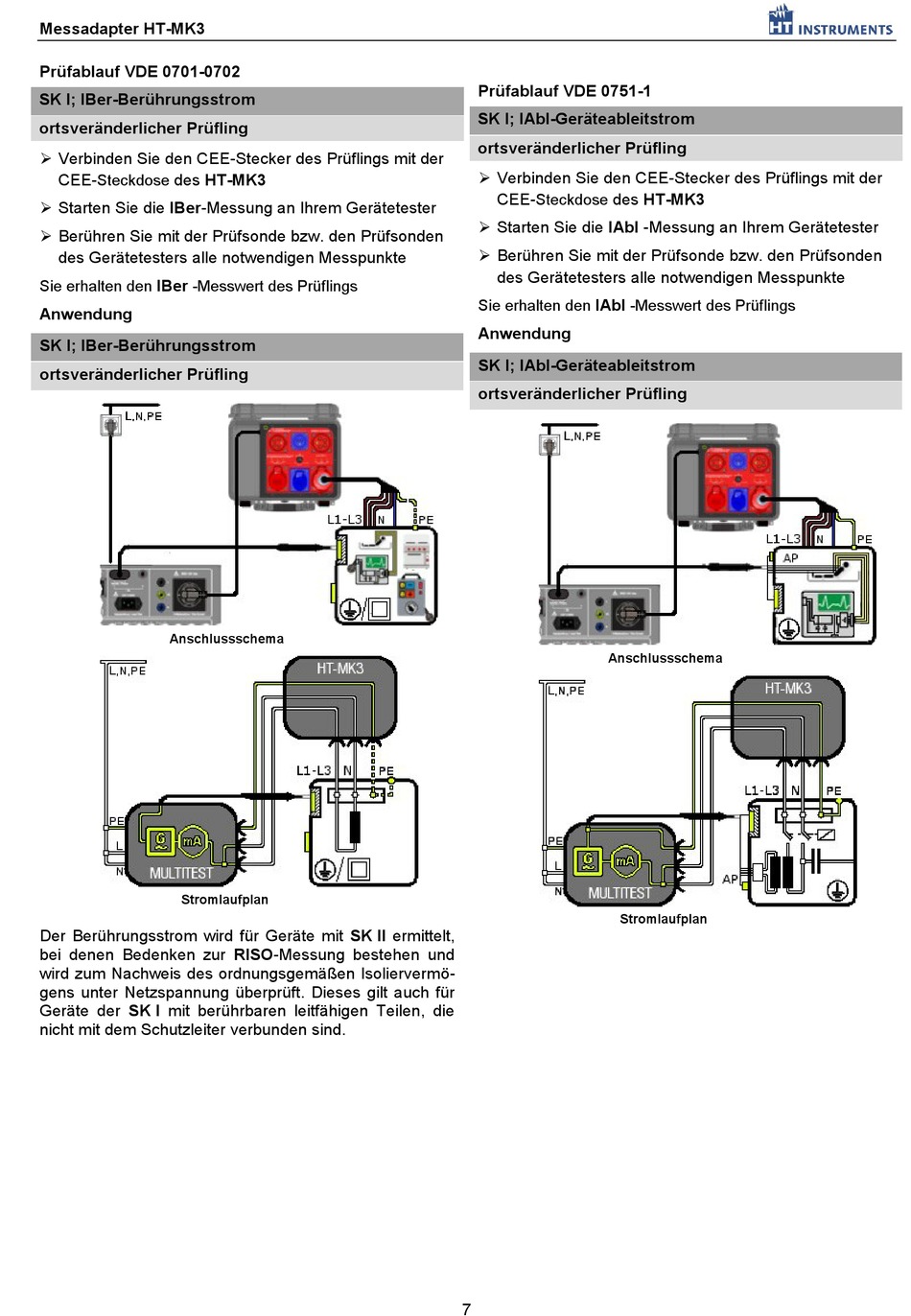

Messadapter HT-MK3
Prüfablauf VDE 0701-0702
SK I; IBer-Berührungsstrom
ortsveränderlicher Prüfling
Verbinden Sie den CEE-Stecker des Prüflings mit der
CEE- Steckdose des HT-MK3
Starten Sie die IBer-Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde bzw. den Prüfsonden
des Gerätetesters alle notwendigen Messpunkte
Sie erhalten den
IBer -Messwert des Prüflings
Anwendung
SK I; IBer-Berührungsstrom
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
Der Berührungsstrom wird für Geräte mit SK II ermittelt,
bei denen Bedenken zur RISO-Messung bestehen und
wird zum Nachweis des ordnungsgemäßen Isoliervermö-
gens unter Netzspannung überprüft. Dieses gilt auch für
Geräte der SK I mit berührbaren leitfähigen Teilen, die
nicht mit dem Schutzleiter verbunden sind.
Prüfablauf VDE 0751-1
SK I; IAbl-Geräteableitstrom
ortsveränderlicher Prüfling
Verbinden Sie den CEE-Stecker des Prüflings mit der
CEE- Steckdose des HT-MK3
Starten Sie die IAbl -Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde bzw. den Prüfsonden
des Gerätetesters alle notwendigen Messpunkte
IAbl -Messwert des Prüflings
Sie erhalten den
Anwendung
SK I; IAbl-Geräteableitstrom
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
