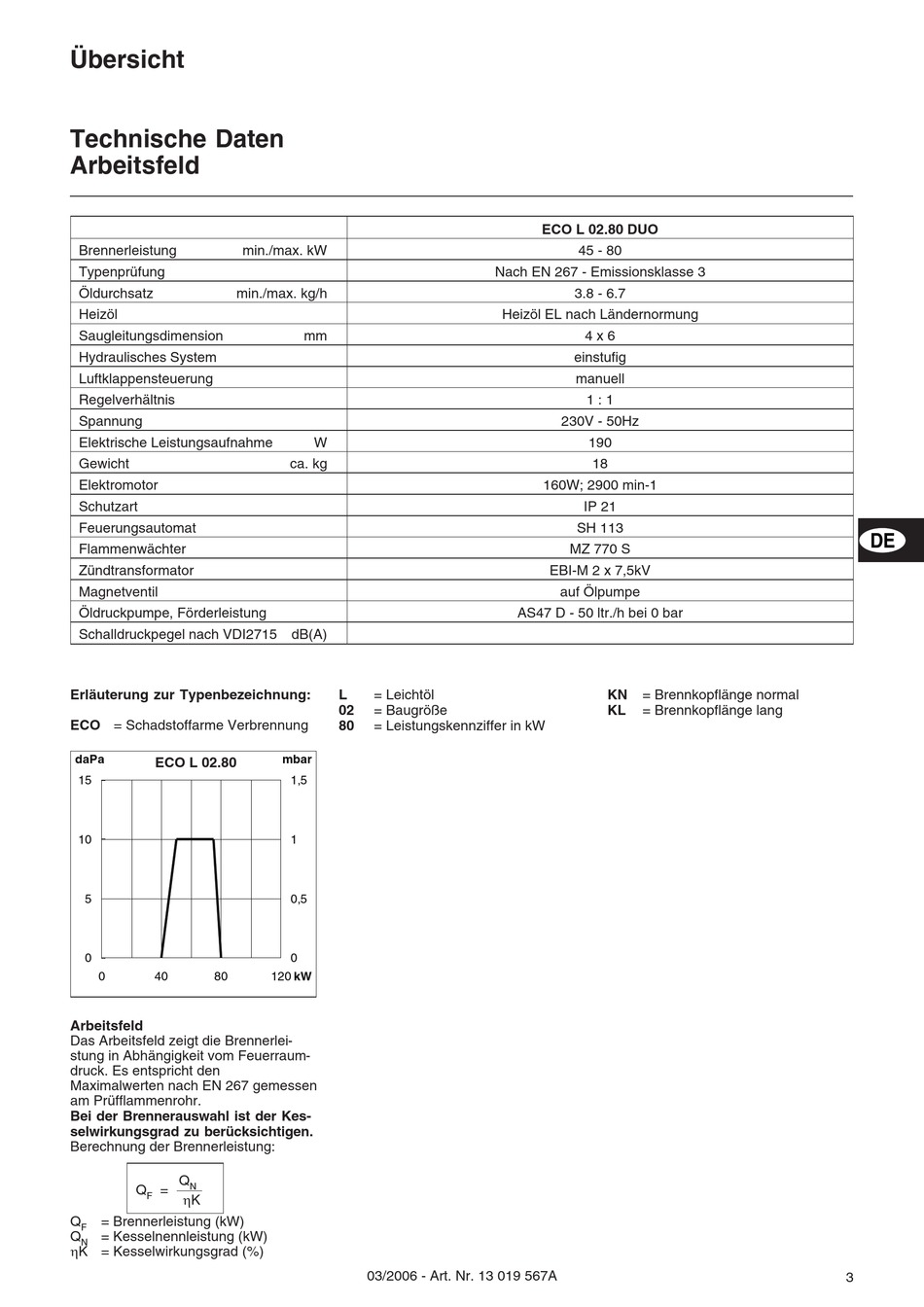

Übersicht
Technische Daten
Arbeitsfeld
Brennerleistung
min./max. kW
Typenprüfung
Öldurchsatz
min./max. kg/h
Heizöl
Saugleitungsdimension
Hydraulisches System
Luftklappensteuerung
Regelverhältnis
Spannung
Elektrische Leistungsaufnahme
Gewicht
Elektromotor
Schutzart
Feuerungsautomat
Flammenwächter
Zündtransformator
Magnetventil
Öldruckpumpe, Förderleistung
Schalldruckpegel nach VDI2715 dB(A)
Erläuterung zur Typenbezeichnung:
ECO = Schadstoffarme Verbrennung
daPa
ECO L 02.80
15
10
5
0
0
40
80
Arbeitsfeld
Das Arbeitsfeld zeigt die Brennerlei-
stung in Abhängigkeit vom Feuerraum-
druck. Es entspricht den
Maximalwerten nach EN 267 gemessen
am Prüfflammenrohr.
Bei der Brennerauswahl ist der Kes-
selwirkungsgrad zu berücksichtigen.
Berechnung der Brennerleistung:
Q
N
Q
=
hK
F
Q
= Brennerleistung (kW)
F
Q
= Kesselnennleistung (kW)
N
hK = Kesselwirkungsgrad (%)
mm
W
ca. kg
L
= Leichtöl
02
= Baugröße
80
= Leistungskennziffer in kW
mbar
1,5
1
0,5
0
120
kW
03/2006 - Art. Nr. 13 019 567A
ECO L 02.80 DUO
45 - 80
Nach EN 267 - Emissionsklasse 3
3.8 - 6.7
Heizöl EL nach Ländernormung
4 x 6
einstufig
manuell
1 : 1
230V - 50Hz
190
18
160W; 2900 min-1
IP 21
SH 113
MZ 770 S
EBI-M 2 x 7,5kV
auf Ölpumpe
AS47 D - 50 ltr./h bei 0 bar
KN
= Brennkopflänge normal
KL
= Brennkopflänge lang
DE
3
