Funktion
Betriebsfunktion
Sicherheitsfunktion
Betriebsfunktion
Der Ölfeuerungsautomat startet den
–
Programmablauf
Motor läuft an, Zündung schaltet ein
–
Vorbelüftung
–
Magnetventil 4 öffnet
–
Flammenbildung
–
Zündung schaltet aus
–
03/2006 - Art. Nr. 13 019 567A
Sicherheitsfunktion
Eine Störabschaltung erfolgt:
wenn während der Vorbelüftung ein
–
Flammensignal vorhanden ist
(Fremdlichtüberwachung)
wenn beim Start (Brennstofffreigabe)
–
nach 5s (Sicherheitszeit) keine
Flammenbildung erfolgt ist
wenn bei Flammenausfall während
–
des Betriebes nach erfolglosen
Wiederanlaufversuch keine Flamme
entsteht.
Eine Störabschaltung wird durch Auf-
leuchten der Störlampe angezeigt und
kann nach Beseitigung der Störursache
durch Drücken des Entstörknopfes
wieder entriegelt werden.
Für weitere Informationen siehe
Beschreibung Feuerungsautomat.

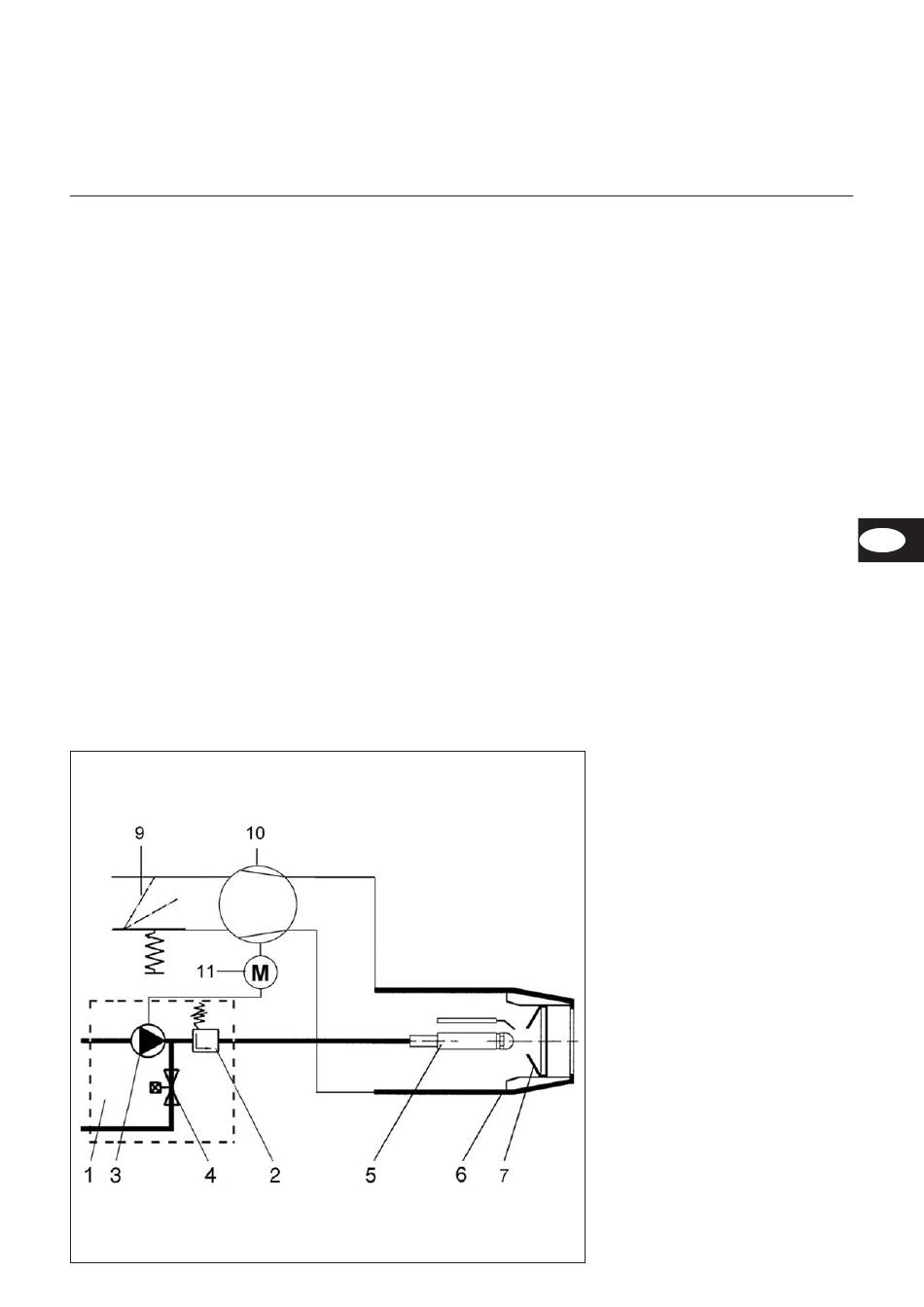

Prinzipschema
1
Ölbrennerpumpe kpl.
2
Öldruckregler
3
Ölbrennerpumpe
4
Magnetventil (NO)
5
Düsenstange
6
Flammrohr
7
Stauscheibe
9
Luftklappe
10
Gebläse
11
Brennermotor
DE
5
