Funktion
Anschlussoptionen
Ölbrennerpumpe

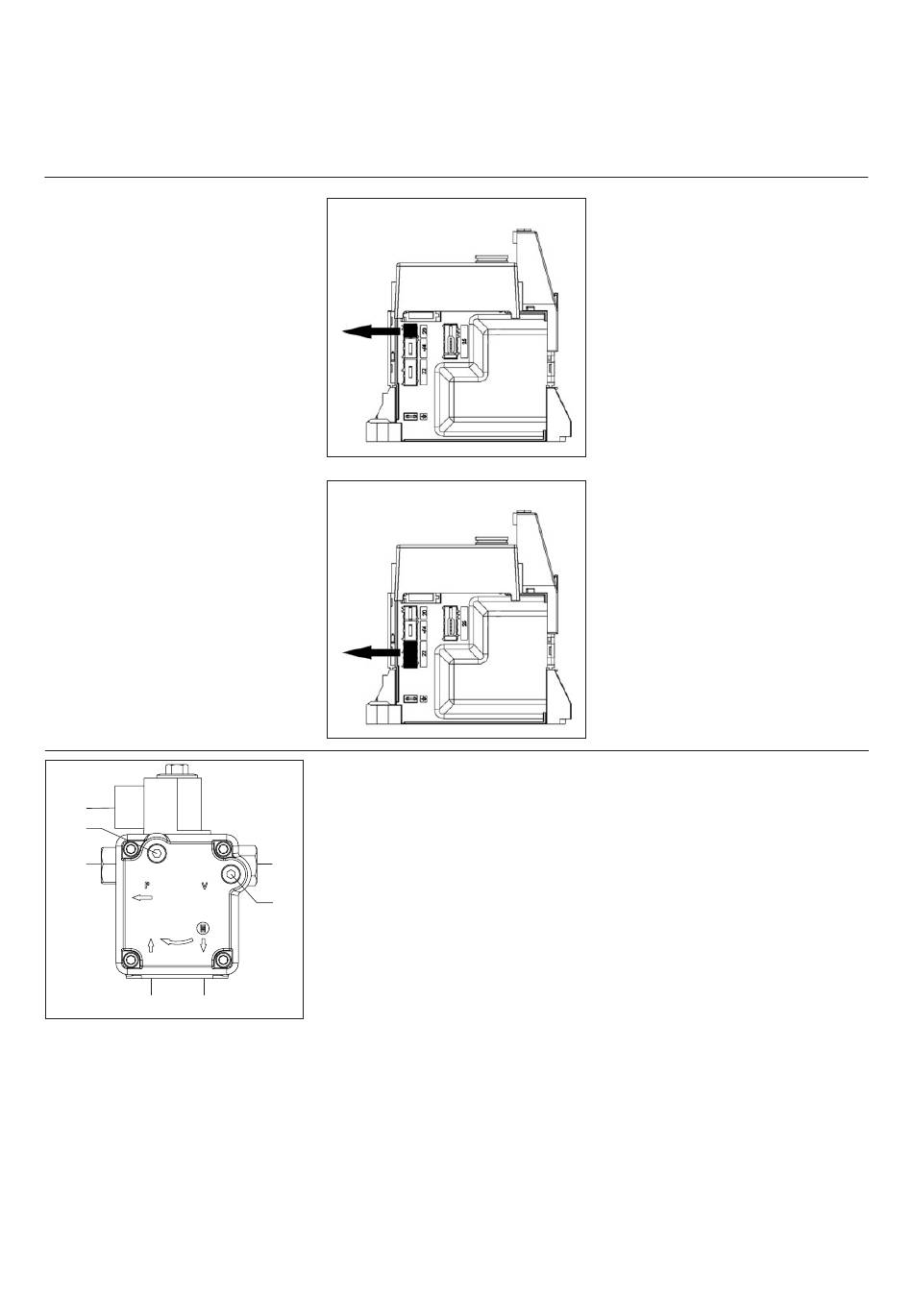

Am Steckersockel unterhalb des Feue-
rungsautomaten können diverse als
Zubehör erhältliche Ausrüstungsgegen-
stände angeschlossen werden.
Hierzu :
• am entsprechenden Steckplatz
Kunststoffabdeckung mit Hilfe eines
kleinen Schraubendrehers
abbrechen.
• dann Kabel in Richtung Strangaus-
gang stecken (siehe Bilder).
• für die weitere Vorgehensweise die
dem Zubehörset beiliegende Monta-
geanleitung beachten.
Y1
10
4
3
1
2
8
Fernentriegelung
Betriebsstundenzähler
Die verwendete Ölbrennerpumpe ist eine
selbstansaugende Zahnradpumpe, die
als Zweistrangpumpe über einen Entlüf-
tungsfilter angeschlossen werden muß.
In der Pumpe eingebaut sind Ansaugfilter
und Öldruckregler. Vor der Inbetrieb-
6
nahme sind Manometer für Druck- 4 und
Unterdruckmessungen 5 anzusetzen.
1
Sauganschluß
5
2
Rücklaufanschluß
3
Druckanschluß
4
Manometeranschluß Öldruck
5
Manometeranschluß Unterdruck
6
Öldruckregulierung
10
Elektroanschluß Magnetventil
Y1
Ölmagnetventil
03/2006 - Art. Nr. 13 019 567A
