Inbetriebnahme
Luftregulierung
Öldruckregulierung
Luftregulierung
Die Regulierung der Verbrennungsluft
erfolgt an zwei Stellen :
• druckseitig über den Öffnungsspalt
zwischen Stauscheibe und Brenner-
rohr.
• saugseitig über die manuell mittels
Regulierknopf einstellbare Luft-
klappe.
1
Sauganschluß
2
Rücklaufanschluß
3
Druckanschluß
4
Manometeranschluß Öldruck
5
Manometeranschluß Unterdruck
6
Öldruckregulierung
10
Elektroanschluß Magnetventil
Y1
Ölmagnetventil
12
Y1
10
4
3
1
2
03/2006 - Art. Nr. 13 019 567A

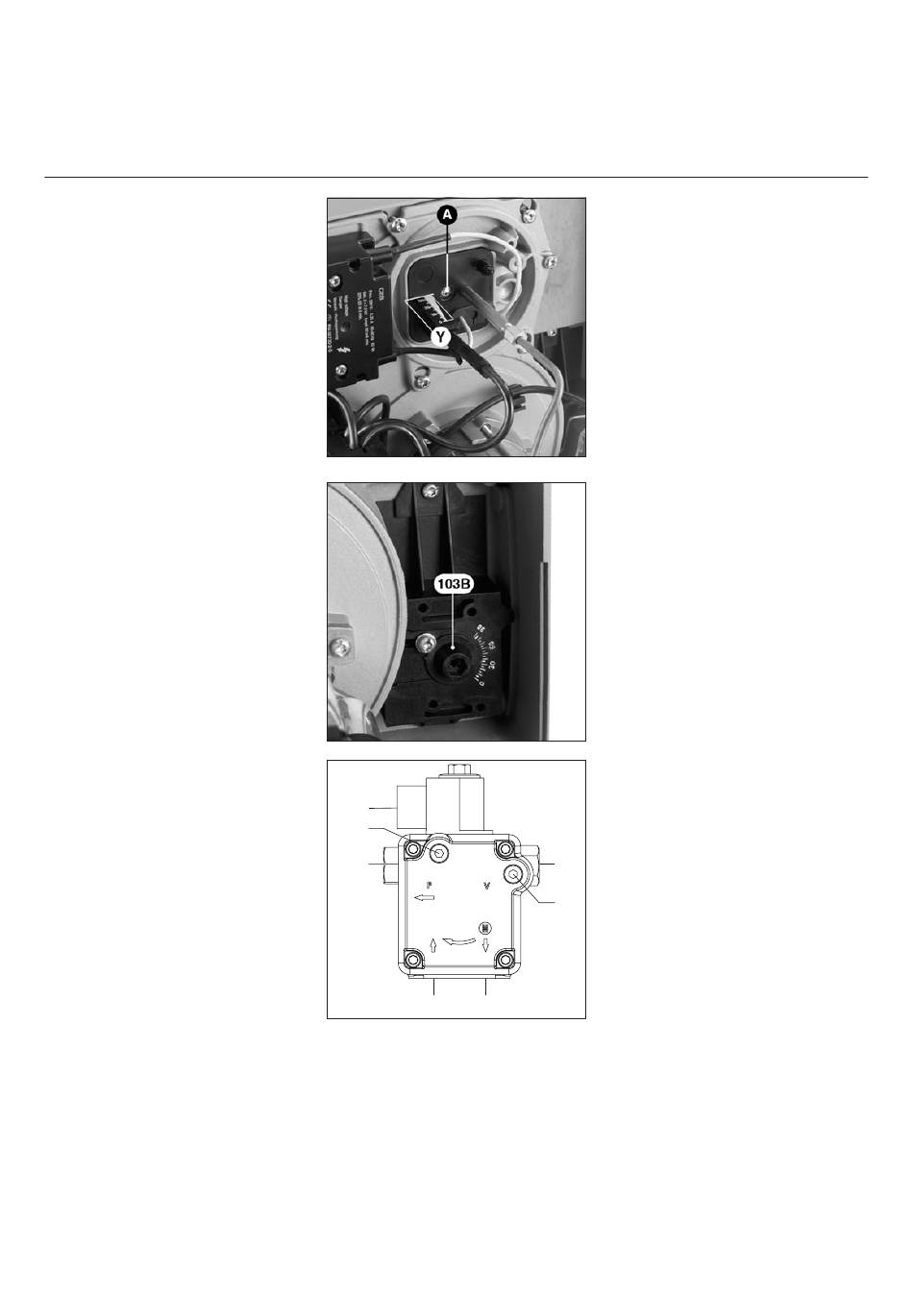

Die Luftregulierung im Brennkopf
beeinflußt neben der Luftmenge auch
die Mischzone und den Luftdruck im
Brennerrohr. Drehen der Schraube A
nach rechts = mehr Luft
–
nach links = weniger Luft
–
• Maß Y entsprechend Einstelltabelle
einstellen.
Luftregulierung über Luftklappe
Die saugseitige Luftregulierung erfolgt
über eine Luftklappe.
Diese wird über den Regulierknopf
103B eingestellt.
Öldruckregulierung
Der Öldruck und damit die Brennerleistung
wird mit dem Öldruckregler 6 in der
Pumpe eingestellt.
Drehen nach
rechts: Druckerhöhung
–
6
links: Druckreduzierung
–
Zur Kontrolle muß am Manometeran-
schluß 4 ein Manometer angesetzt
5
werden, Gewinde R
Unterdruckkontrolle
Das Vakuummeter für die Unterdruck-
kontrolle ist am Anschluß 5 anzuschlie-
ßen, R
/
". Höchstzulässiger Unter-
1
8
druck 0,4bar. Bei höherem Unterdruck
vergast das Heizöl, wodurch kratzende
Geräusche in der Pumpe entstehen
und die Pumpe beschädigt wird.
Pumpenfilter reinigen
Der Filter befindet sich unter dem Pum-
pendeckel. Zur Reinigung ist nach
Lösen der Schrauben der Deckel zu
demontieren.
Pumpendeckeldichtung kontrollieren
und, wenn nötig, ersetzen.
1
/
".
8
