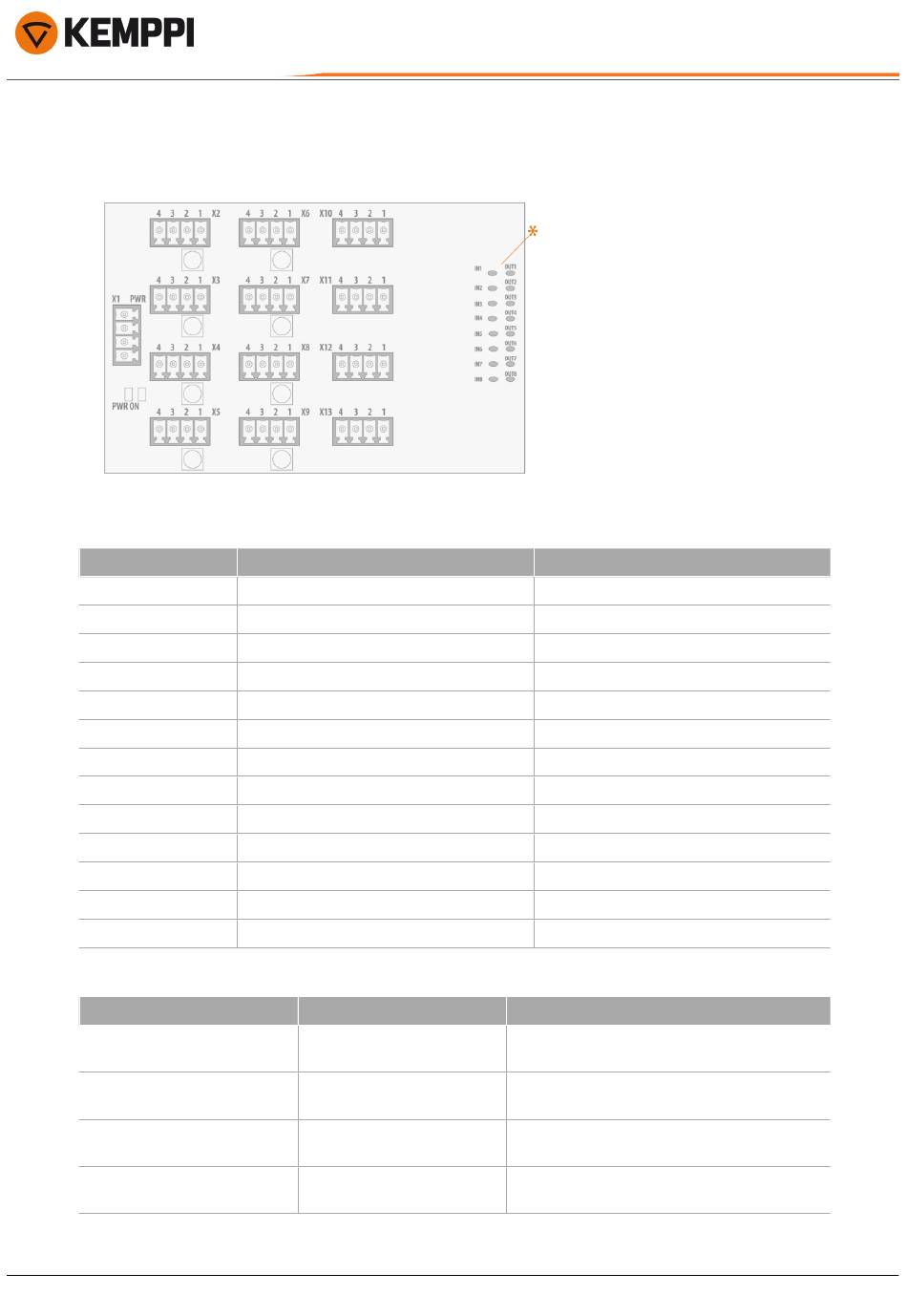

Die folgende Abbildung gibt eine Übersicht über eine digitale E/A-Zusatzkarte. Die LEDs Ein/Aus (*) zeigen die Status der
Eingänge und Ausgänge an (LED leuchtet, wenn der Eingang/Ausgang aktiv ist).
Digitale E/A-Zusatzkartenanschlüsse:
Anschlussreferenz
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
X13
Erforderliche Zusatzkartenkombinationen
Zusatzkartensteckplatz 1
Keine
Digitale E/A-Zusatzkarte (8 Ein-
gänge + 8 Ausgänge)
Keine
Digitale E/A-Zusatzkarte (8 Ein-
gänge + 8 Ausgänge)
© Kemppi
Anschlussname, Zusatzkartensteckplatz 1
Eingang Stromversorgung
Digitaler Ausgang 1
Digitaler Ausgang 2
Digitaler Ausgang 3
Digitaler Ausgang 4
Digitaler Ausgang 5
Digitaler Ausgang 6
Digitaler Ausgang 7
Digitaler Ausgang 8
Digitaler Eingang 1, 2
Digitaler Eingang 3, 4
Digitaler Eingang 5, 6
Digitaler Eingang 7, 8
Zusatzkartensteckplatz 2
Keine
Keine
Digitale E/A-Zusatzkarte (8 Ein-
gänge + 8 Ausgänge)
Digitale E/A-Zusatzkarte (8 Ein-
gänge + 8 Ausgänge)
Anschlussname, Zusatzkartensteckplatz 2
Eingang Stromversorgung
Digitaler Ausgang 9
Digitaler Ausgang 10
Digitaler Ausgang 11
Digitaler Ausgang 12
Digitaler Ausgang 13
Digitaler Ausgang 14
Digitaler Ausgang 15
Digitaler Ausgang 16
Digitaler Eingang 9, 10
Digitaler Eingang 11, 12
Digitaler Eingang 13, 14
Digitaler Eingang 15, 16
Bemerkungen
Keine digitalen E/A-Zusatzkarten angeschlossen. Das
System funktioniert normal.
Es können digitale Ein- und Ausgänge im Bereich von 1
bis 8 verwendet werden.
Es können digitale Ein- und Ausgänge im Bereich von 9
bis 16 verwendet werden.
Es können digitale Ein- und Ausgänge im Bereich von 1
bis 16 verwendet werden.
