Bauanleitung
Spirit Pro
Baustufe 6
23
No.
S 2871
6.4

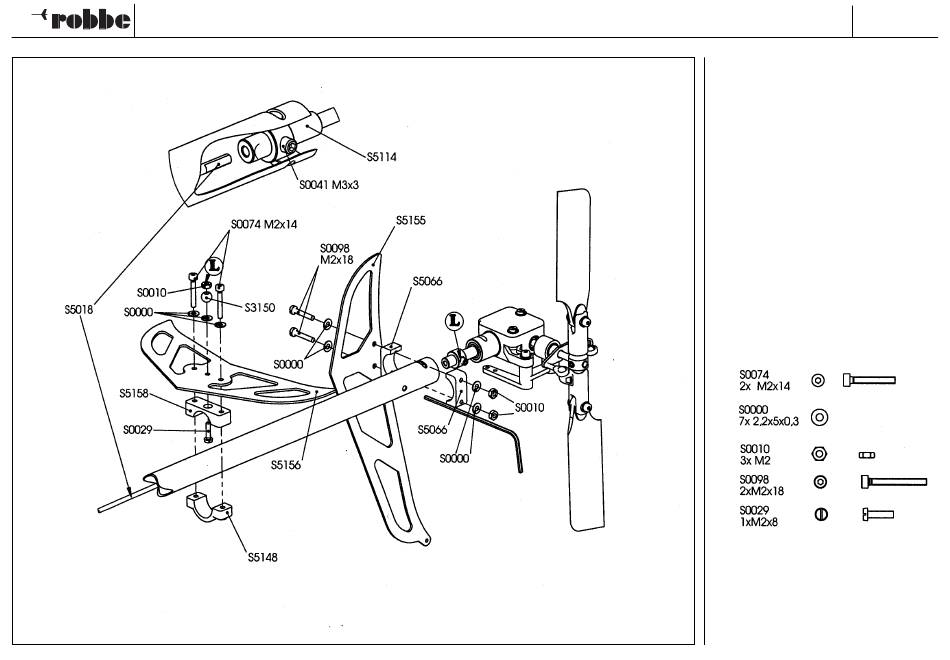

Montage Heckrohr und Leitwerke

- Das Heckgetriebe bis auf Anschlag in das
Heckrohr einführen und dabei
Antriebswelle S5018 in
Heckabtriebskupplung einfädeln.
- Antriebswelle mit der Stiftschraube S0041
auf deren Abflachung festschrauben.
- Das Seitenleitwerk S5155 mit Schrauben
S0098, Unterlegscheiben
Seitenleitwerksschellen S5066
Muttern S0010 am Heckrohr befestigen.
- Kugel S3150 am Höhenleitwerk ver-
schrauben.
- Das Höhenleitwerk mit Schrauben S0074,
Unterlegscheiben S0000 sowie den
Schellen S5158 und S5148 am Heckrohr
befestigen.
die
die
S0000,
und
