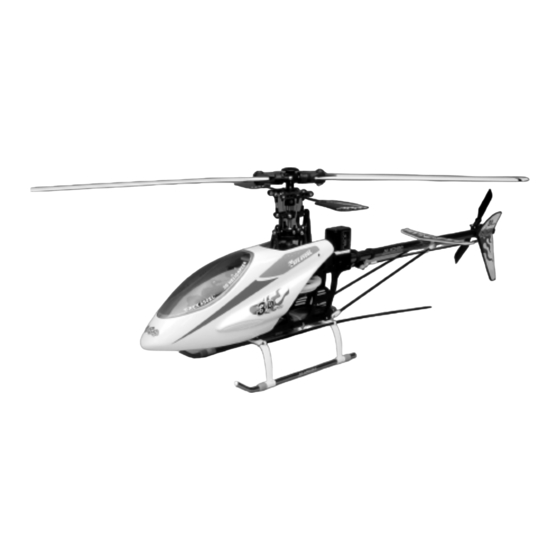

ROBBE T Rex 450 XL CDE Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für T Rex 450 XL CDE:
- Montage- und bedienungsanleitung (16 Seiten)
Verwandte Anleitungen für ROBBE T Rex 450 XL CDE
Inhaltszusammenfassung für ROBBE T Rex 450 XL CDE

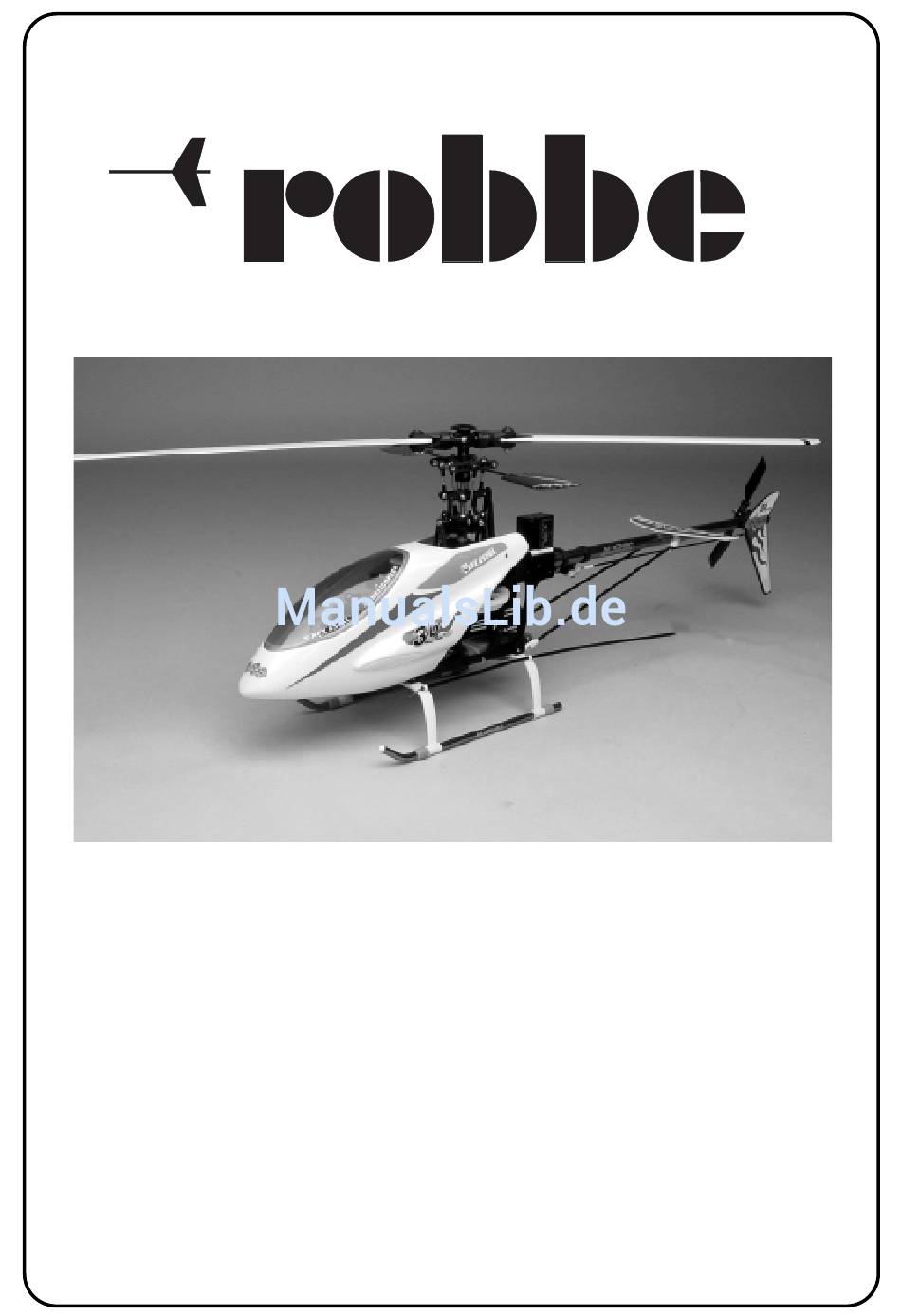

- Seite 1 Montage- und Bedienungsanleitung Notice de montage et de mise en œuvre Istruzioni di montaggio Istruzioni per l’uso T Rex 450 XL CDE No. S 2606...
- Seite 3 Sollte ein dringend benötigtes Ersatzteil einmal nicht bei Ihrem eine Einstellwinkellehre verwenden. Händler vorrätig sein, so haben Sie die Möglichkeit alle Ersatzteile schnell und unkompliziert direkt bei robbe zu beziehen. Hinweise Auf Leichtgängigkeit und spielfreie Montage aller beweglichen hierzu entnehmen Sie bitte der aktuellen Preisliste.
- Seite 4 Gesamtbild: Kabinenhalter Auf spaltfreie Montage des Rahmens achten T22: hier Metallsicherungsmittel verwenden Hinweis: Ritzel mit 11 Zähnen verwenden. OIL: hier Fett (robbe No. 5532) verwenden Beim Aufdrücken der Kugelgelenke beachten, dass die Seite 10 Markierung “A” außen liegt. Bild 2: Zusammengebaut. Gekennzeichnete Seite weist R48 (grün) / T22 (rot) haftet intensiv.
- Seite 5 Montage- und Bedienungsanleitung T Rex 450 XL CDE S 2606 Bild 8: Korrekte Einstellung: Wenn die Einheit auf der Heckrotorwelle nach rechts rutscht, fliegt das Modell Die Empfängerantenne später nach rechts. Die Antenne in das Röhrchen 97 (siehe Seite 11) am Heckrotornabe bündig zur Heckrotorwelle montieren.
- Seite 6 Montage- und Bedienungsanleitung T Rex 450 XL CDE S 2606 Das obere eingeklappte Heckrotorblatt muß sich mit seiner Spitze Standardwert REVO 25%. vom Heckrohr weg bewegen. (“Re“) Gegebenenfalls Kreiselwirkungsrichtung umschalten, bzw. bei Ausgehend vom Schwebeflug wird zügig Pitch gegeben. einfachen Kreiseln ohne Wirkrichtungsumkehr das Kreiselement auf den Kopf stellen, z.
-
Seite 7: Notice De Montage Et D'utilisation
Notice de montage et d’utilisation réf. T Rex 450 XL CDE S 2606 Caractéristiques techniques Contenu de la boîte de construction Diamètre du rotor principal approx. 680 à 700 mm Kit de montage T Rex 450 XL Diamètre du rotor arrière approx. - Seite 8 T22: appliquer le produit de freinage de liaison métal à cet end- roit. Page 9 OIL: appliquer à cet endroit de la graisse (robbe réf. 5532) Vue d’ensemble : Porte-cabine Veiller à monter le châssis sans jour Avant d'appliquer les pivots sphériques, veiller à ce que le repè- À...
- Seite 9 Notice de montage et d’utilisation réf. T Rex 450 XL CDE S 2606 L'antenne souple du récepteur Fig. 8: réglage correct : lorsque l’unité glisse vers la droite, le Enfiler l'antenne souple du récepteur dans le tube 97 (cf. page modèle volera ultérieurement vers la droite.
- Seite 10 Notice de montage et d’utilisation réf. T Rex 450 XL CDE S 2606 Condition préalable : Contrôle du sens d'intervention du gyroscope le modèle est réglé au neutre lorsqu'il est vol stationnaire, c'est- Régler le gyroscope sur sa sensibilité la plus haute.
- Seite 11 Tutte le misure della tiranteria e delle squadrette dei servi fanno Batteria Lipoly 3S1P; 11,1V; 1550mAh Art.N. 4754 riferimento all’utilizzo di servi della seria robbe/Futaba. Qualora utilizziate servi di altri costruttori, le misure potrebbero cambiare Caricabatterie e strumenti ausiliari in lieve misura.
- Seite 12 Istruzioni di montaggio Istruzioni per l’uso Art.N. T Rex 450 XL CDE S 2606 Chassis, Pagina 8 Set screw: Grano Serrare le viti ma senza stringerle eccessivamente. Nei collega- Collar Screw: Vite con testa a croce e flangia menti tra parti metalliche adoperare un collante idoneo per il fis- saggio.
- Seite 13 Istruzioni di montaggio Istruzioni per l’uso Art.N. T Rex 450 XL CDE S 2606 Pagina 13 La figura 15 mostra un‘altra possible occupazione dei canali. Figura 5: Fissare la boccola sull‘albero utilizzando una quantità minima di collante idoneo. Foro di centraggio per il carter del rotore di coda.
- Seite 14 Istruzioni di montaggio Istruzioni per l’uso Art.N. T Rex 450 XL CDE S 2606 Programmare il trim del gas al minimo ( ATL = trim attivo solo Bilanciamento rotore di coda (REVO) al minimo) Accendere la ricevente ( collegare la batteria con il regolatore)
- Seite 16 Copyright robbe-Modellsport 2006 Copie et reproduction, même d’extraits, interdites sans autorisation écrite expresse de la Société robbe-Modellsport GmbH & Co. KG Alcune parti possono subire variazioni senza preavviso. Con riserva di modifiche tec- niche o eventuali errori. Copyright robbe-Modellsport 2006 La copia e la ristampa , anche parziali, sono consentite solamente sotto autorizzazione della robbe-Modellsport GmbH &...
