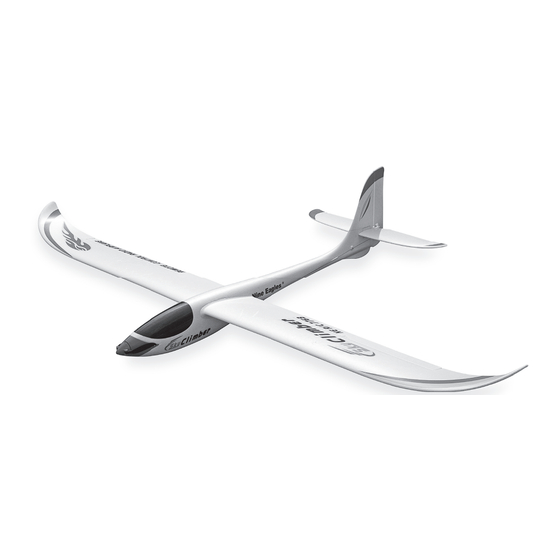

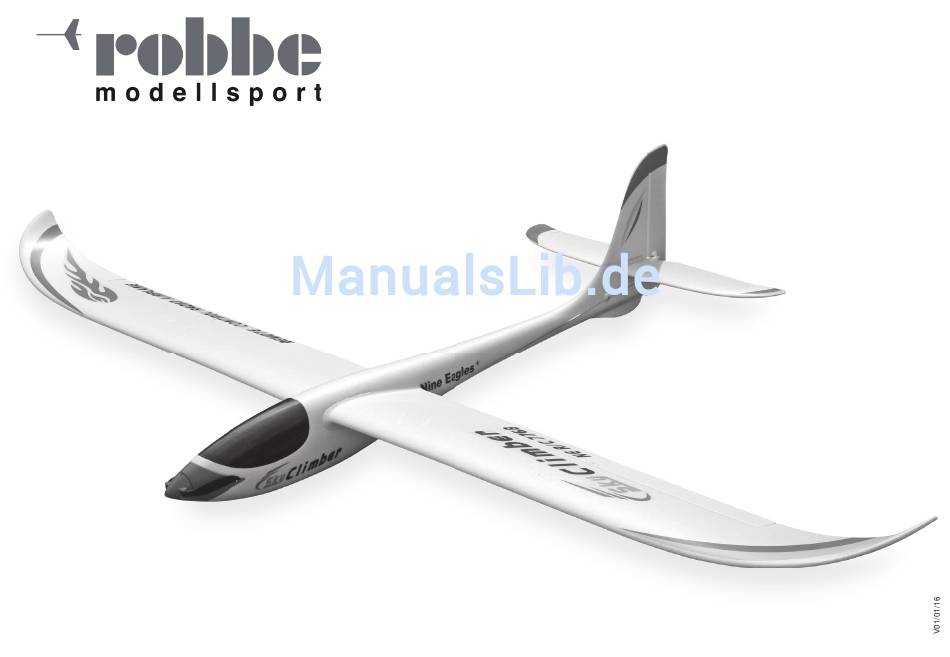

- Seite 1 SKY CLIMBER Montage- und Bedienungsan lei tung SKY CLIMBER ARF No. NE2001ARF...
- Seite 2 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF...
- Seite 3 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Erläuterung der Fachbegriffe: Inhalt Seite Erläuterung der Fachbegriffe / Inhaltsangabe Motordrehzahl („Gas“): Hiermit wird die Drehzahl Sicherheitshinweise 4, 5 des Antriebsmotors gesteuert. Knüppel oben = Lieferumfang / Technische Daten / empfohlenes Zubehör höchste Drehzahl; Knüppel unten = Motor aus.
- Seite 4 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Bei Elektromotoren mit angeschlossenem Antriebsakku niemals Lesen Sie vor dem Bau Ihres Modells unbedingt die Sicherheitshin- weise genau durch. Halten Sie sich stets an die in den Anleitungen im Gefährdungsbereich von rotierenden Teilen aufhalten.
- Seite 5 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Modellbetrieb Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Ko- • Überfliegen Sie niemals Zuschauer oder andere Piloten und halten Sie sten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. genügend Sicherheitsabstand zu Ihrem Modell. • Gefährden Sie niemals Menschen oder Tiere.
-
Seite 6: Lieferumfang
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Verehrter Kunde, Sie haben sich für ein Flugmodell aus unserem Hause ent- schieden. Dafür danken wir Ihnen. Das Modell ist nach wenigen Handgriffen flugfertig. Um Ihnen den sicheren Betrieb dieses Modells zu erleichtern, sollten Sie aber unbedingt diese Anleitung vor der ersten Inbetriebnahme genau durchlesen. - Seite 7 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Zusammenbau des Modells Führen Sie das Höhen- leitwerk von links in die Aussparung im Seiten- Bild 4 Bild 5 leitwerk leichtem Druck ein, bis es bün- Führen Sie den Tragflächenverbindungsholm so in die dig mit dem Rumpf ab- rechte Tragfläche ein, dass sich die eingefräste Nut auf...
-
Seite 8: Sicherheitshinweise Für Lipo-Akkus
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Laden des Flugakkus am Ladegerät Sicherheitshinweise für Lipo-Akkus: • Den Akku nicht in Wasser oder andere Flüssigkeiten (bei Verwendung des Laders NE200113) tauchen. • Akku nicht erhitzen, ins Feuer werfen oder in die Das Ladegerät muss mit dem beiliegenden Anschlusskabel pol- Mikrowelle legen. richtig an eine 12V-Stromquelle mit min. 2A Ausgangsleistung • Nicht kurzschließen oder verpolt laden... - Seite 9 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Sendereinstellung Mode 1 (bei RTF-Version) Sendereinstellung Mode 2 (bei RTF-Version) Drehzahl-Trimmung Höhenruder-Trimmung Drehzahl-Trimmung Höhenruder-Trimmung Wahlschalter Schalter Dualrate Schalter Wahlschalter Bremsklappen Bremsklappen Dualrate Drehzahl- Höhenruder- steuerung Drehzahl- Querruder- steuerung und steuerung und steuerung und...
- Seite 10 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Einstellung „primäre“ und „erweiterte“ Steuerfunktion Umbau des Senders von „Mode 2“ (Gas links) (bei RTF-Version) auf „Mode 1“ (Gas rechts) (bei RTF-Version) Der Sender bietet die Möglichkeit, die Empfindlichkeit der Serienmäßig wird der Sender in Mode 2 ausgeliefert. Wird Knüppelausschläge einzustellen.
- Seite 11 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Sendereinstellungen Mode 1 (bei RTF-Version) Drehzahl-Trimmung: Wenn der Propeller ohne Bewegen des Drehzahlknüppels anläuft oder nicht auf Bewegungen des Knüppels reagiert, so gleichen Sie dies mit der Drehzahl-Trimmung aus. Seitenruder-Trimmung: Wenn das Modell beim Starten die...
- Seite 12 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Sendereinstellungen Mode 2 (bei RTF-Version) Drehzahl-Trimmung: Wenn der Propeller ohne Bewegen des Drehzahlknüppels anläuft oder nicht auf Bewegungen des Knüppels reagiert, so gleichen Sie dies mit der Drehzahl-Trimmung aus. Seitenruder-Trimmung: Wenn das Modell beim Starten die...
-
Seite 13: Flugvorbereitung
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Flugvorbereitung Richtige Vorgehensweise vor dem Start! Schalten Sie den Sender ein (Bild 1). Bringen Sie den Drehzahlknüppel und die Drehzahltrimmung auf die un- terste Position. Öffnen Sie die Kabinenhaube, legen Sie den geladenen Lipo-Flugakku ein und sichern Sie ihn ge- gen Verrutschen mit dem Klettband. - Seite 14 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Steuerung des Modells im Mode 1 (bei RTF-Version) Steuerung des Modells im Mode 2 (bei RTF-Version) Drehzahl hoch (Start): Drehzahl aus (Landung): Drehzahl hoch (Start): Drehzahl aus (Landung): Kurve links: Kurve rechts: Kurve links:...
-
Seite 15: Wichtige Hinweise
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Wichtige Hinweise Die ersten Flüge Starten: Das Modell in die Hand nehmen, die Drehzahl auf volle Leistung stellen und das Modell mit einem leichten Schwung gegen den Wind freigeben. Das Modell muss so ausgetrimmt sein, dass es eine stabile Fluglage einnimmt und leicht steigt. - Seite 16 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Neu-Binden des Senders (bei RTF-Version) Dieser Vorgang ist nur nach Austausch von einzelnen Komponenten erforderlich. Drehzahlknüppel und Trimmung in unterste Stellung bringen (Motor aus). Sender mög- lichst nahe am Empfänger platzieren. Am Sender den waagerechten Trimmschalter unter der rechten Steuereinheit nach links drücken und den Sender einschalten (Bild 1).
-
Seite 17: Schutzfunktion Des Bl-Regler Bei Angeschlossenem Akku
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Schutzfunktion des BL-Regler bei angeschlossenem Bremsklappeneinstellung Akku: In der werksseitig vorgenommenen Einstellung fahren die Brems- Wird der Motor bei angeschlossenem Flugakku am BL-Regler klappen nach unten aus. Um diese Einstellung umzukehren (Brems- des Sky Climber länger als 2,5 Minuten nicht betrieben, ertönt ein klappen nach oben), gehen Sie bitte wie folgt vor: deutlicher Warnton im Modell. -
Seite 18: Ersatzteilliste Sky Climber Rtf
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF NE200101 NE200102 NE200103 NE200104 NE200105 NE200106 Ersatzteilliste SKY CLIMBER RTF Bestell-No. Bezeichung NE200101 Rumpf NE200102 Leitwerksatz NE200103 Tragfläche NE200104 Propeller-Set NE200107 NE200108 NE200109 NE200110 NE200105 Ruderhörner NE200106 Ruderanlenkung NE200107 Schrauben-Set NE200108 Luftschraubenkupplung NE200109... - Seite 19 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Hiermit erklärt die AvioTiger Germany GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anfor- derungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-Konformitätser- klärung finden Sie im Internet unter www.aviotiger-germany.de, bei der jeweiligen Gerätebeschreibung unter „Download“...
- Seite 20 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF AvioTiger Germany GmbH Theresienhöhe 28 - 80339 München Telefon 089 / 215 466 470 · Fax: 089 / 215 466 479 · info@aviotiger-germany.de · www.aviotiger-germany.de Geschäftsführer: Thomas Mock · Sitz der Gesellschaft: München · Handelsregister: Amtsgericht München. HRB 219622 Rücksendungen erfolgen, nach vorheriger Anmeldung, ausschließlich frei an RC-Service Eberhardt.
