Bauanleitung
Spirit Pro
Baustufe 6
20
No.
S 2871

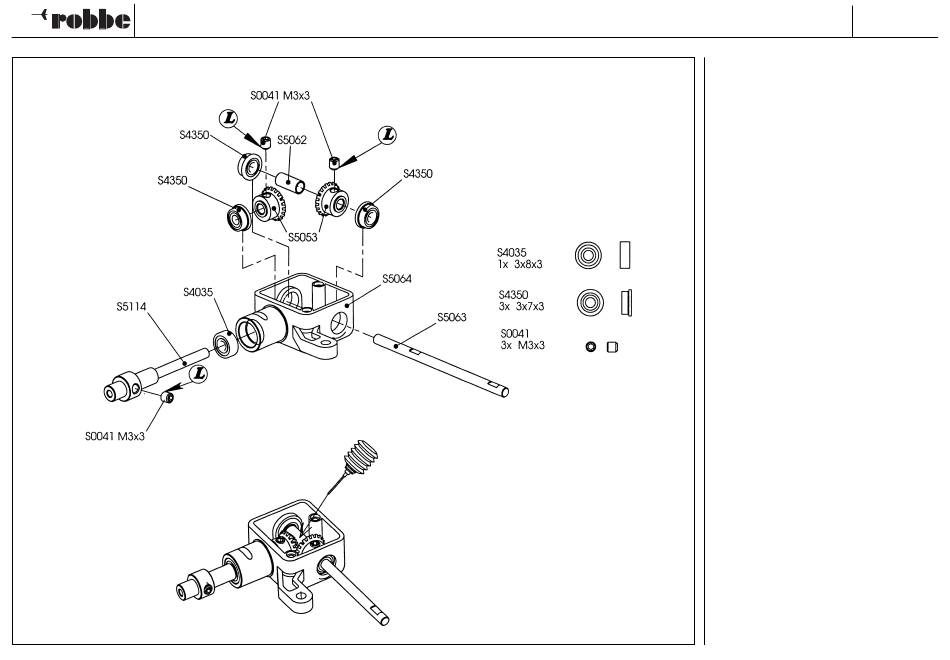

6.1

Montage Heckrotorgetriebe

- Die Kugellager S4035 und S4350 in das
Heckrotor-Getriebegehäuse S5064 ein-
setzen.
- Heckabtriebkupplung S5114 durch die
Kugellager S4035 und S4350 schieben.
- Kegelrad 20 Z, S5053 auf
Heckabtriebskupplung schieben und mit
Stiftschraube S0041 auf der Abflachung
festschrauben.
Die Heckabtriebskupplung sollte kein
Axialspiel haben.
- Zweites Kegelrad 20 Z, S5053 und die
Distanzhülse S5062 mit Heckrotorwelle
S5063 zwischen die Kugellager S4350
setzen.
- Heckrotorwelle bündig mit dem zweiten
Kugellager abschließen lassen.
- Kegelrad mit Stiftschraube S0041 auf der
Abflachung der Heckrotorwelle fest-
schrauben. Kegelräder fetten.
