ROBBE Spirit Pro Montage- Und Bedienungsanleitung Seite 15

Bauanleitung
Spirit Pro
Baustufe 4
16
No.
S 2871

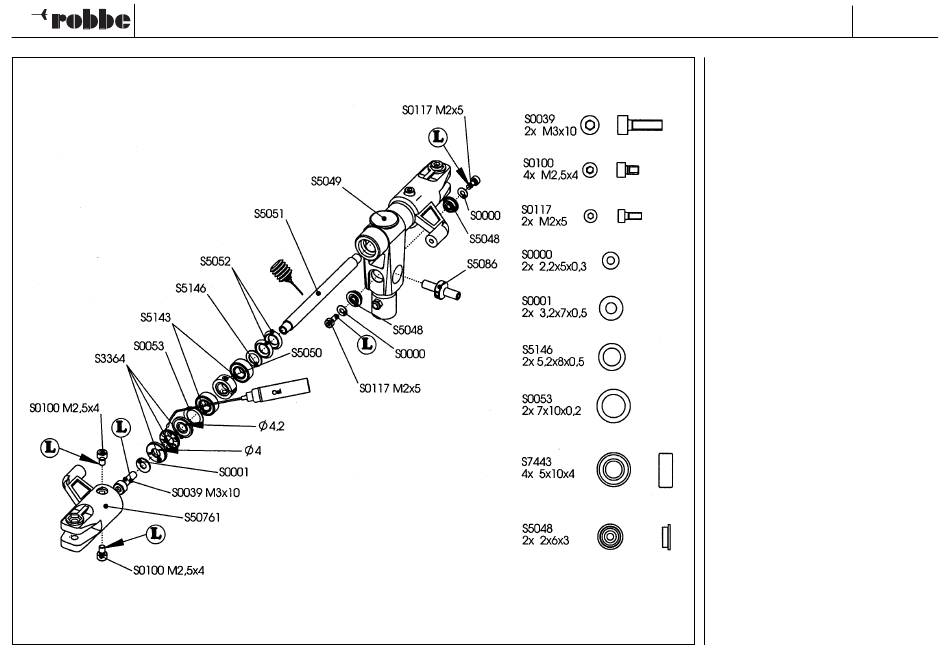

4 Montage Rotorkopf und Querwelle
- Blattlagerwelle S5051 durch
Zentralstück S5049 führen und beidseitig
nach Zeichnung bestücken.
- Hinweis: Unbedingt auf die korrekte
Montagerichtung der Axiallager S3364
achten (Scheibe mit Innen Ø 4 mm in
Richtung Blatthalter S50761).
- Die Querwelle S5086 in das Zentralstück
einbauen.
das
