ROBBE Spirit Pro Montage- Und Bedienungsanleitung Seite 16

Bauanleitung
Spirit Pro
Baustufe 5
17
No.
S 2871

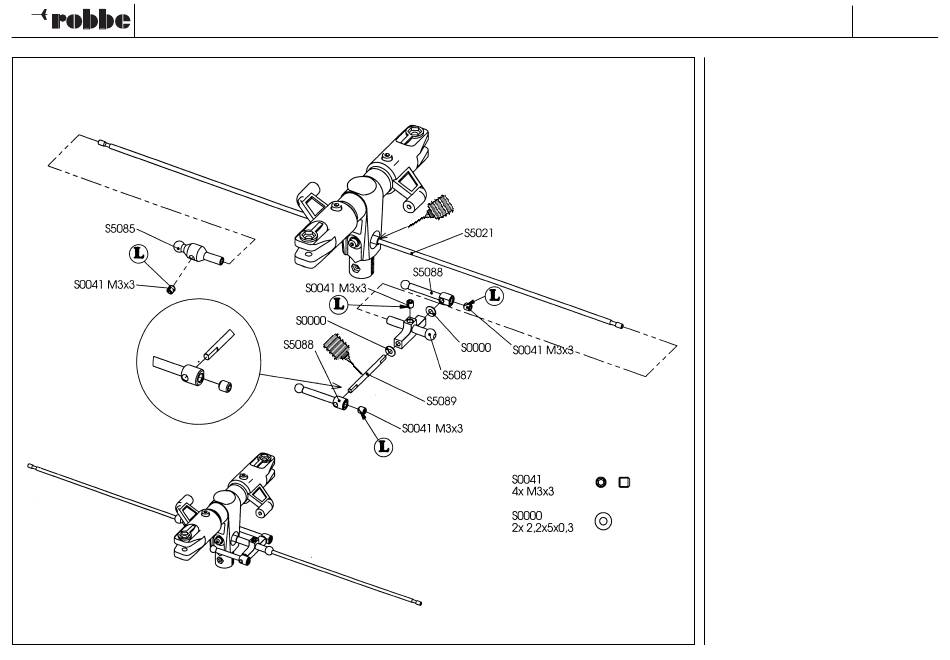

5.1 Montage Paddelstange und
Pitchkompensator
- Paddelstange S5021 mittig in
Querwelle einschieben und dabei im
Bereich der Querwelle leicht fetten.
- Pitchkompensatornabe
bestücken. Dabei
Pitchkompensatorarme S5088 mit den
Stiftschrauben S0041 auf
Abflachungen der Pitchkompensatorwelle
S5089 festschrauben.
Auf Leichtgängigkeit achten.
- Pitchkompensator und Kugelstellring
S5085 auf die Paddelstange schieben
und spielfrei mit Stiftschraube S0041 fest-
schrauben.
die
S5087
die
den
