ROBBE Spirit Pro Montage- Und Bedienungsanleitung Seite 4

Bauanleitung
Spirit Pro
Baustufe 1
5
No.
S 2871

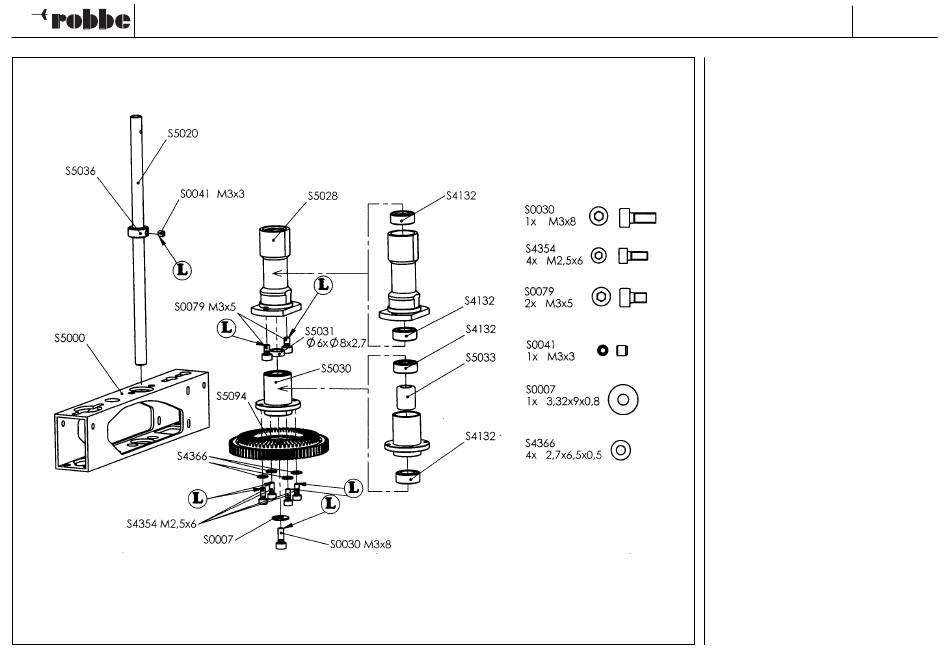

1.1 Montage Rotorwellenlagerbock,
Freilaufnabe und Hauptrotorwelle
- Vormontierten Rotorwellenlagerbock
S5028 mit Schrauben S0079 auf dem
Chassis S5000 festschrauben.
- Vormontierte Freilaufnabe S5030 mit
Zahnrad Z 75, S5094 mittels U-Scheiben
S4366 und Schrauben S4354 verschrau-
ben.
- Hauptrotorwelle S5020 in
Rotorwellenlagerbock von oben einschie-
ben und Distanzring AL 6/8 x 2,7, S5031
und montierte Freilaufnabe S5030 einset-
zen.
- Schraube S0030 mit U-Scheibe S0007
versehen und von unten in
Hauptrotorwelle eindrehen.
- Hauptrotorwelle mit Stellring 6/11, S5036
und Stiftschraube S0041 spielfrei einstel-
len.
